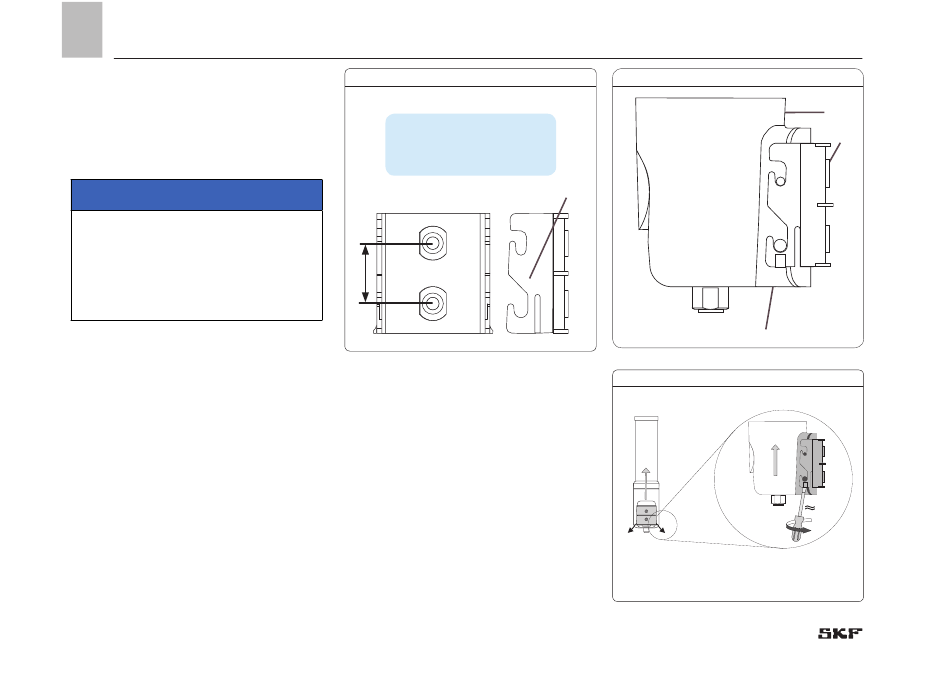

6.18 Halterung montieren

Die Montage der Halterung erfolgt mit dem
mitgelieferten Befestigungsmaterial aus
Edelstahl.
ACHTUNG
Halterung darf im Bereich der Montage-
bohrungen nicht hohl liegen. Halterung
wird hierduch verformt und beschädigt.
Halterung nur an ebener Fläche montie-
ren. Bei Montage an Hohlprofilen ist die
Halterung entsprechend zu unterfüttern.
○ 2 x Senkschraube M 6 x 20
DIN ISO 10642
○ 2 x Unterlegscheibe
DIN 125 A6,4
○ 2 x Mutter M 6 A2
• Montagebohrungen gemäß Lochbild
und Anbaugegebenheiten an der Monta-
gefläche anbringen.
Anziehmoment 4 +0,5 Nm
30
Montagebohrungen Abb. 20
D = Lochabstand: 35 mm
D
6.19 Antriebseinheit einsetzen/
entfernen
Einsetzen
• Antriebseinheit (1) von oben in die
Halterung (3) schieben und nach un-
ten drücken, bis diese sicher einrastet
(Schnappverschluss mit Rastfunktion).
Entfernen
• Laschen (3.1) des Halters (3) vorsich-
tig mit Schraubendreher nach außen
biegen.
• Antriebseinheit (1) nach oben aus dem
Halter drücken.
Antriebseinheit in Halterung Abb. 21
3
Antriebseinheit entfernen Abb. 22
6. Montage
1
3
3.1
15°
