6. Szerelés
6.3 Minimális beszerelési méretek
A karbantartási munkálatok ( pl. patron-
csere) vagy a termék kiszerelésének esetére
mindenképp tartsa be a megadott minimális
beszerelési méreteket!
380 ml min. helyigény
A = Szélesség 90 mm
B = Magasság 400 mm
C = Mélység 110 mm
B
C
G1/4

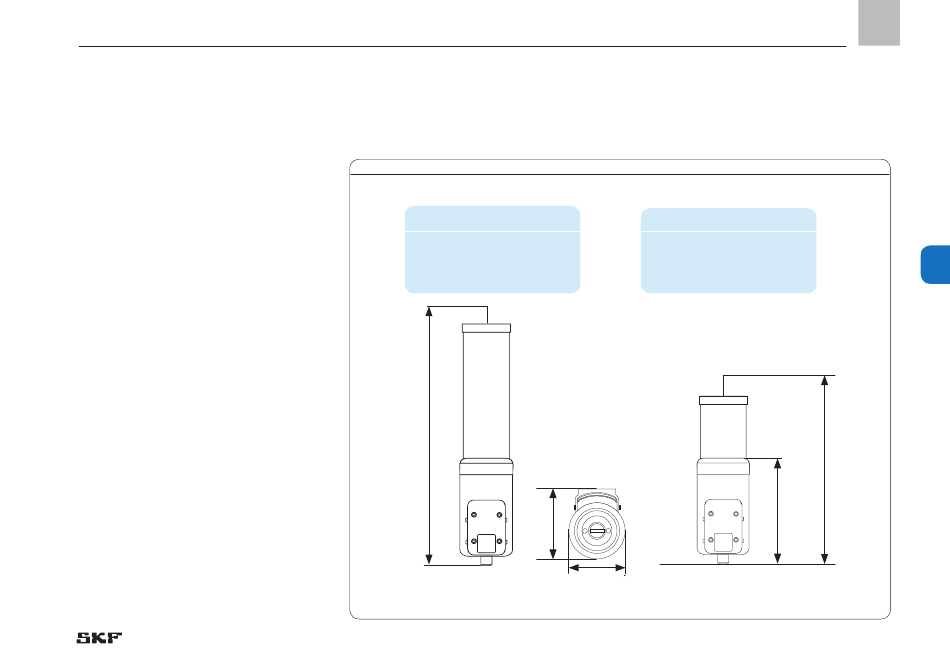

Min helyigény 3. ábra
120 ml min. helyigény
A = Szélesség 90 mm
B = Magasság 300 mm
C = Mélység 110 mm
A
D = 172 mm a meghajtó egység magassága
