3. Áttekintés / a berendezés felépítése
3. Áttekintés / a berendezés felépítése
Tétel Megnevezés
1 Meghajtó egység
1.1 Az elemtartó rekesz
fedele
1.2 Bajonett zár
2 Kenőpatron
3 Konzol a meghajtó egység
rögzítéséhez
4 Elemtartó
5 Nyomtatott vezérlő áramköri
panel zöld (5.1) és piros (5.2)
LED-ekkel a működési mód és
a meghibásodások kijelzésére,
valamint két DIP kapcsolóegység:
CART (5.3) és TIME (5.4).
A nyomtatott vezérlő áramköri
panel a meghajtóegységben
található és a bajonett zár
kinyitásával lehet hozzáférni.
2
1
1.1
1.2

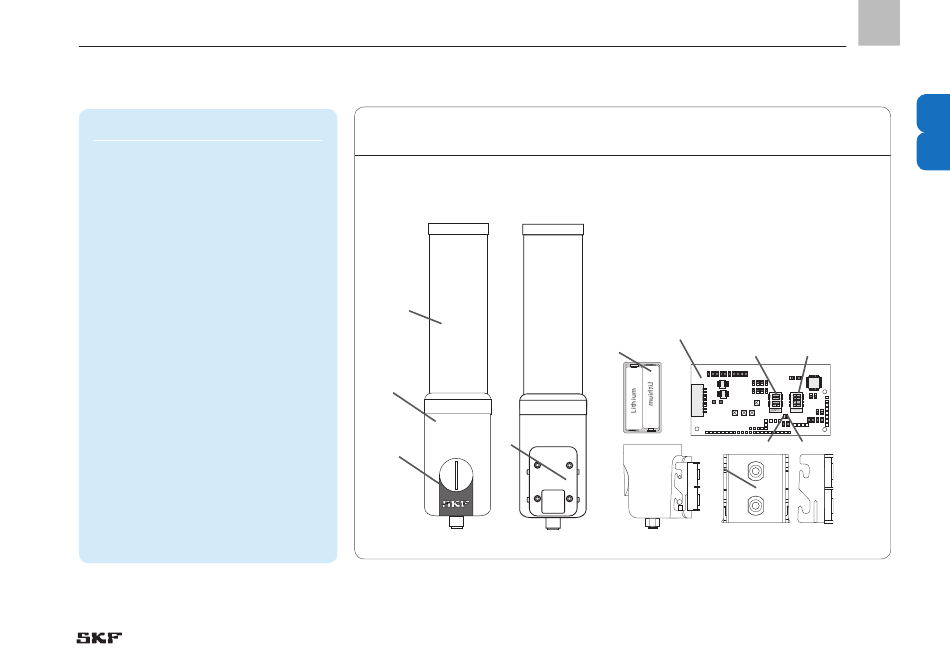

Áttekintés 1. ábra
5
4 5.3
AA
+
+
A A
5.1
3
HU
2
3
5.4
5.2
17
