6. Montage

6.3 Minimale inbouwmaten

Om voldoende ruimte voor onderhouds-
werkzaamheden (bv. patroonvervanging) of
vrije ruimte voor een eventuele demontage
van het product te garanderen, moeten de
minimale inbouwmaten nageleefd worden.

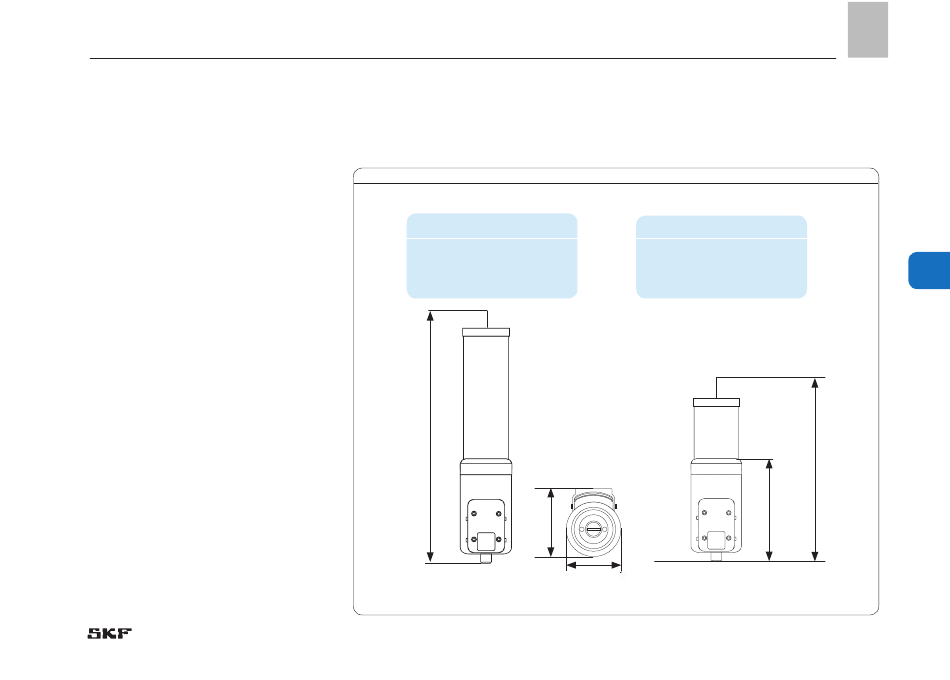

380 ml minimale inbouwmaten
A = breedte 90 mm
B = hoogte 400 mm
C = diepte 110 mm
B
C
A
G1/4
Minimale inbouwmaten Afb. 3
120 ml minimale inbouwmaten
A = breedte 90 mm
B = hoogte 300 mm
C = diepte 110 mm
D
D = 172 mm hoogte aandrijfeenheid
