更换电池 - SKF TLMR 101 Originalbetriebsanleitung

6.装配
6.20 更换电池
• 松开并去除电池舱盖（1.1）上的四只
螺栓（1.6）。
• 取出电池架（4）。
• 更换电池。
• 重新插入电池架（4）。注意，在安装
电池舱盖时，不能夹入电池架的电缆。
• 检查密封圈（1.4），在出现损伤时更
换。
• 重新安装电池舱盖（1.1）。

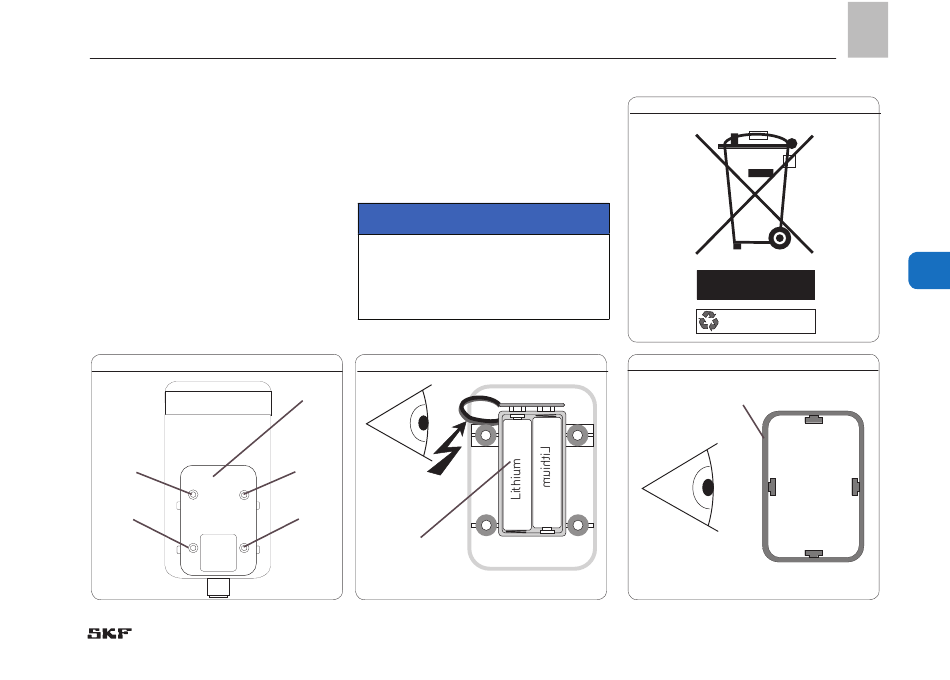

电池舱盖，图 23
1.6
1.6
拧紧力矩 = 1.9 + 0.1 Nm
工具： 内六角扳手
尺寸 4
注意
不提供电池舱盖（1.6）的螺栓。不能用
力或者使用电动工具旋出。在更换电池时
注意电池架中的电池方向是否正确（压缩
弹簧 = 负极）。
1.1
1.6
1.6
4
检查电缆，图 24
2 2
AA
+
+
A A
ZH
清理电池，图 25
2 2
Li-ion Batteries
EWC-CODE: 16 06 05
检查密封垫，图 26
1.4
2 2
31
6
