3. Visione di insieme / Descrizione del funzionamento
3. Visione di insieme / Descrizione del funzionamento
Pos. Descrizione
1 Unità di azionamento completa
1.1 Coperchio del vano batterie
1.2 Chiusura a baionetta
2 Cartuccia
3 Supporto per il fissaggio
dell'unità di azionamento
4 Porta-batterie con batterie
5 Scheda di comando
con LED verde (5.1) e rosso
(5.2) – per la visualizzazione
degli stati di esercizio e di erro-
re – e i due blocchi di DIP switch
CART (5.3) e TIME (5.4).
La scheda di comando si trova
nell'unità di azionamento ed è
raggiungibile tramite la rimozio-
ne della chiusura a baionetta.
2
1
1.1
1.2

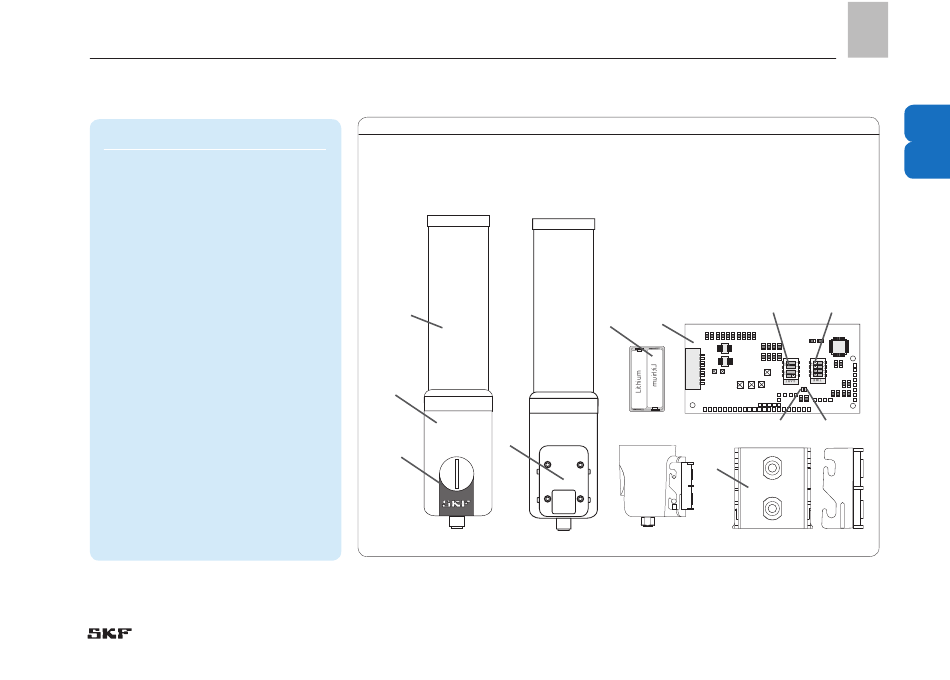

Figura 1 – Visione di insieme
5.3
4 5
AA
+
+
A A
5.1
3
IT
2
3
5.4
5.2
