6. Montage
6.17

Patroon monteren

Patroon monteren
• Beveiligingsschroef (6) uit smeerauto-
maat verwijderen en bewaren voor later
gebruik.
• Afdichtingsbout (7) van het patroon
verwijderen.
• Evt. vervuilingen in de zone patroon/
vetinlaat aandrijfeenheid verwijderen.
• Patroon (2) met de hand tot de aanslag
in de TLMR indraaien.
Patroon demonteren.
• Gebruikt patroon (2) tegen de klok in uit
de TLMR draaien.
• Afdichtingsring (1.5) controleren, defecte
afdichtingsring vervangen.
• Nieuw patroon zoals beschreven indraai-
en en reset uitvoeren. Evt. noch patroon-
grootte veranderen.
of
• beveiligingsschroef (6) in smeerautomaat
draaien.
• TLMR uitschakelen.

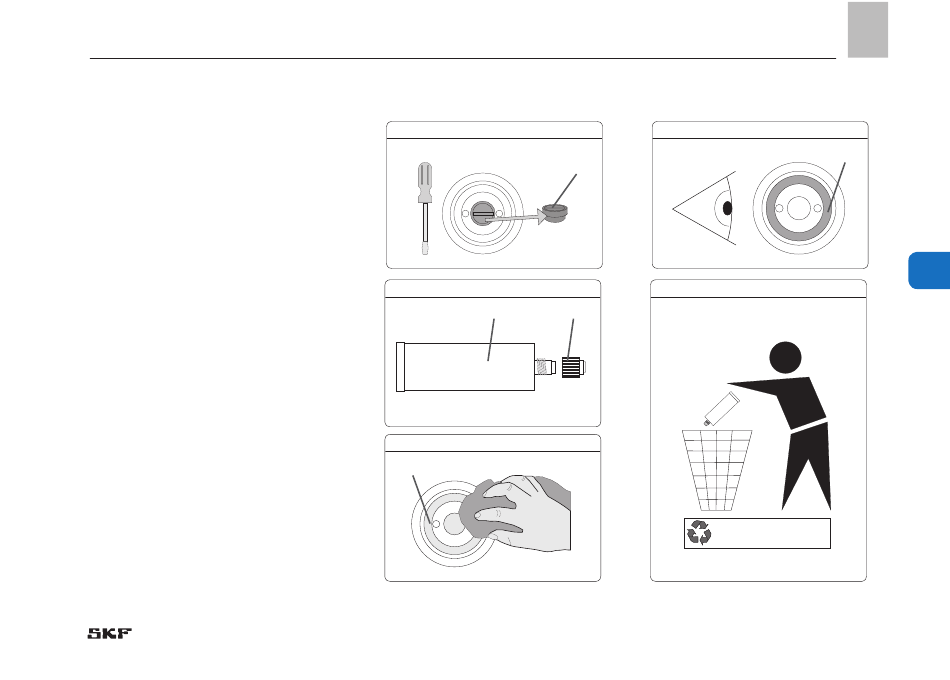

Beveligingsschroef Afb. 15
6
Afdichtingsbout Afb. 16
2 7
Verontreiniging verwijderen Afb. 17
1.5
NL
Afdichting controleren Afb. 18
1.5
Patroon verwijderen Afb. 19
EWC-CODE: 15 01 10
