6. Instalación

6.17 Montar el cartucho

Montar el cartucho
• Retirar el tornillo de protección (6) del
engrasador y guardarlo para su utiliza-
ción posterior.
• Retirar el tornillo de cierre (7) del
cartucho.
• Quitar posibles contaminaciones en la
zona del cartucho y la entrade de grasa
en la unidad de accionamiento.
• Enroscar el cartucho (2) a mano hasta el
tope en el TLMR.
Desmontar el cartucho
• Desenroscar el cartucho consumido (2)
en el sentido del reloj fuera del TLMR.
• Controlar el anillo obturador (1.5). Si está
defectuoso, cambiarlo.
• Enroscar un cartucho nuevo como an-
teriormente descrito y efectuar un reset,
y, en su caso, cambiar el tamaño del
cartucho.
Ó
• Enroscar el tornillo de protección (6) en el
engrasador.
• Desconectar el TLMR.

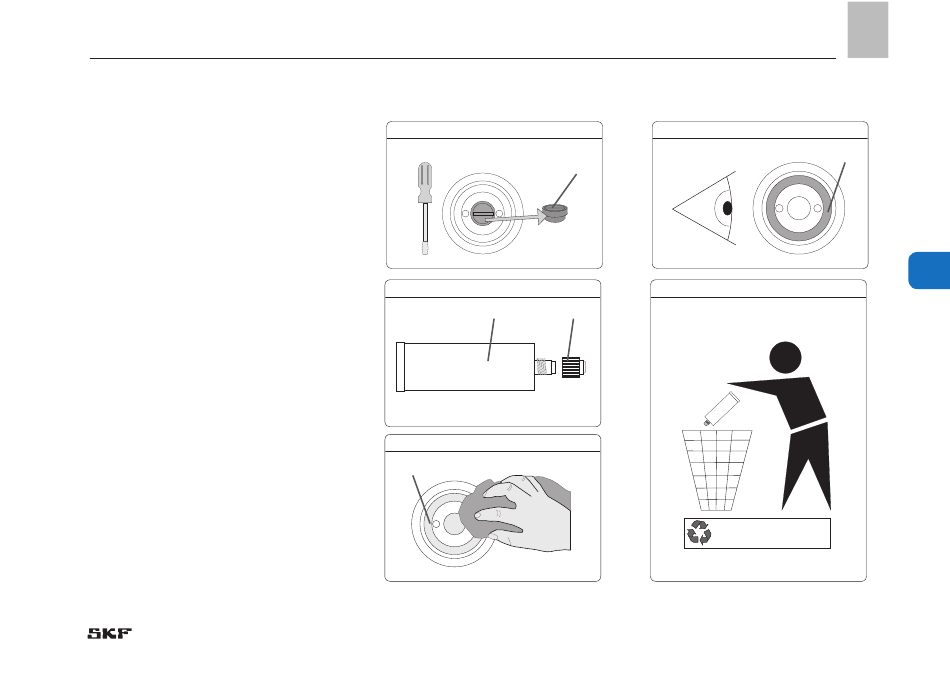

Tornillo de protección Fig. 15
6
Tornillo de cierre Fig. 16
2 7
Quitar contaminaciones Fig. 17
1.5
Controlar el anillo obturador Fig. 18
1.5
Desechar el cartucho Fig. 19
EWC-CODE: 15 01 10
