6. Montage
6.3 Dimensions d'assemblage minimales
Afin de garantir un espace suffisant pour les
travaux de maintenance (par ex. le rempla-
cement des cartouches) ou un espace libre
pour le démontage du produit, les dimen-
sions d'assemblage minimales doivent être
respectées.

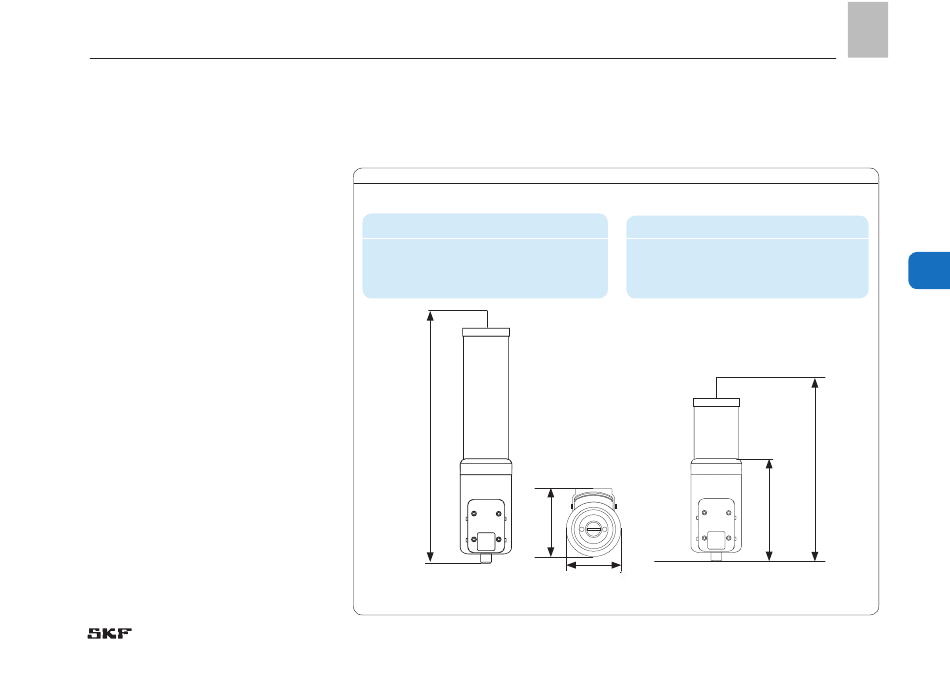

380 ml : dimensions d'assemblage minimales
A = largeur 90 mm
B = hauteur 400 mm
C = profondeur 110 mm
B
C
G1/4
Dimensions d'assemblage minimales Fig. 3
120 ml : dimensions d'assemblage minimales
A = largeur 90 mm
B = hauteur 300 mm
C = profondeur 110 mm
A
D = u nité d'entraînement
de 172 mm de hauteur
FR
6
B
D
