6. Montage
6.3 Mindesteinbaumaße
Um genügend Platz für Wartungsarbeiten
(z.B. Kartuschenwechsel) oder Freiraum für
eine eventuelle Demontage des Produktes
zu gewährleisten müssen die Mindestein-
baumaße eingehalten werden.
380 ml Mindesteinbaumaße
A = Breite 90 mm
B = Höhe 400 mm
C = Tiefe 110 mm
B
C
A
G1/4

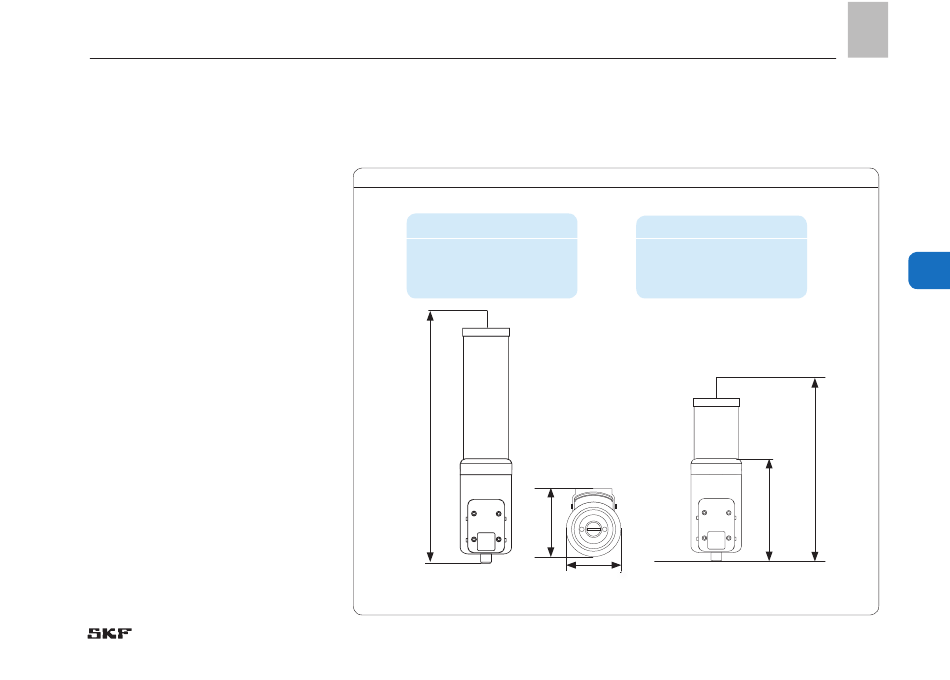

Mindesteinbaumaße Abb. 3
120 ml Mindesteinbaumaße
A = Breite 90 mm
B = Höhe 300 mm
C = Tiefe 110 mm
D
D = 172 mm Höhe Antriebseinheit
