SE
6.18 Montera hållare
Hållaren monteras med hjälp av det medle-
vererade monteringsmaterialet i rostfritt
stål.
OBSERVERA
Hållaren får inte ligga utan understöd i
monteringshålens område. Den kan skadas
eller deformeras. Montera hållaren på en
jämn yta. Vid montering på hålprofilen ska
du använda lämpligt underlag för hållaren.
○ 2 sänkskruvar M 6 x 20
DIN ISO 10642
○ 2 underläggsbrickor
DIN 125 A6,4
○ 2 muttrar M 6 A2
• Skruva monteringshål enligt hålbilden och
installationsvillkoren på monteringsytan.
Åtdragningsmoment 4 +0,5 Nm
30

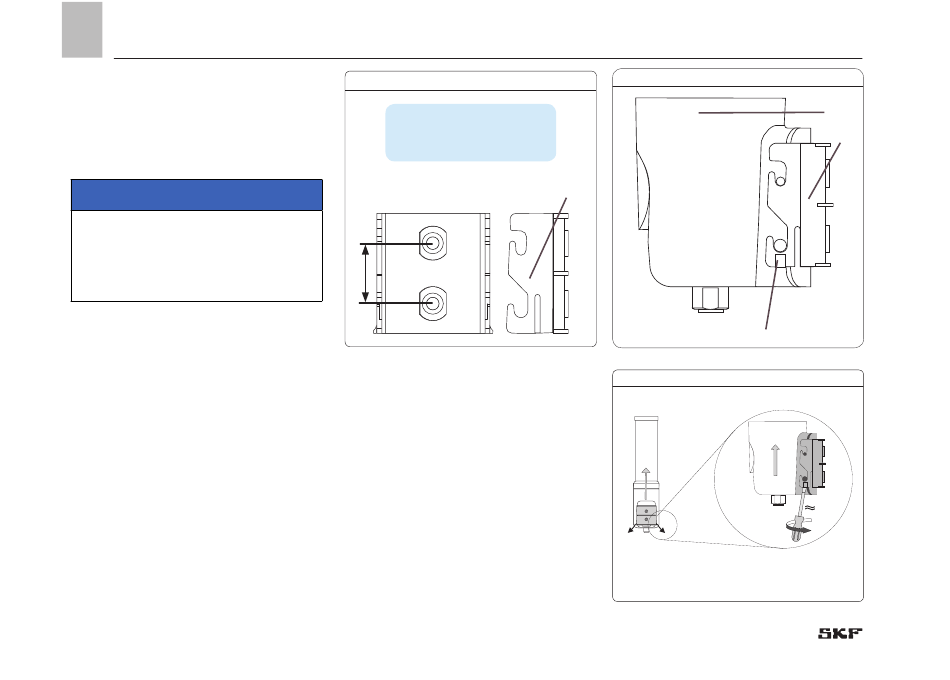

Monteringshål bild 20
D = hålavstånd: 35 mm
D
6.19 Sätta i/ta bort drivenhet
Isättning
• Skjut in drivenheten (1) ovanifrån i hål-
laren (3) och tryck den nedåt tills den
hakar i (snäpplock med låsmekanism).
Borttagning
• Böj försiktigt flikarna (3.1) på hållaren
(3) utåt med en skruvmejsel.
• Ta ut drivenheten (1) ur hållaren genom
att trycka den uppåt.
Drivenhet i hållare bild 21
3
Ta bort drivenheten bild 22
6. Montering
1
3
3.1
15°
