6. Kokoonpano

6.20 Pariston vaihtaminen

• Löysää ja irrota paristokolon kannen (1.1)
neljä ruuvia (1.6).
• Irrota paristopidike (4).
• Vaihda paristot.
• Aseta paristopidike (4) takaisin paikalleen.
• Varmista, että kokoonpanon aikana pa-
ristopidikkeen johdot eivät ole juuttuneet
pidikkeen kannen ja pidikkeen väliin.
• Tarkista tiiviste (1.4) ja vaihda, jos se on
vahingoittunut.
• Aseta paristokolon kansi (1.1) takaisin
paikalleen.
Kiristysrengas = 1,9 + 0,1 Nm

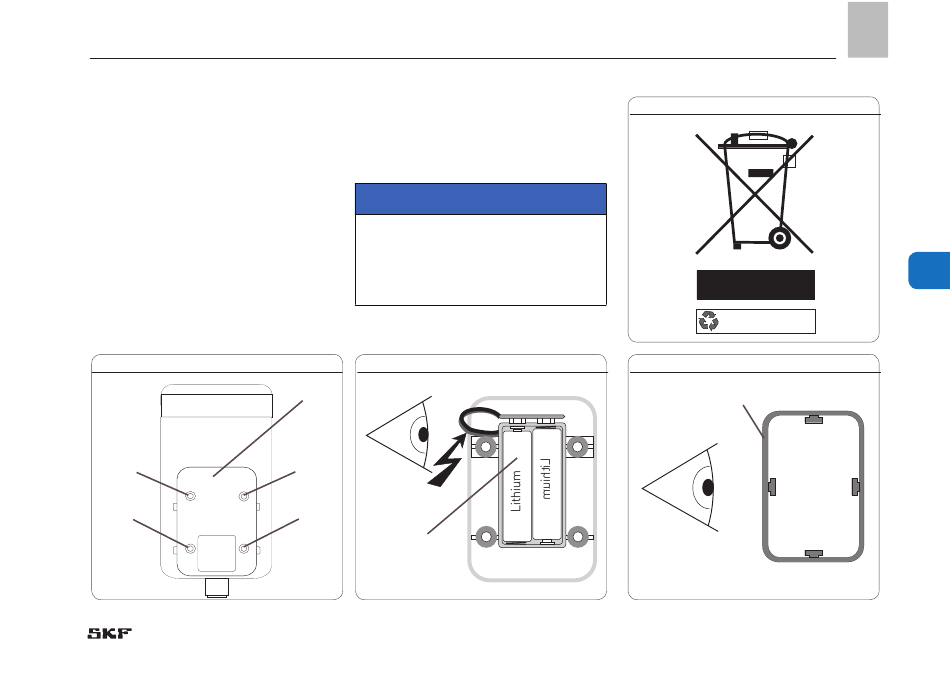

Paristokolon kansi Kuva 23
1.6
1.6
Työkalu: : Kuusiokoloavain Koko 4
HUOMATTAVAA
Paristokolon ruuveja (1.6) ei voi irrottaa.
Älä yritä kiertää niitä väkisin tai millään
sähkötyökalulla. Kun vaihdat paristoa var-
mista, että paristot asettuvat oikein pidik-
keeseen (jousi = miinusnapa).
Tarkista johto Kuva 24
1.1
1.6
1.6
4
2 2
AA
+
+
A A
FI
Paristojen hävittäminen Kuva 25
2 2

Li-ion Batteries

EWC-CODE: 16 06 05
Tarkista tiiviste Kuva 26
1.4
2 2
