3. Aperçu/description du fonctionnement
3. Aperçu/description du fonctionnement
Pos. Description
1 Unité d'entraînement cpl.
1.1 Couvercle du compartiment
de batteries
1.2 Fermeture à baïonnette
2 Cartouche
3 Support pour la fixation de
l'unité d'entraînement
4 Support de batteries avec
batteries
5 Tableau de commande
avec voyant vert (5.1) et rouge
(5.2) pour l'affichage des statuts
de fonctionnement et d'erreur,
et les deux commutateurs DIP
CART (5.3) et TIME (5.4).
Le tableau de commande se
trouve dans l'unité d'entraîne-
ment et est accessible en retirant
la fermeture à baïonnette.
3
2
1
1.1
1.2
5.3
4 5
AA
+
+
A A
5.1
3
FR
2

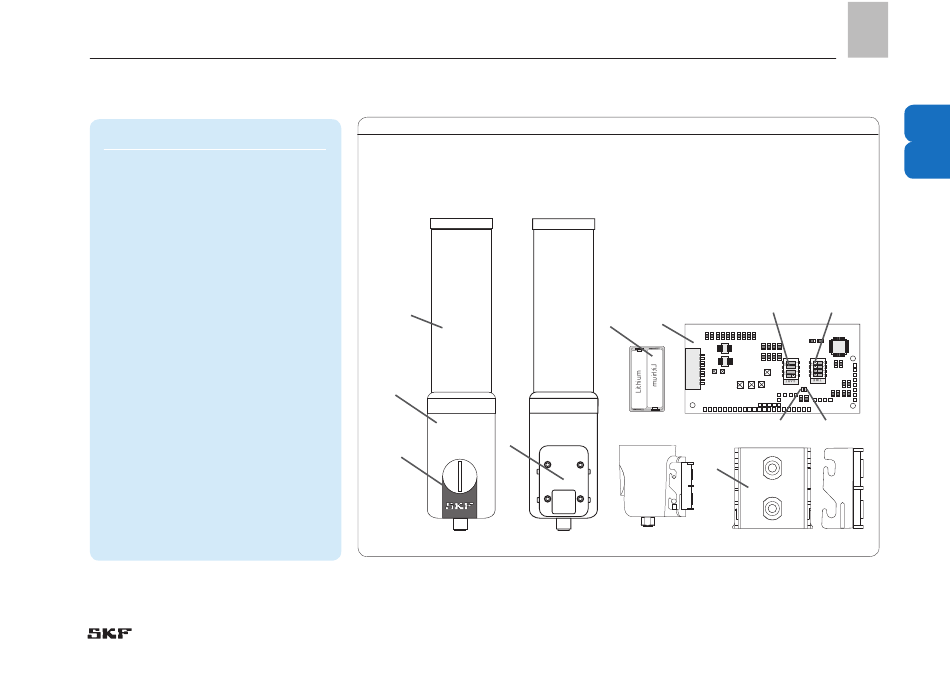

Aperçu Fig. 1
3
5.4
5.2
