6.18 Монтаж держателя
Монтаж держателя осуществляется с
помощью поставляемого крепежного
материала из качественной стали.
ВНИМАНИЕ
Не разрешается оставлять пустой дер-
жатель в зоне монтажных отверстий. Это
приводит к его деформации и поврежде-
нию. Монтировать держатель только на
ровной поверхности. При монтаже дер-
жателя на полых профилях использовать
подходящую подкладку.
o 2 шт. потайных болтов M 6 x 20
DIN ISO 10642
o 2 шт. подкладных шайб
DIN 125 A6,4
o 2 шт. гайки M 6 A2
• Наложить монтажные отверстия на
поверхность монтажа в соответствии
с рисунком отверстия и условиям
монтажа.
Момент затяжки = 4 + 0,5 Нм
30

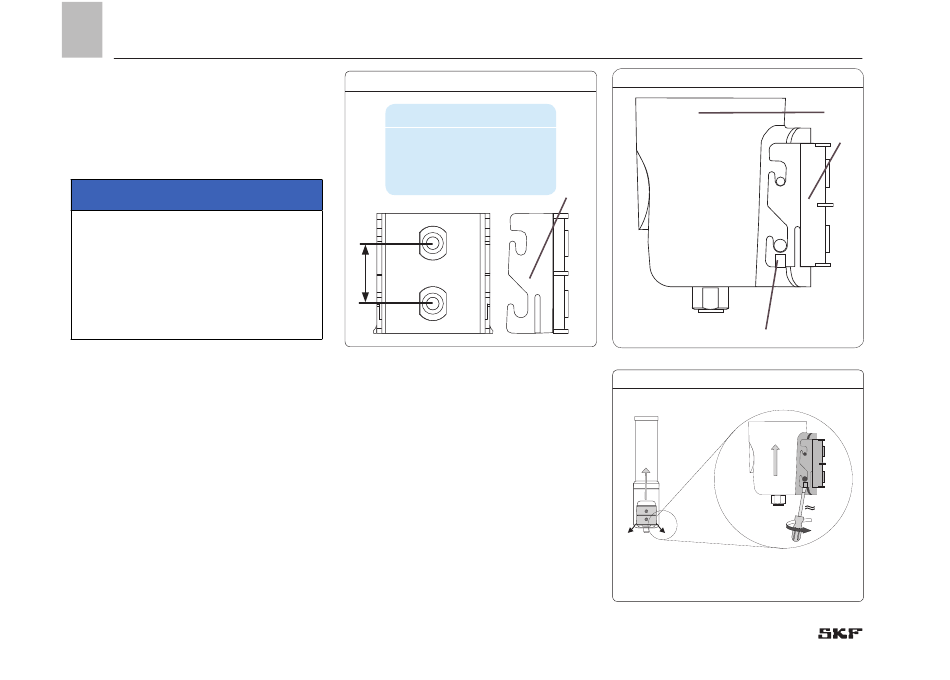

Монтажные отверстия Рис. 20
Монтажное отверстие
D = Расстояние между
отверстиями:. 35 мм
D
6.19 Использование / снятие силового
агрегата
Использование
• Повернуть силовой агрегат (1)
сверху в держатель и нажать вниз до
момента защелкивания (замок-защел-
ка с функцией защелкивания)
Снятие
• Осторожно повернуть наружу на-
кладки (3.1) фиксатора (3) с помощью
отвертки.
• Надавить силовой агрегат (1) вверх
из фиксатора.
Силовой агрегат в держателе Рис. 21
3
Снятие силового агрегата Рис. 22
6. Монтаж
1
3
3.1
15°
