6. Szerelés

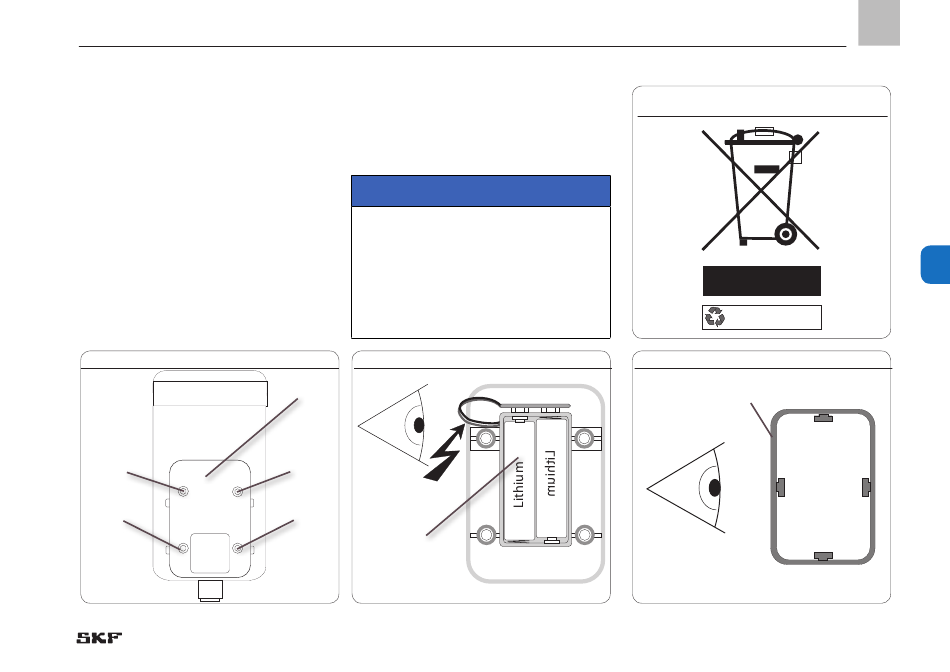

6.20 Elemcsere
• Lazítsa meg és távolítsa el az elemtartó
rekesz fedelén található (1.1) 4 db csavart
(1.6).
• Távolítsa el az elemtartót (4).
• Cserélje ki az elemeket.
• Helyezze vissza az elemtartót (4)
• Ellenőrizze a tömítést (1.4). A sérült
tömítést cserélje ki!.
• Tegye vissza az elemtartó rekesz fedelét.
(1.1)
Meghúzási nyomaték = 1.9 + 0.1 Nm
Szerszám: 4-es imbusz kulcs
Elemtartó rekesz fedele 23. ábra
1.6
1.6
FIGYELEM
Az elemtartó csavarjai (1.6) nem ki-
vehetőek. Ne próbálja kicsavarni erővel
vagy elektromos szerszámmal.
Elemcserekor figyeljen az elemek
helyes irányban történő behelyezésére
(nyomórugó =negatív pólus).
.
1.1
1.6
1.6
4
Elemtartó 24. ábra
2
AA
+
+
A A
HU
A használt elemek ártalmatlanítása
25. ábra
2

Li-ion Batteries

EWC-CODE: 16 06 05
Elemtartó 26. ábra
1.4
2
6
