6. Montage
6.20

Changement de la batterie

• Dévisser et retirer les quatre vis (1.6) sur le
couvercle (1.1) du compartiment de la batterie.
• Retirer le support de batterie (4).
• Remplacer les batteries.
• Remettre en place le support de batterie (4).
Veillez à ce que les câbles du compartiment
de batteries ne se coincent pas dans le cou-
vercle lors du montage.
• Vérifier le joint (1.4) et le remplacer en cas
de dommages.
• Remonter le couvercle (1.1) du comparti-
ment de la batterie.

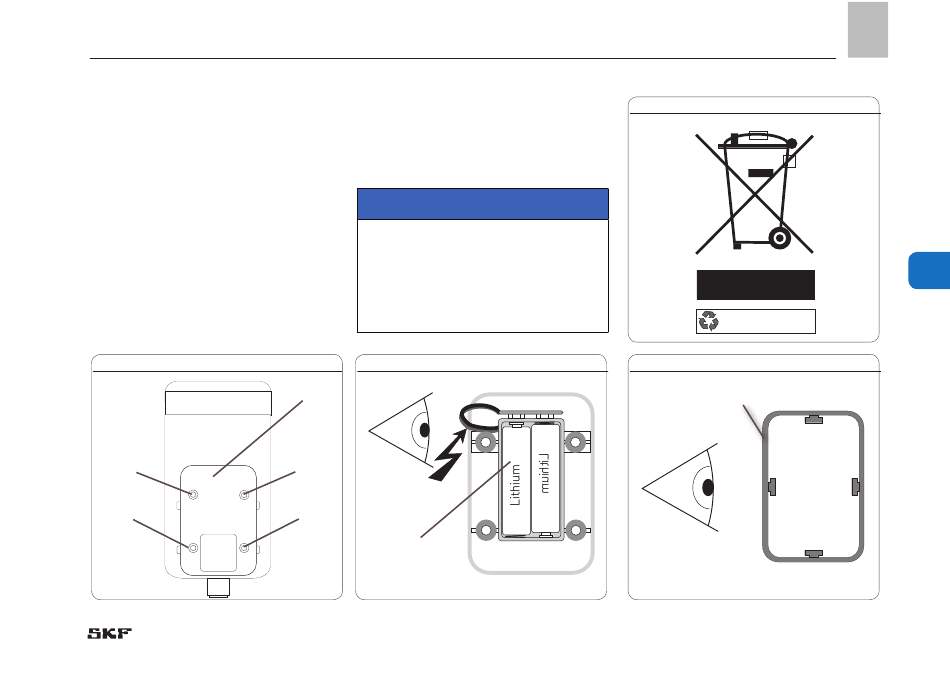

Couvercle du compartiment de batteries Fig. 23
1.6
1.6
Couple de serrage = 1,9 + 0,1 Nm
Outil : Clé à six pans de taille 4
ATTENTION
Les vis (1.6) du couvercle de la batterie sont
fixées fermement. Ne pas les dévisser en
forçant ou avec des appareils électriques.
Lors du remplacement de la batterie, res-
pecter la bonne position des batteries dans
le support de batterie (ressort = pôle -).
Contrôle des câbles Fig. 24
1.1
1.6
1.6
4
2
AA
+
+
A A
FR
Élimination des batteries Fig. 25
2

Li-ion Batteries

EWC-CODE: 16 06 05
Contrôle de l'étanchéité Fig. 26
1.4
2
31
6
