6. Instalación
6.20 Cambio de batería
• Desenroscar los cuatro tornillos (1.6) de
la tapa (1.1) del compartimiento de bate-
ría y retirarlas.
• Retirar el portabatería (4).
• Cambiar las baterías.
• Insertar el portabatería (4) otra vez.
Asegúrese de que los cables del portaba-
tería no sean aprisionados en el montaje
de la tapa.
• Controlar la obturación (1.4) y, en caso de
daños, cambiarla.
• Remontar la tapa (1.1) del comparti-
miento de batería.

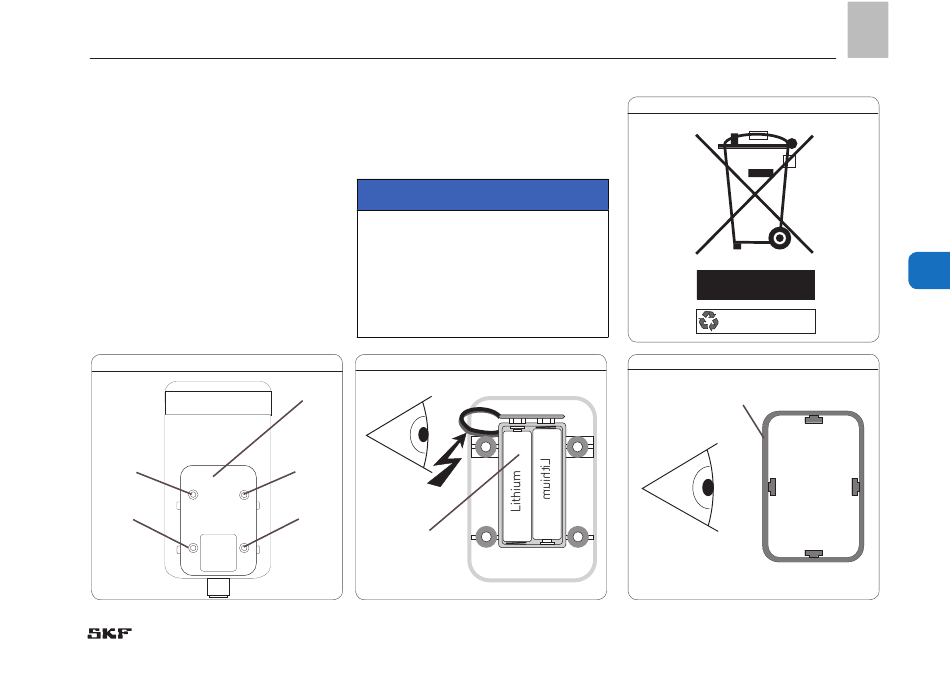

Tapa del compartimiento de batería Fig. 23
1.6
1.6
Par de apriete = 1,9 + 0,1 Nm
Herramienta:
Llave de hexágono interior Tamaño 4
ATENCIÓN
Los tornillos (1.6) del portabatería están
montados de manera imperdible. No
desenrósquelos con fuerza ni con her-
ramienta eléctrica. Tenga en cuenta la
orientación correcta de las baterías en el
portabatería (muelle de presión = borne
negativo).
Control del cable Fig. 24
1.1
1.6
1.6
4
2 2
AA
+
+
A A
DE ES ES
Eliminación de baterías Fig. 25
2 2

Li-ion Batteries

EWC-CODE: 16 06 05
Control de la obturación Fig. 26
1.4
2 2
31
