10.9 KÜHLKREISLAUF TWO SOURCES MIT EINZELNEM VERDICHTER UND WASSERGEKÜHLTEM VERFLÜSSIGER

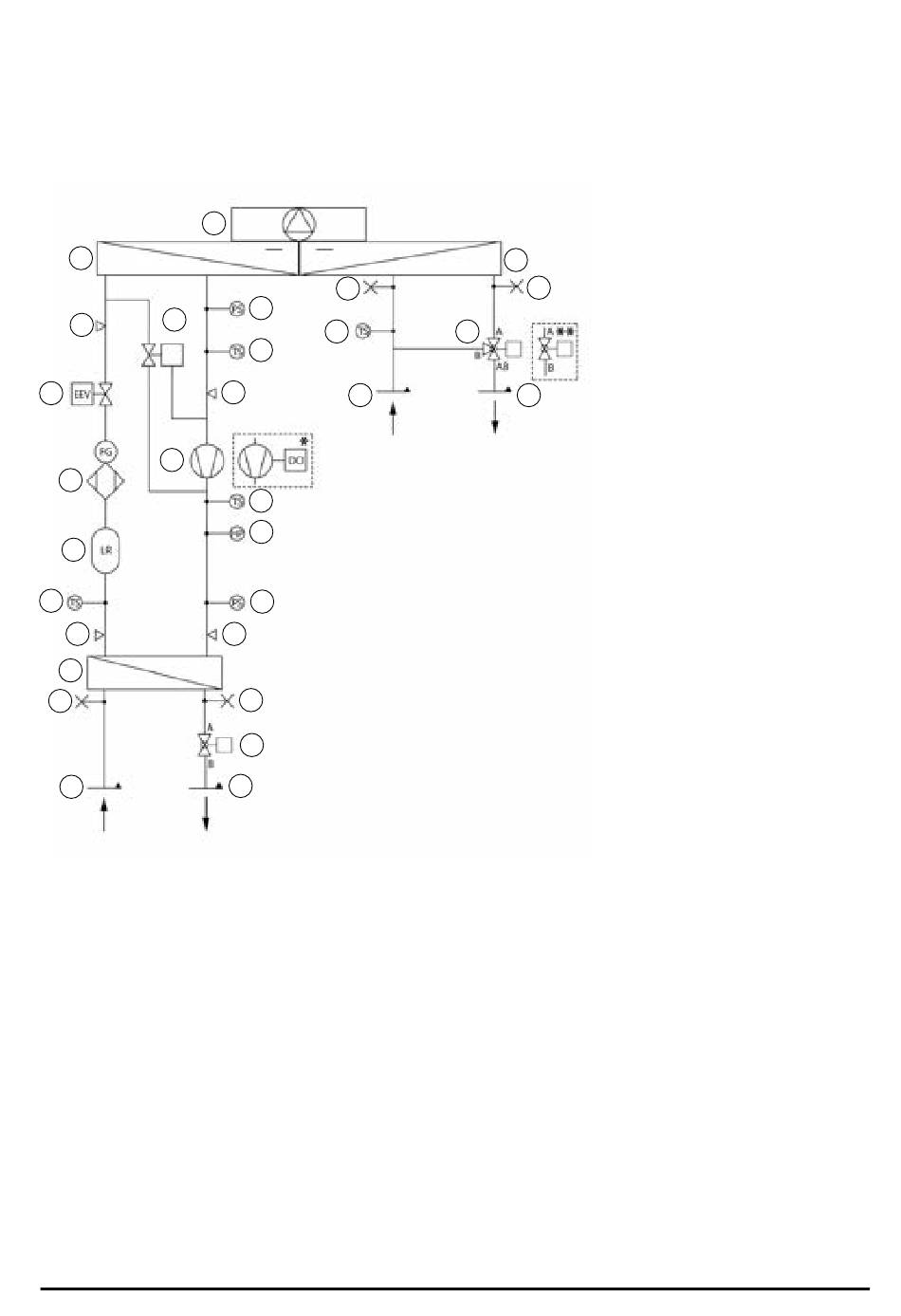

In der folgenden Abbildung ist der Kühlkreislauf der Einheiten Two Sources mit einzelnem Verdichter und wassergekühltem
Verflüssiger dargestellt.
H
L
G
F
M
E
D
C
B
A
c
a
I
c
J
b
K
B
a
N
O
P
B
c
g
f
d
c
e
f
69
Kühlkreislauf:
A Wassergekühlter Verflüssiger
B Druckanschluss 5/16"
Bördelverbindung Einsteckteil
SAE
C Sonde Flüssigkeitstemperatur
D Flüssigkeitsempfänger
E Entfeuchterfilter mit
Flüssigkeitsschauglas
F Elektronisches Expansionsventil
G Druckanschluss 5/16 "
Bördelverbindung Einsteckteil
SAE (für Kältemittelfüllung)
H Direktverdampfungsregister
I Ventilator
J Sonde Verdampfungsdruck.
K Sonde Ansaugtemperatur
L Einspritzventil Heißgas Frostschutz
M Verflüssiger
N Sonde Auslasstemperatur
O Hochdruckwächter mit
manuellem Reset (41 Bar)
P Sonde Verflüssigungsdruck
* Verdichter mit Inverter DC (Zubehör)
Wasserkreislauf:
a Wassereintritt
b Eingangstemperatur Wasser
c Manuelle Abblasventile
d Kaltwasserregister
e 3-Wege-Kugelventil
f Wasseraustritt
g Das Regelventil des wassergekühlten
Verflüssigers (Zubehör)
** 2-Wege-Kugelventil (Zubehör)
