KÜHLKREISLAUF MIT EINZELNEM VERDICHTER UND WASSERGEKÜHLTEM VERFLÜSSIGER

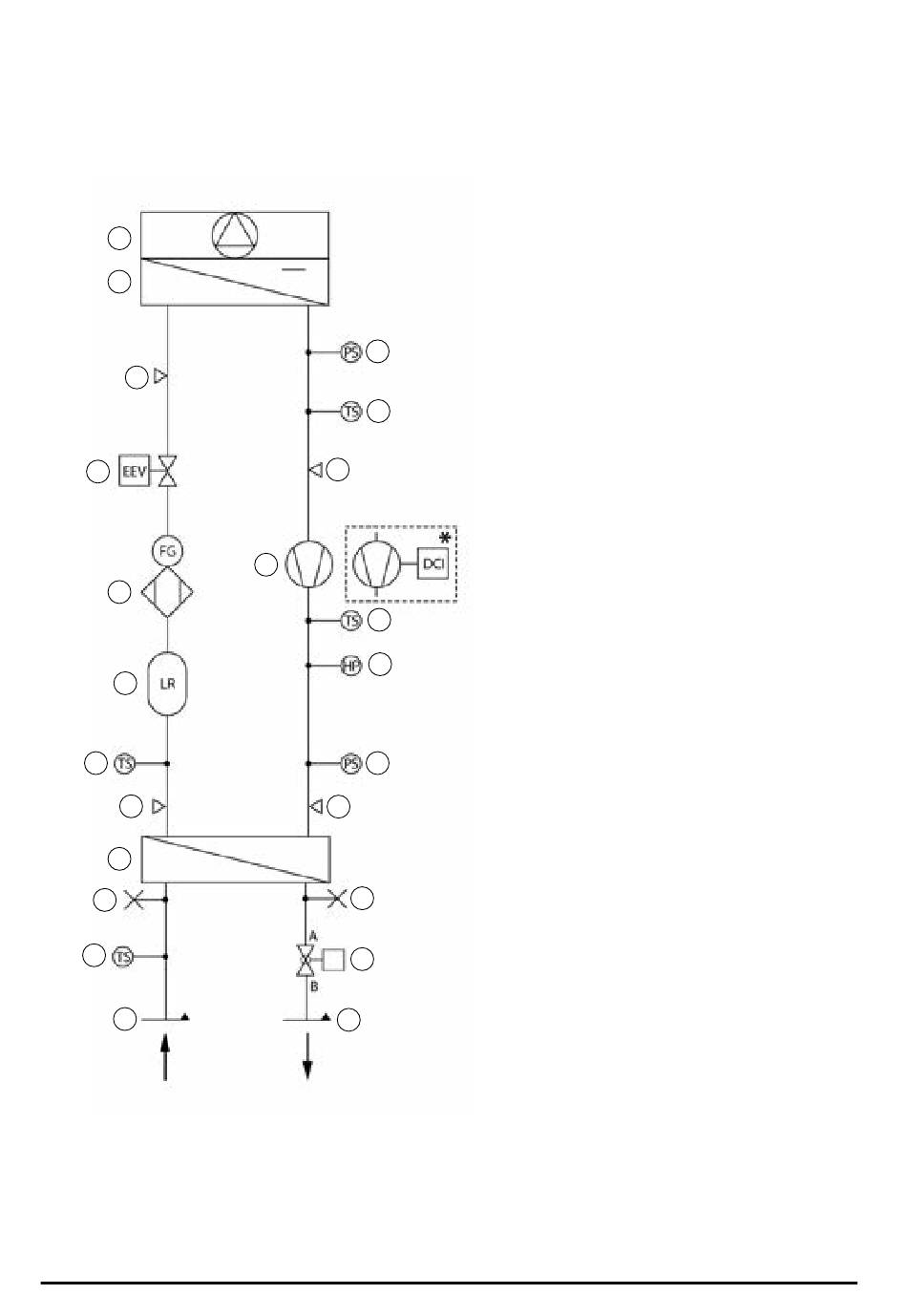

In der folgenden Abbildung ist der Kühlkreislauf der Einheiten mit einzelnem Verdichter und wassergekühltem Verflüssiger
gezeigt.
I
H
G
F
E
D
C
B
A
c
b
a
J
K
B
L
M
N
O
B
c
d
e
A
Wassergekühlter Verflüssiger
B
Druckanschluss 5/16" Bördelverbindung
Einsteckteil SAE
C
Sonde Flüssigkeitstemperatur
D
Flüssigkeitsempfänger
E
Entfeuchterfilter mit Flüssigkeitsschauglas
F
Elektronisches Expansionsventil
G
Druckanschluss 5/16 " Bördelverbindung
Einsteckteil SAE (für Kältemittelfüllung)
H
Direktverdampfungsregister
I
Ventilator
J
Sonde Verdampfungsdruck.
K
Sonde Ansaugtemperatur
L
Verflüssiger
M
Sonde Auslasstemperatur
N
Hochdruckwächter mit manuellem Reset
(41 Bar)
O
Sonde Verflüssigungsdruck
* Verdichter mit Inverter DC (Zubehör)
Wasserkreislauf:
a
Wassereintritt
b
Eingangstemperatur Wasser für Regelung Dry
Cooler (Zubehör)
c
Manuelle Abblasventile
d
Das Regelventil des wassergekühlten
Verflüssigers (Zubehör)
e
Wasseraustritt
