8.4.2
AUSFÜHRUNG DER WASSERKREISLÄUFE DER WASSERGEKÜHLTEN VERFLÜSSIGER

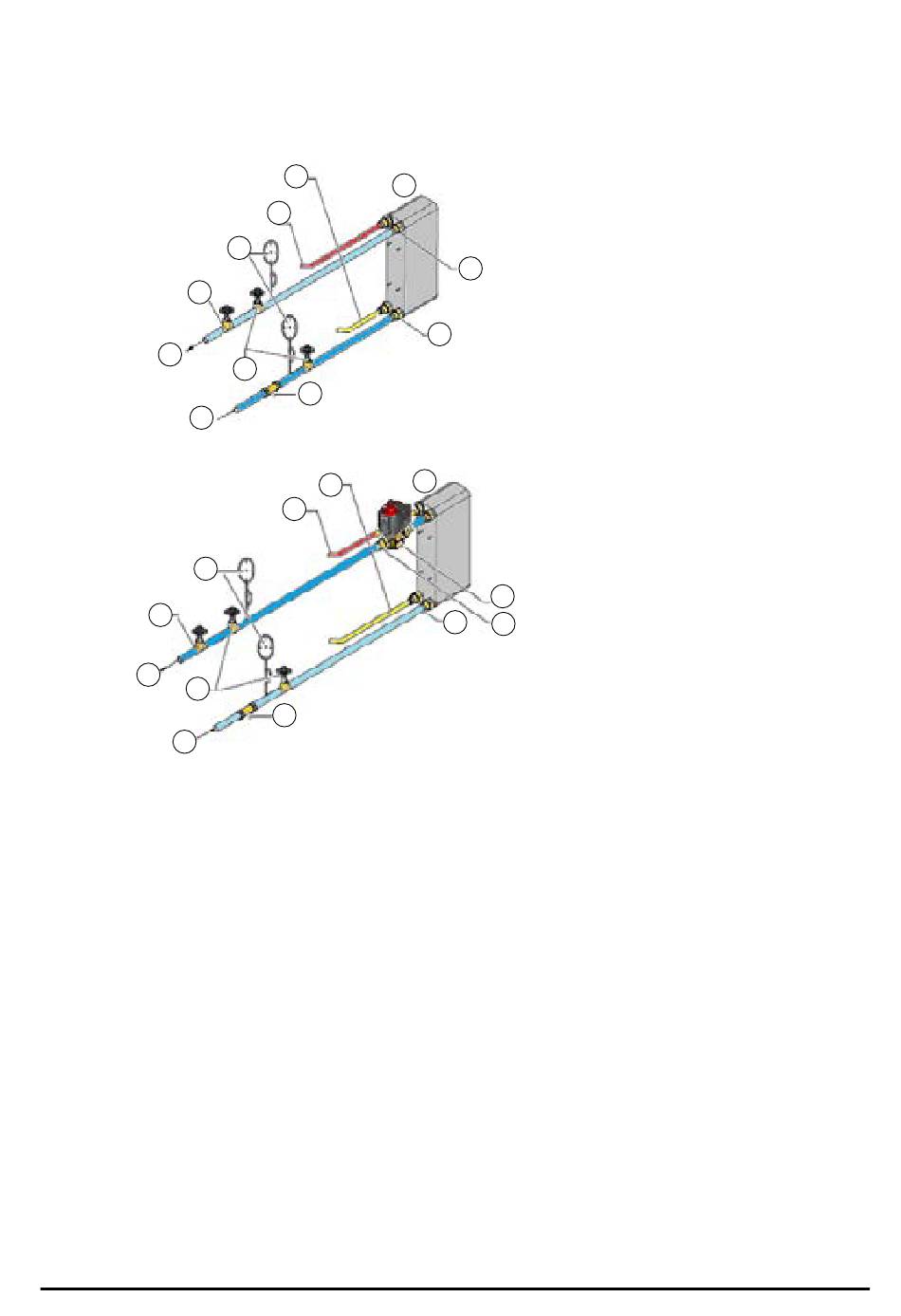

Die Position der Wassereintritt- und -austrittsanschlüsse ist in der unten stehenden Abbildung gezeigt. Darüber hinaus sind
die Anschlüsse auch durch Klebeschilder angezeigt, die an den Rohren der Einheit in der Nähe der Anschlüsse selbst angebracht sind.
J
K
B
Versorgungsleitung der Wasserkreisläufe der nicht eingestellten wassergekühlten Verflüssiger
J
K
L
D
B
Versorgungsleitung der Wasserkreisläufe der nicht eingestellten wassergekühlten Verflüssiger mit Regelventil
Zum optimalen Aufbau der Rohrleitungen des Kreislaufs raten wir, die folgenden Hinweise zu befolgen:
•
Rohrleitungen verwenden, die für die Druckwerte des Kreislaufs geeignet sind (Kupfer, Stahl oder Kunststoff ).
•
Die Rohrleitungen mit entsprechenden Halterungen verbügeln.
•
Beide Rohrleitungen mit Isolierstoffen vom Typ Armaflex isolieren.
•
Sperrventile montieren, um die Wartung zu erleichtern.
•
Ein Thermometer und ein Manometer am Ein- und Austritt montieren.
•
Einen Abfluss im untersten Teil des Kreislaufs montieren.
•
Einen mechanischen Filter mit 50 µ auf der Versorgungsleitung installieren.
•
Ein Einregulierventil an der Rücklaufleitung montieren.
•
Bei Bedarf Wasser und Glykol verwenden.
G
A
H
I
D
C
H
I
C
F
E
A
F
E
G
43
A
Plattenverflüssiger
B
Eingang Wasser Verflüssiger
C
Auslass Wasser
D
Sperrventile
E
Stutzen Eingang
F
Stutzen Ausgang
G
Flüssigkeitsleitung
H
Heißgasleitung
I
Thermometer und Manometer
J
Ausgleichsventil
K
Ausgang Wasser Verflüssiger
A
Plattenverflüssiger
B
Eingang Wasser Verflüssiger
C
Auslass Wasser
D
Sperrventile
E
Stutzen Eingang
F
Modulierendes Ventil zur Regelung
des Verflüssigungsdrucks
(Zubehör)
G
Stutzen Ausgang
H
Flüssigkeitsleitung
I
Heißgasleitung
J
Thermometer und Manometer
K
Ausgleichsventil
L
Ausgang Wasser Verflüssiger
