4.2.2

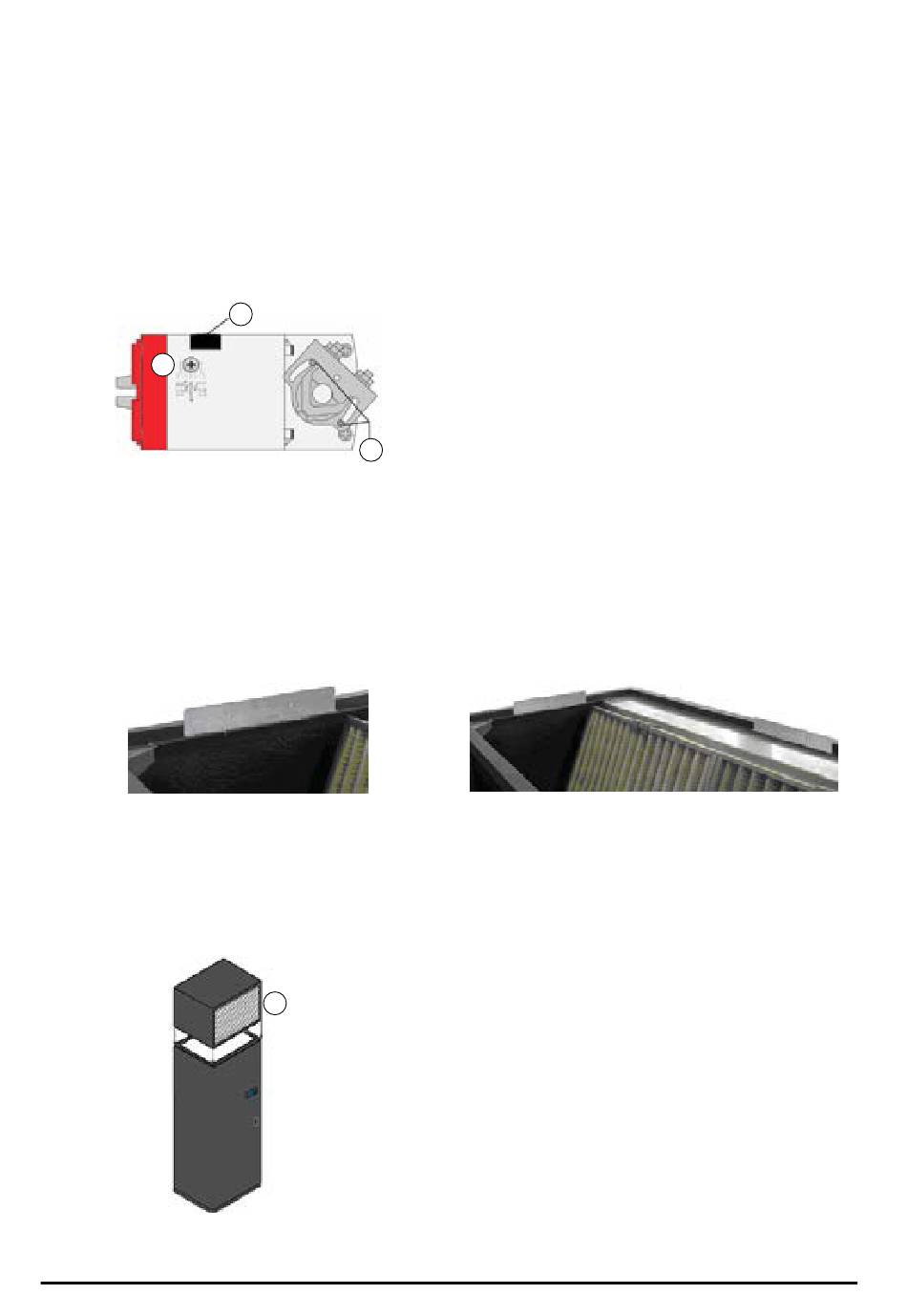

EINSTELLUNG DER ÖFFNUNGSWEITE DER KLAPPEN
Sollte es notwendig sein, immer einen Prozentsatz von Außenluftzufuhr oder von Raumluftumlauf zu gewährleisten, kann
die Öffnungsweite der Klappen mit den an diesen installierten Servomotoren einzustellen:
Die Einstellung erfolgt durch die Kalibrierung der am Servomotor installierten Endschalterschrauben. Für die Einstellung in
folgender Weise vorgehen:
1)
Den Motor mit dem Funktionswahlschalter in die Position "Service OFF" bringen.
2)
Die Position der Endschaltersperren einstellen.
3)
Die Bewegung der Klappen durch Drücken der Taste für die manuelle Entriegelung prüfen.
B
4.2.3
INSTALLATION PLENUM FEE COOLING ÜBER DER EINHEIT
Je nach Art des Plenums kann die Befestigung auf zwei Arten ausgeführt werden:
•
Einheit mit Aufbau aus Blech: Mit Bolzen, die in die entsprechenden Ösen eingeführt werden müssen.
•
Einheit mit Aufbau aus Aluminiumprofilen: Mit Befestigungsbügeln.
Bei den Modellen mit Befestigungsbügeln müssen diese mit selbstbohrenden Schrauben an den Aluminiumträgern der
Einheit befestigt werden. Die Bügel müssen auf allen Seiten der Einheit in zentraler Position befestigt werden.
Für die Installation des Plenums Free Cooling wie folgt verfahren:
1)
Eine Dichtung auf die Profile des Plenums (Gummi oder äquivalentes Material mit Mindestdicke von 5 mm) geben und es
auf der Einheit positionieren, dabei darauf achten, dass es mit den Profilen übereinstimmt.
2)
Die Einheit mit selbstbohrenden Schrauben oder Bolzen geeigneter Größe am Plenum fixieren (Modelle ohne Befestigungsbügel).
A
C
Befestigung der Bügel
A
A
Taste für die manuelle Entriegelung
B
Funktionswahlschalter
C
Endschaltersperren
A
Plenum Free Cooling
26
