HERSTELLUNG DES KÄLTEKREISLAUFS .
9.3.1
ANSCHLUSS DER KÜHLLEITUNGEN DER EINHEIT
Die Anschlüsse des Ein- und Austritts des Kältemittels am luftgekühlten Verflüssiger sind durch Klebeschilder gekennzeichnet.
Zur Erleichterung der Vebindung in der Einheit dient ein ca. 200 mm langes Rohrstück, das mit entsprechendem Hahn angeschlossen
ist und dessen freies Ende gequetscht und dann zugelötet wurde.
9.3.2
ANSCHLUSS DER LUFTGEKÜHLTEN VERFLÜSSIGER
Die Anschlüsse des Ein- und Austritts des Kältemittels am luftgekühlten Verflüssiger sind durch Klebeschilder gekennzeichnet.
Zur Erleichterung der Verbindung dient ein ca. 100 mm langes Rohrstück, dessen freies Ende gequetscht und dann zugelötet wurde.
Das (mitgelieferte) Rückschlagventil muss an der Flüssigkeitsleitung installiert werden. Während der Installation des Ventils
sicherstellen, dass die Pfeilrichtung der Flussrichtung entspricht. Es empfiehlt sich, ein Rückschlagventil mit vertikaler Achse und
dem Pfeil nach oben zu installieren; Installationen mit geneigter Längsachse oder horizontaler Achse werden toleriert.
A
C
Horizontale Ausführung
9.3.3
ANSCHLUSS VENTIL LAC - LOW AMBIENT CONTROL (ZUBEHÖR)
Das Ventil LAC (Low Ambient Control) hat die Funktion, den Verflüssiger zu überbrücken, indem Heißgas in die
Flüssigkeitsleitung injiziert wird, um den Druck des Flüssigkühlmittels über 20 BarG zu halten.
Das mitgelieferte Ventil LAC muss an den Kühlverbindungen des luftgekühlten Verflüssigers installiert werden, siehe dazu
nachstehende Abbildung. Die Temperatursonde muss freigegeben sein, um die Umgebungstemperatur zu ermitteln.
Das (mitgelieferte) Rückschlagventil muss an der Flüssigkeitsleitung installiert werden. Während der Installation des Ventils
sicherstellen, dass die Pfeilrichtung der Flussrichtung entspricht. Es empfiehlt sich, ein Rückschlagventil mit vertikaler Achse und
dem Pfeil nach oben zu installieren; Installationen mit geneigter Längsachse oder horizontaler Achse werden toleriert.
3
1
4
2
Ventil LAC
A
B
C
B
B
Vertikale Ausführung
F
D
E
C

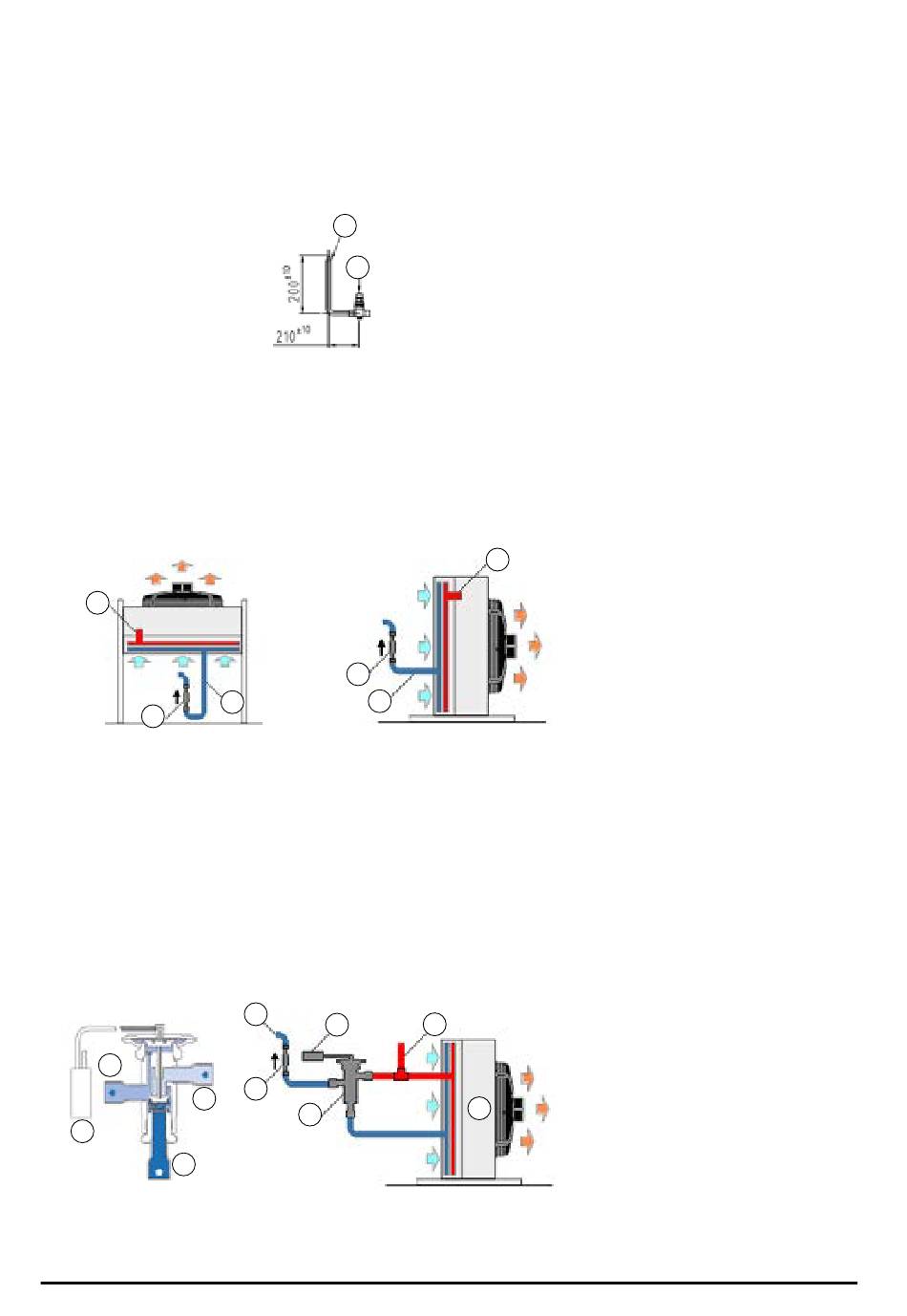

Anschluss Ventil LAC
A
A
1
2
3
4
B
A
B
C
D
E
F
50
A
Kühlleitungsanschluss
B
Hahn
A
Anschluss Heißgasleitung
B
Anschluss Flüssigkeitsleitung
C
Rückschlagventil
Anschluss Heißgas (D)
Anschluss Verflüssigerausgang (C)
Anschluss Flüssigkeitsleitung (R)
Temperatursonde
Heißgasleitung
Luftgekühlter Verflüssiger
Ventil LAC (Low Ambient Control)
Temperatursonde
Rückschlagventil
Flüssigkeitsleitung
