8.1.1
AUSFÜHRUNG DER WASSERKREISLÄUFE MIT KALTWASSER

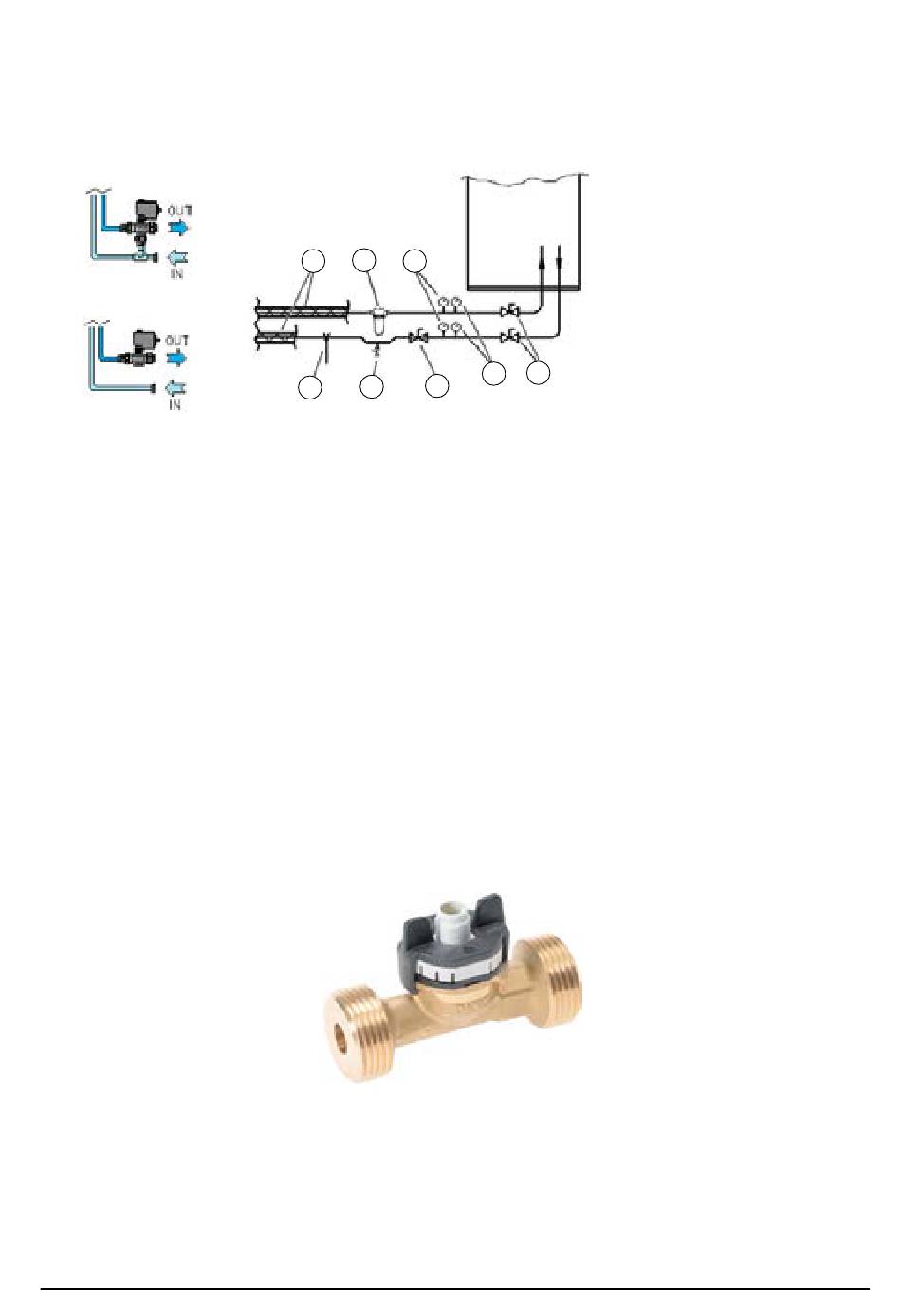

Die Position der Wassereintritt- und -austrittsanschlüsse ist in der unten stehenden Abbildung gezeigt. Darüber hinaus sind
die Anschlüsse auch durch Klebeschilder angezeigt, die an den Rohren der Einheit in der Nähe der Anschlüsse selbst angebracht sind.
3-Wege Ventil
2-Wege Ventil
Wasseranschlüsse
Zum optimalen Aufbau der Rohrleitungen des Kreislaufs raten wir, die folgenden Hinweise zu befolgen:
•
Rohrleitungen verwenden, die für die Druckwerte des Kreislaufs geeignet sind (Kupfer, Stahl oder Kunststoff ).
•
Die Rohrleitungen mit entsprechenden Halterungen verbügeln.
•
Beide Rohrleitungen mit Isolierstoffen vom Typ Armaflex isolieren.
•
Sperrventile montieren, um die Wartung zu erleichtern.
•
Ein Thermometer und ein Manometer am Ein- und Austritt montieren.
•
Einen Abfluss im untersten Teil des Kreislaufs montieren.
•
Einen mechanischen Filter mit 50 µ auf der Versorgungsleitung installieren.
•
Ein Einregulierventil an der Rücklaufleitung montieren.
•
Bei Bedarf Wasser und Glykol verwenden.
8.1.2
POWER VALVE - SYSTEM FÜR DIE EINSTELLUNG DES WASSERDURCHFLUSSES (ZUBEHÖR)
Dieses Zubehörteil sieht die Installation eines Messgeräts vor, mit dessen Hilfe der momentane Wasserdurchfluss des
Systems kontrolliert werden kann. Im SySmart kann der maximal zulässige Sollwert des Wasserdurchflusses für die Einheit geregelt
werden. Wenn dieser Grenzwert überschritten wird, sorgt der SySmart dafür, dass die Ventilöffnung reduziert wird, um den Was
serdurchfluss unter dem Grenzwert zu halten, und kehrt zum normalen Betrieb zurück, sobald das System wieder normal arbeitet.
Zusätzlich können auf dem Wasserkreislauf Sonden zur Erfassung der Wassertemperatur am Ein- und Ausgang installiert
werden, die eine Berechnung der momentanen Kühlleistung der Einheit sowie des Temperaturdeltas der Einheit ermöglichen.
B
A
C
F
G
H
Versorgungsleitung der Wasserkreisläufe
Messgerät für den Wasserdurchfluss
39
A
Dämmmaterial Armaflex
B
Mechanischer Filter
C
Thermometer
D
Sperrventile
E
Manometer
F
Ausgleichsventil
G
Auslass
H
Halterungen
D
E
