11.6

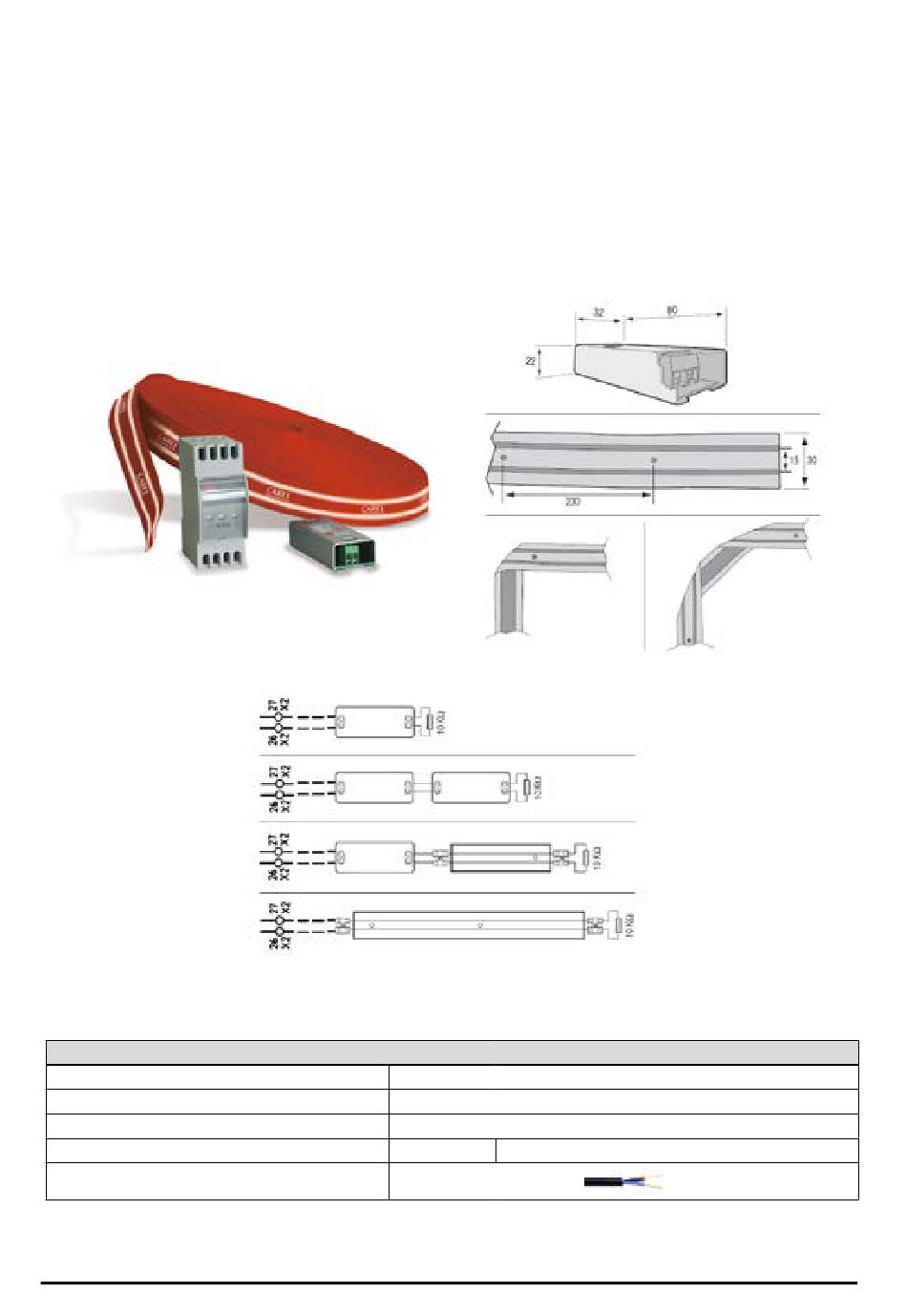

ANSCHLUSS DER WASSERDETEKTORSONDE (ZUBEHÖR)
Das Zubehör zur Wassererfassung ermöglicht das Auslösen eines Alarms, falls die mitgelieferte Sonde auch nur teilweise
mit Wasser bedeckt ist.
Die Sonden bestehen aus einem Korrosionsschutzbehälter aus Metall (Sonde mit Meßspitze) oder einem Gewebeband
(Bandsonde). In der Sonde befinden sich zwei Metallelektroden aus Edelstahl für die Ermittlung der Alarmbedingungen.
Die Sonde ist in dem zu kontrollierenden Bereich anzubringen und wie im mitgelieferten Schaltplan angegeben anzuschließen,
wobei darauf zu achten ist, dass der Erkennungsteil richtig positioniert ist. Es können mehrere Sonden in Serie geschaltet werden, um
einen größeren Bereich zu überwachen. In der folgenden Abbildung ist ein Verbindungsbeispiel wiedergegeben.
Sensor Wasserpräsenz
Der für die Verbindung zu verwendende Kabeltyp muss folgende Merkmale aufweisen:
Typ
Abschirmung
Querschnitt und Anzahl der Leiter
Maximale Länge
Beispiel
Anschluss der Sonden
Hauptmerkmale des Anschlusskabels
m
80
Abmessungen Sonden
Kabel Fror 450/750 V
Nicht erforderlich
2 x 1 mm
2
100
