10.5
KÜHLKREISLAUF MIT DOPPELTEM VERDICHTER UND EXTERNEM VERFLÜSSIGER

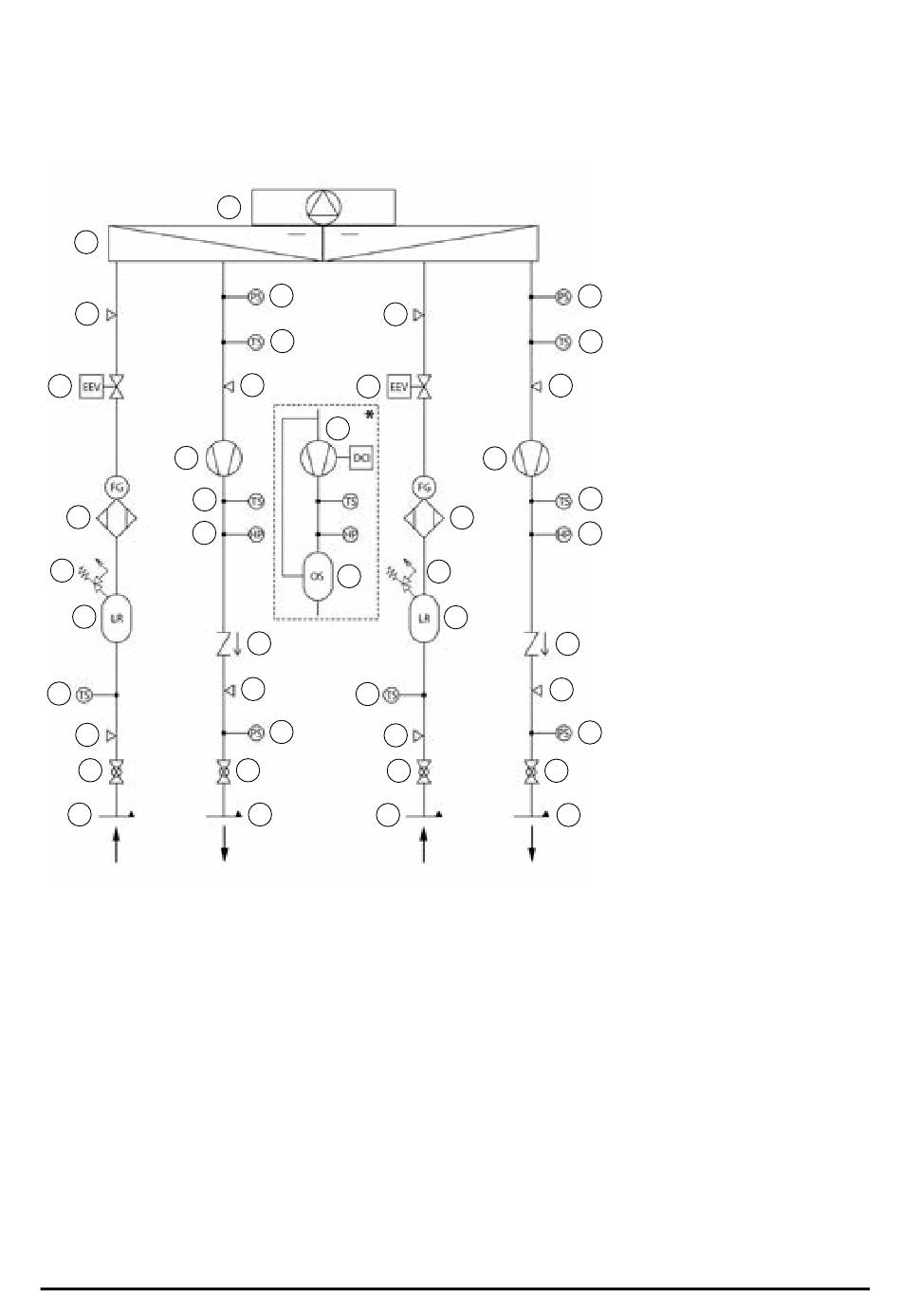

In der folgenden Abbildung ist der Kühlkreislauf der Einheiten mit doppeltem Verdichter und externem Verflüssiger
dargestellt.
J
I
H
N
O
G
P
F
E
D
C
B
A
K
L
I
M
C
H
1
2
Q
C
D
R
C
S
B
T
A
L
M
C
N
O
G
P
F
E
Q
C
R
S
T
65
A
Flüssigkeitsleitung
B
Hahn Flüssigkeitsleitung
C
Druckanschluss 5/16"
Bördelverbindung Einsteckteil
SAE
D
Sonde Flüssigkeitstemperatur
E
Flüssigkeitsempfänger
F
Sicherheitsventil (44 Bar)
G
Entfeuchterfilter mit
Flüssigkeitsschauglas
H
Elektronisches Expansionsventil
I
Druckanschluss 5/16 "
Bördelverbindung Einsteckteil
SAE (für Kältemittelfüllung)
J
Direktverdampfungsregister
K
Ventilator
L
Sonde Verdampfungsdruck.
M
Sonde Ansaugtemperatur
N
Verflüssiger
O
Sonde Auslasstemperatur
P
Hochdruckwächter mit
manuellem Reset (41 Bar)
Q
Rückschlagventil Heißgasleitung
R
Sonde Verflüssigungsdruck
S
Hahn Heißgasleitung
T
Heißgasleitung
* Verdichter mit Inverter DC (Zubehör)
1
Verdichter mit Inverter DC
2
Ölabscheider
