5
VERSTELLBARE BELÜFTETE UNTERGESTELLE (ZUBEHÖR)
Während der Installation der Untergestelle wird empfohlen zwischen sie und dem Boden eine Schicht schwingungsdämpfendes
Material (Gummi oder gleichwertiges Material mit Mindestdicke von 10 mm) einzufügen, um zu verhindern, dass die Schwingungen
auf die Gebäudekonstruktion übertragen werden.
Das Einfügen des schwingungsdämpfenden Materials ermöglicht außerdem, leichte Unebenheiten des Fußbodens
auszugleichen und den Geräuschpegel der Installation gering zu halten.
Außerdem wird empfohlen, zwischen sie und die Einheit eine Dichtung (Gummi oder äquivalentes Material mit Mindestdicke
von 5 mm) einzulegen, um die Luftdichtheit des Trägers zu gewährleisten.

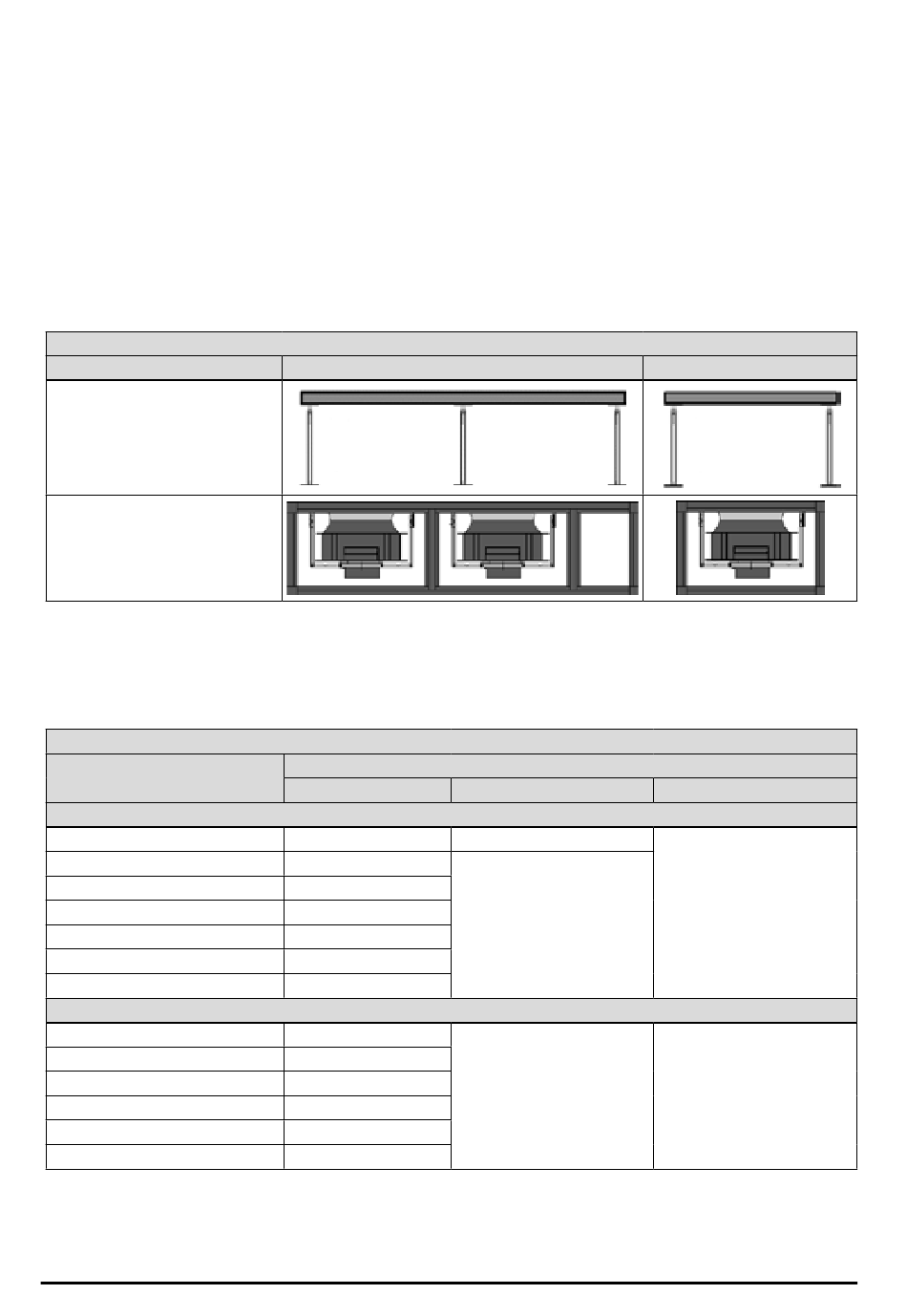

Im Folgenden werden die verschiedenen Arten von Plenen und Untergestellen vorgestellt:
Typologie
Verstellbare Untergestelle
Belüftete Untergestelle (Serie G)
5.1
ABMESSUNGEN DER UNTERGESTELLE
Die Abmessungen der Untergestelle können der Auftragsbestätigung, oder für Standardmodelle (gekennzeichnet durch
die numerische Reihenfolge der Codierung) den folgenden Tabellen entnommen werden:
Standardmodelle
071 – 141 – 10 – 20
211 – 251 – 30 – 50
301 – 302
361 – 461 – 422 – 512 – 80 – 110
662 – 852
932 – 160
220
70
461 - 612
150
932
230
300
Verstellbare und belüftete Untergestelle
Vorderansicht
Abmessungen der verstellbaren und belüfteten Untergestelle
Flächenbedarf - Dimensionen Standardmodelle (mm)
Länge
750
860
1410
1750
2300
2640
3495
1320
1490
2220
2390
3120
4020
Tiefe
Serie P
580
850
Serie G
900
28
Seitenansicht rechts/links
Min./Max. Höhe
300/600
550 (feste Höhe)
1000 (feste Höhe)
