10
BEISPIELE FÜR WASSER- UND KÄLTEKREISLÄUFE
10.1
BEISPIEL FÜR WASSERKREISLAUF MIT KALTWASSER

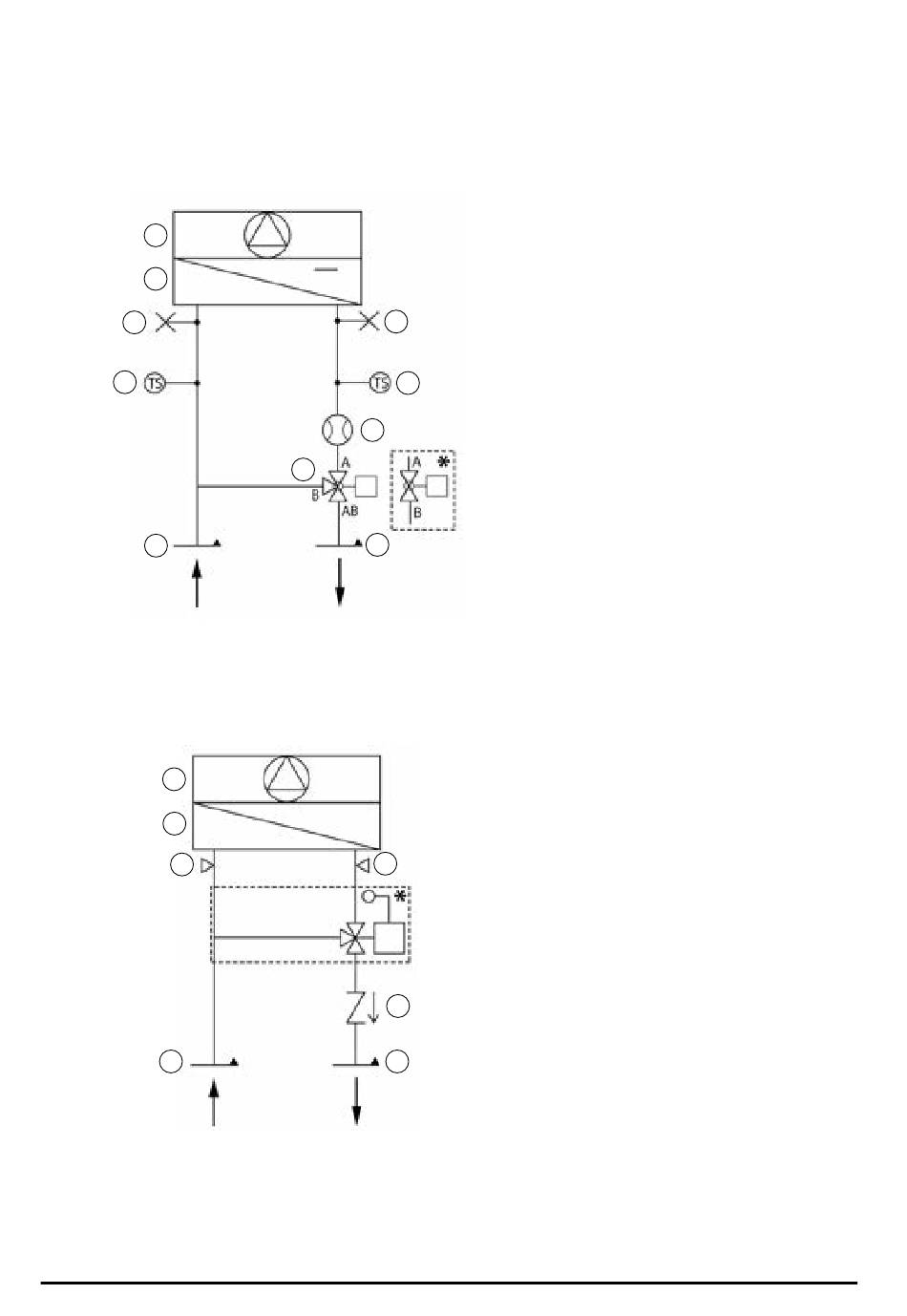

In der folgenden Abbildung ist der Wasserkreislauf der Einheiten mit Kaltwasserregister gezeigt.
E
D
C
B
A
10.2
KÄLTEKREISLAUF MIT LUFTGEKÜHLTEM VERFLÜSSIGER TMC
Die folgende Abbildung zeigt den Kühlkreislauf eines luftgekühlten Verflüssigers TMC.
D
C
B
A
C
F
G
H
I
B
E
F
62
A
Wassereintritt
B
Eingangstemperatur Wasser (Zubehör)
C
Manuelle Abblasventile
D
Kaltwasserregister
E
Ventilator
F
Ausgangstemperatur Wasser (Zubehör)
G
Messgerät für den Wasserdurchfluss
(Zubehör)
H
3-Wege-Kugelventil
I
Wasseraustritt
* 2-Wege-Kugelventil (Zubehör)
A
Heißgasleitung
B
Druckanschluss 1/4" Bördelverbindung
Einsteckteil SAE
C
Luftgekühlter Verflüssiger
D
Ventilator
E
Rückschlagventil Flüssigkeitsleitung
F
Flüssigkeitsleitung
* Ventil LAC - Low Ambient Control (Zubehör)
