ANSCHLUSS DER STELLANTRIEBE DER MOTORKLAPPEN DES PLENUM FREE COOLING (ZUBEHÖR)
Das Zubehör Plenum Free Cooling ist mit zwei Motorklappen ausgestattet, die vom Regler über ein Signal 0-10 V gesteuert sind.
Die Stellantriebe der Klappen werden an den Klappen montiert geliefert und mit 3 m Kabel ausgestattet, das in den

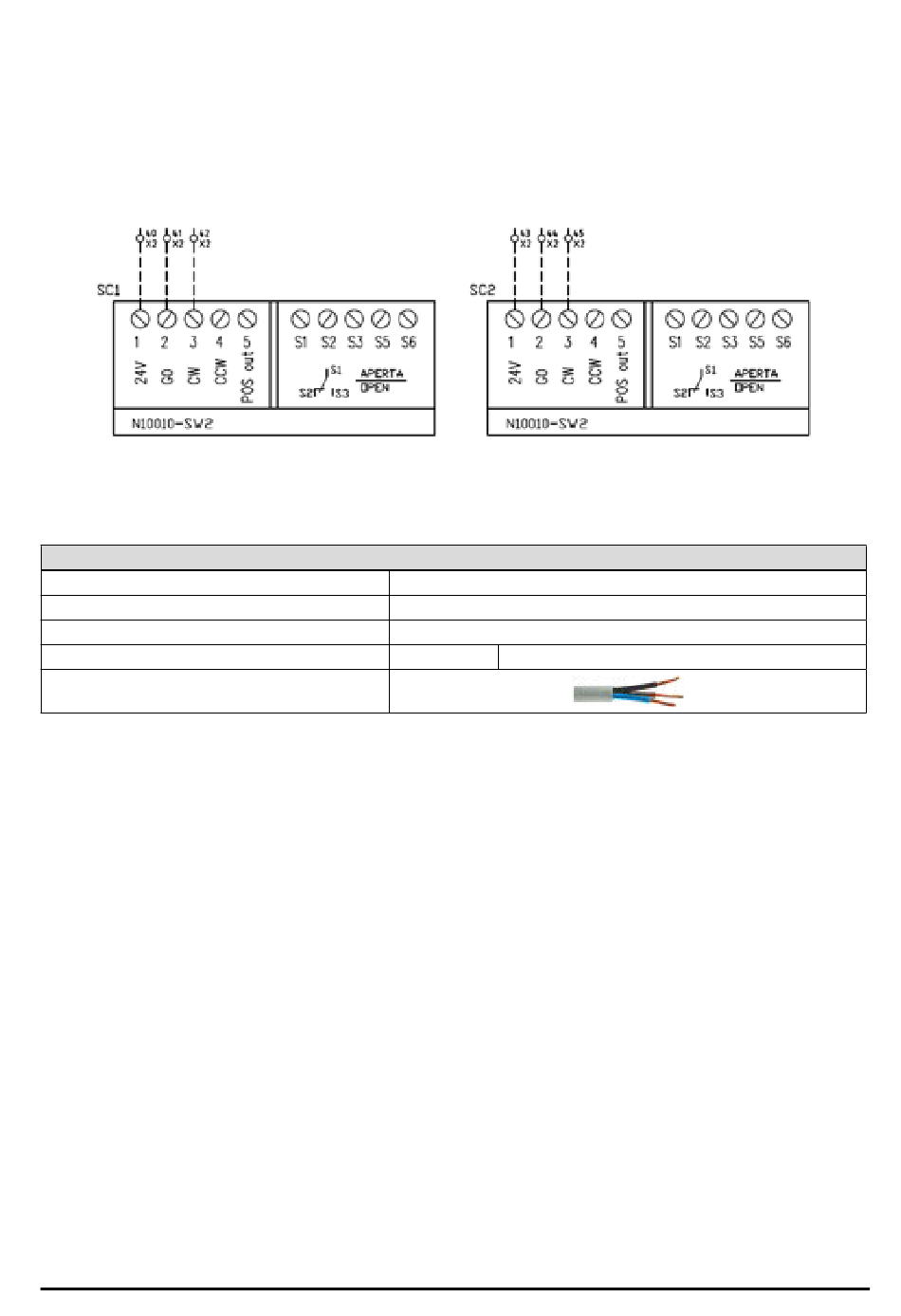

Stellantrieben vorverkabelt ist. Die Kabel der Stellantriebe müssen im elektrischen Schaltschrank der Einheit angeschlossen, siehe
Abbildung:
Der für die Verbindung zu verwendende Kabeltyp muss folgende Merkmale aufweisen:
Typ
Abschirmung
Querschnitt und Anzahl der Leiter
Maximale Länge
Beispiel
Anschluss der Stellantriebe der Klappen
Hauptmerkmale des Anschlusskabels
m
81
Signalübertragungskabel
Nicht erforderlich
3 x 0,5 mm
2
100
