8.3 ANSCHLUSS DER WASSERKREISLÄUFE MIT KALTWASSER - AUSFÜHRUNG FREE COOLING
Die Free Cooling-Maschinen werden mit bereits vorbereitetem Wasseranschlusskreis am Ventil und den wassergekühlten
Verflüssiger geliefert. Daher müssen die Wasserzufuhr- und Abflussleitungen des Kreislaufs zugeführt werden. Die Durchmesser der
Leitungen und die Ein- und Austrittsanschlüsse können der Auftragsbestätigung, oder für Standardmodelle (gekennzeichnet durch
die numerische Reihenfolge der Codierung) den folgenden Tabellen entnommen werden:
Standardmodelle
301 – 302
662 – 852
231
40
Der Höchstdruck des Versorgungswassers der Register beträgt 16 bar (1,6 MPa). Der Druckunterschied zwischen
der Rohrleitung des Wassereintritts am Ventil und derjenigen des Austritts darf maximal 2,5 bar (250 kPa) betragen, da es der
Rückzugsfeder bei höheren Druckunterschieden nicht gelingt, den Wasserfluss zu schließen. Bei höheren Druckunterschieden sind
oberhalb des Ventils Reduzierventile zu montieren.
8.3.1 AUSFÜHRUNG DER WASSERKREISLÄUFE MIT KALTWASSER - AUSFÜHRUNG FREE COOLING

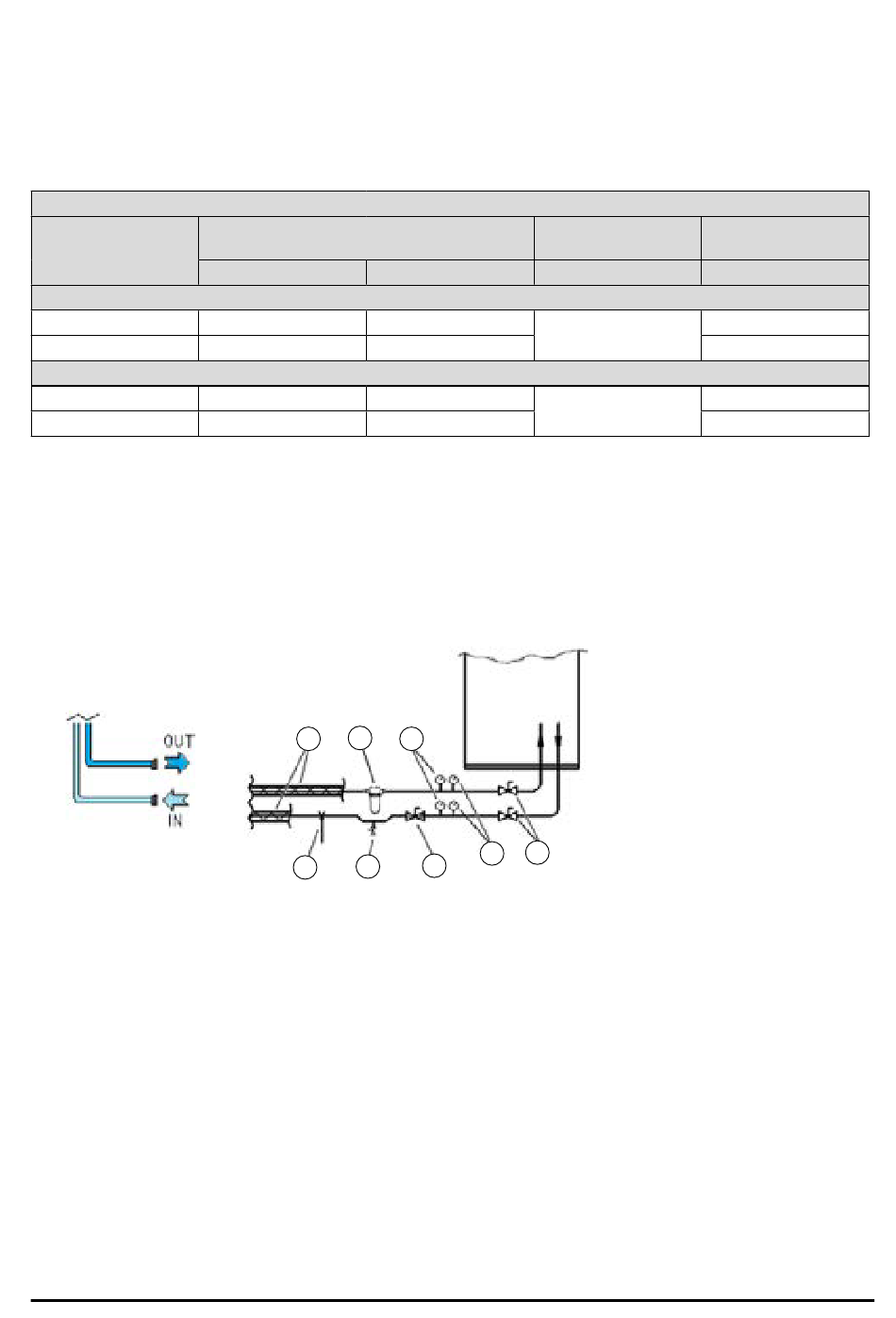

Die Position der Wassereintritt- und -austrittsanschlüsse ist in der unten stehenden Abbildung gezeigt. Darüber hinaus sind
die Anschlüsse auch durch Klebeschilder angezeigt, die an den Rohren der Einheit in der Nähe der Anschlüsse selbst angebracht sind.
Wasseranschlüsse
Zum optimalen Aufbau der Rohrleitungen des Kreislaufs raten wir, die folgenden Hinweise zu befolgen:
• Rohrleitungen verwenden, die für die Druckwerte des Kreislaufs geeignet sind (Kupfer, Stahl oder Kunststoff ).
• Die Rohrleitungen mit entsprechenden Halterungen verbügeln.
• Beide Rohrleitungen mit Isolierstoffen vom Typ Armaflex isolieren.
• Sperrventile montieren, um die Wartung zu erleichtern.
• Ein Thermometer und ein Manometer am Ein- und Austritt montieren.
• Einen Abfluss im untersten Teil des Kreislaufs montieren.
• Einen mechanischen Filter mit 50 µ auf der Versorgungsleitung installieren.
• Ein Einregulierventil an der Rücklaufleitung montieren.
• Bei Bedarf Wasser und Glykol verwenden.
Wasseranschlüsse
Ø Durchmesser Anschlüsse
Zoll
Serie P
1-1/4"
1-1/2"
Serie R
1"
1-1/4"
B
A C
F
G
H
Versorgungsleitung der Wasserkreisläufe
41
Gewinde
DN ISO 7/1
32
Mutterteil
40
25
Mutterteil
32
A
B
C
D
E
F
G
H
D
E
Volumen des
Wasserkreislaufs
dm
3
13,5
27,5
15,5
22,5
Dämmmaterial Armaflex
Mechanischer Filter
Thermometer
Sperrventile
Manometer
Ausgleichsventil
Auslass
Halterungen
