3.2 INSTALLATION VON PLENEN UND KANALABSCHNITTEN ÜBER DER EINHEIT
Je nach Art des Plenums kann die Befestigung auf zwei Arten ausgeführt werden:
• Einheit mit Aufbau aus Blech: Mit Bolzen, die in die entsprechenden Ösen eingeführt werden müssen.
• Einheit mit Aufbau aus Aluminiumprofilen: Mit Befestigungsbügeln.
Bei den Modellen mit Befestigungsbügeln müssen diese mit selbstbohrenden Schrauben an den Aluminiumträgern der
Einheit befestigt werden. Die Bügel müssen auf allen Seiten der Einheit in zentraler Position befestigt werden.
Für die Installation des Plenums und der Kanalabschnitte ist wie folgt vorzugehen.
1) Eine Dichtung auf die Profile des Plenums (Gummi oder äquivalentes Material mit Mindestdicke von 5 mm) geben und es
auf der Einheit positionieren, dabei darauf achten, dass es mit den Profilen übereinstimmt.
2) Die Einheit mit selbstbohrenden Schrauben oder Bolzen geeigneter Größe am Plenum fixieren (Modelle ohne Befestigungsbügel).

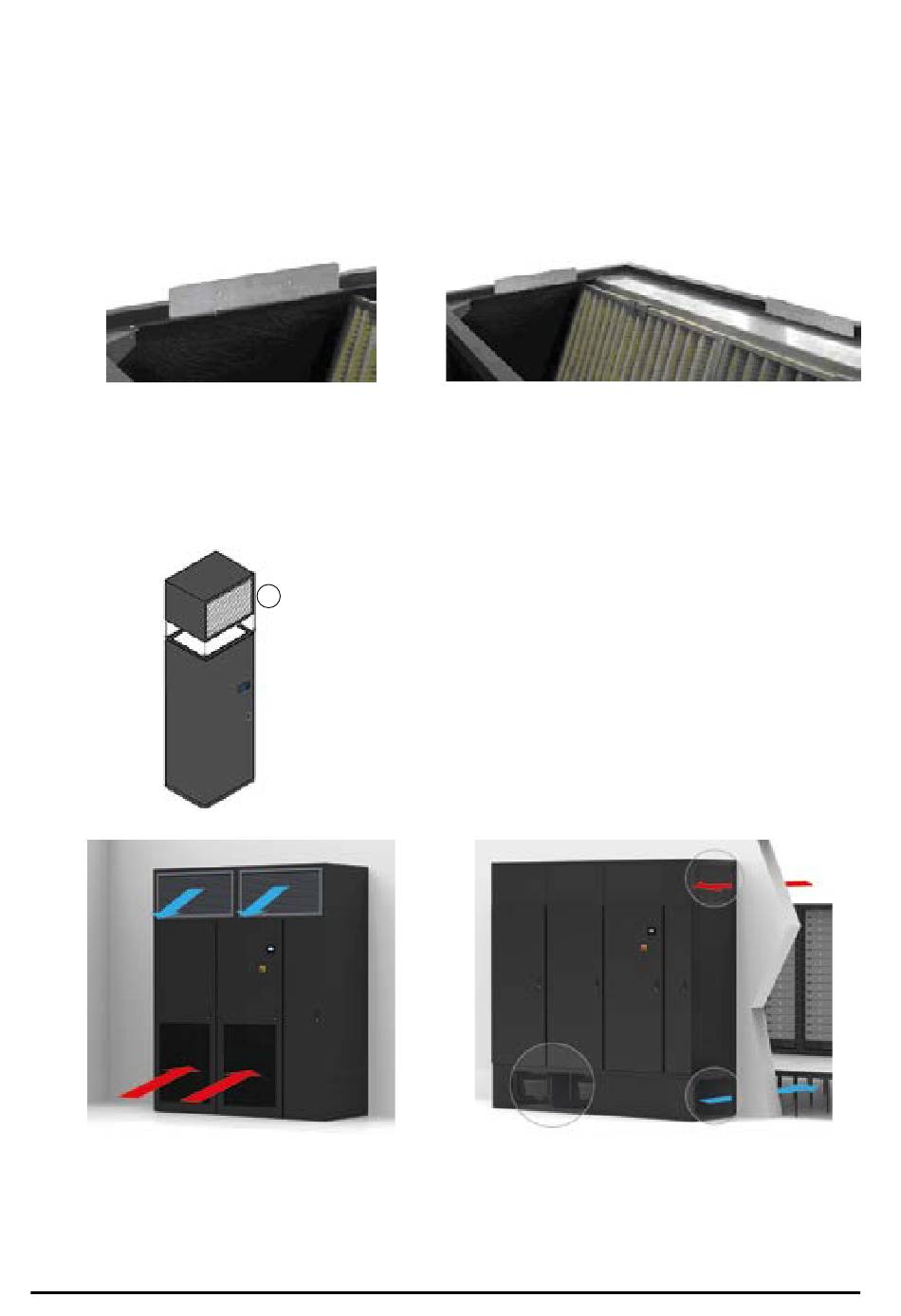

Befestigung der Bügel
A
Installationsbeispiel mit Plenum im oberen Teil
22
A Plenum
