10.13 KÜHLKREISLAUF FREE COOLING MIT DOPPELTEM VERDICHTER

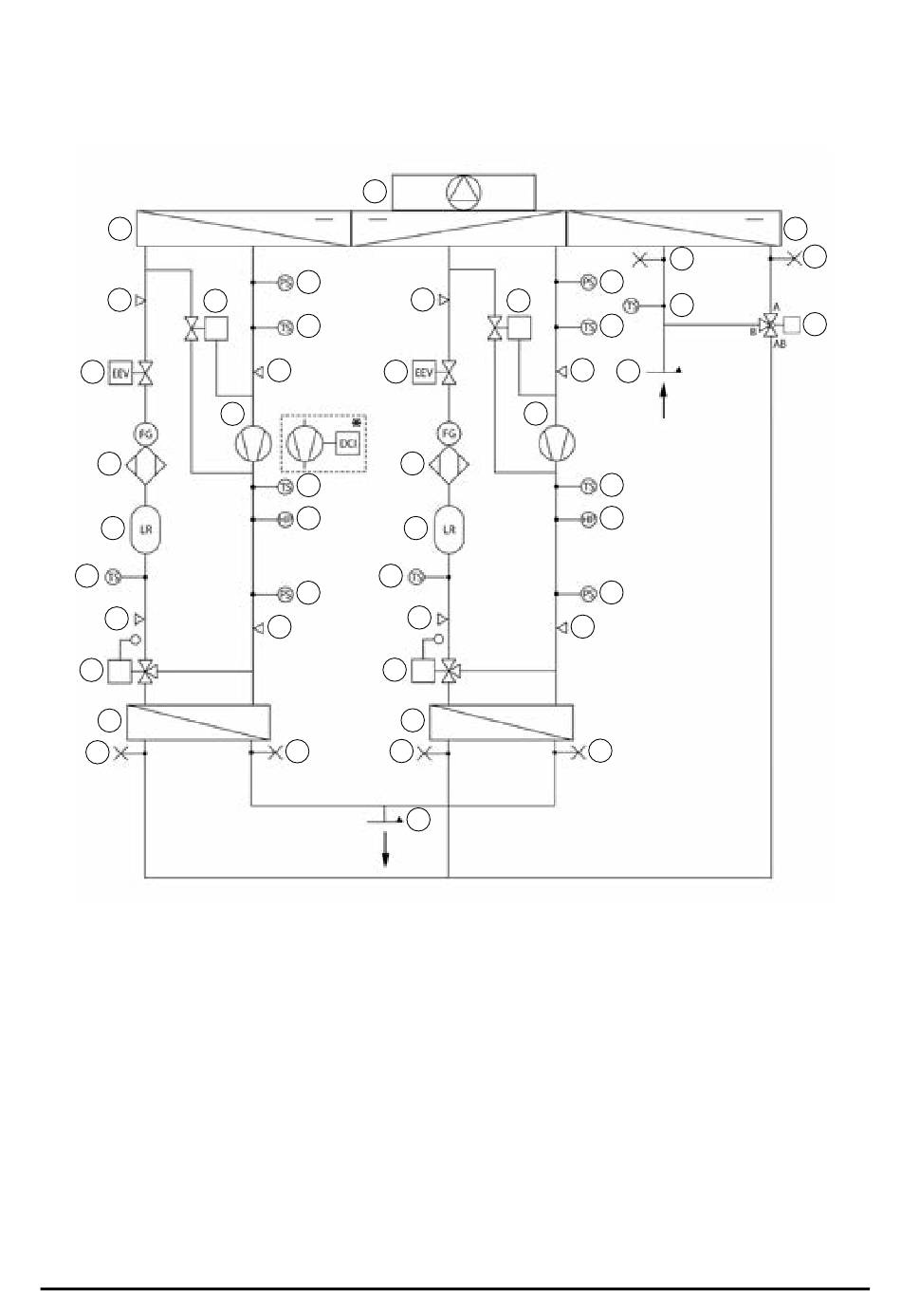

In der folgenden Abbildung ist der Kühlkreislauf der Einheiten Free Cooling mit doppletem Verdichter dargestellt.
I
H
M
G
F
E
D
C
B
A
c
Kühlkreislauf:
A
Wassergekühlter Verflüssiger
B
Ventil LAC zur Kontrolle des
Verflüssigungsdrucks
C
Druckanschluss 5/16"
Bördelverbindung Einsteckteil
SAE
D
Sonde Flüssigkeitstemperatur
E
Flüssigkeitsempfänger
F
Entfeuchterfilter mit
Flüssigkeitsschauglas
G
Elektronisches Expansionsventil
H
Druckanschluss 5/16 "
Bördelverbindung Einsteckteil
SAE (für Kältemittelfüllung)
J
K
L
C
G
N
O
P
D
Q
C
B
c
I
Direktverdampfungsregister
J
Ventilator
K
Sonde Verdampfungsdruck.
L
Sonde Ansaugtemperatur
M
Einspritzventil Heißgas Frostschutz
N
Verflüssiger
O
Sonde Auslasstemperatur
P
Hochdruckwächter mit
manuellem Reset (41 Bar)
Q
Sonde Verflüssigungsdruck
* Verdichter mit Inverter DC (Zubehör)
H
M
N
F
E
C
A
c
f
73
c
K
b
L
C
a
O
P
Q
C
c
Wasserkreislauf:
a
Wassereintritt
b
Eingangstemperatur Wasser
c
Manuelle Abblasventile
d
Kaltwasserregister
e
3-Wege-Kugelventil
f
Wasseraustritt
d
c
e
