10.3 KÜHLKREISLAUF MIT EINZELNEM VERDICHTER UND EXTERNEM VERFLÜSSIGER

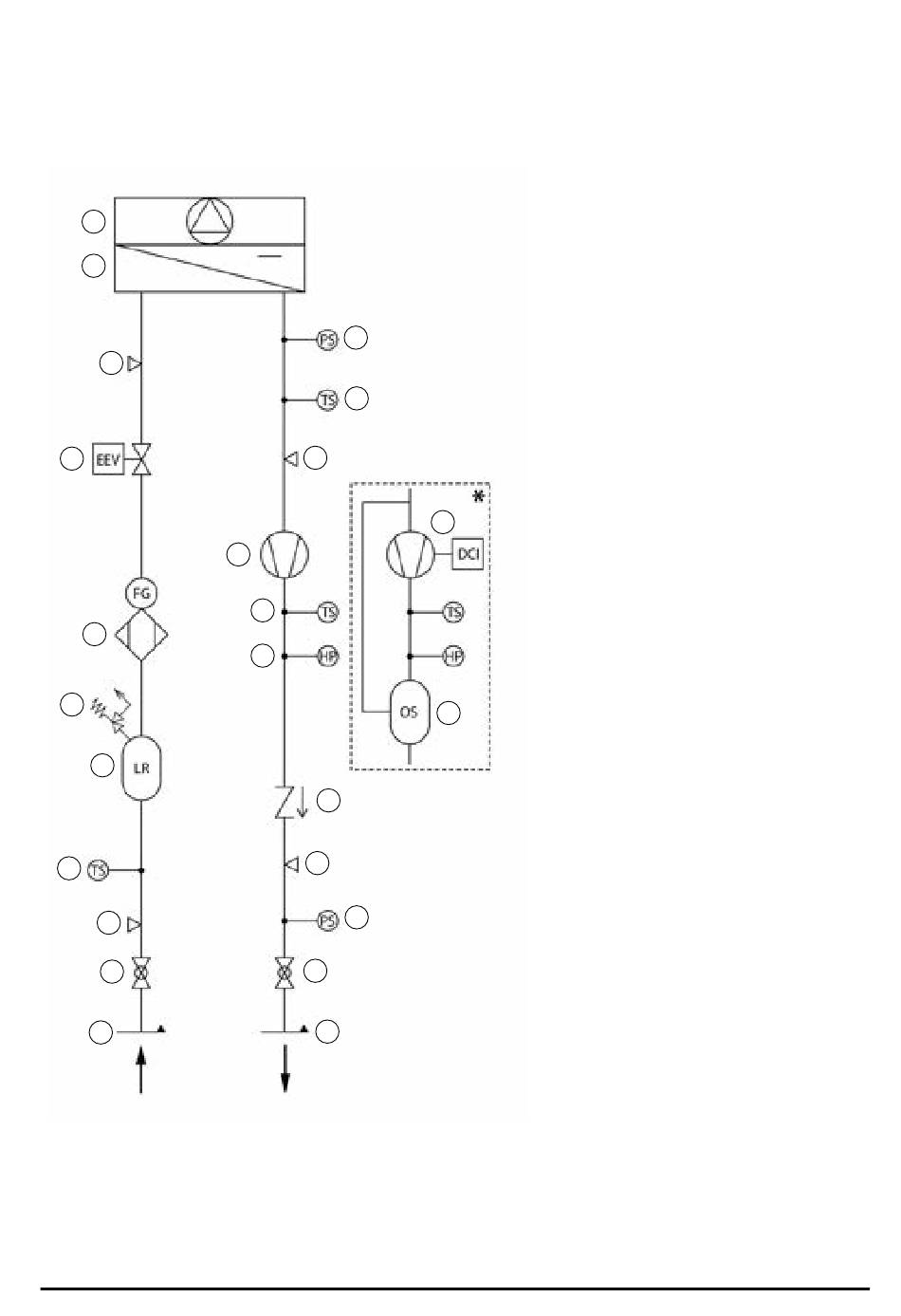

In der folgenden Abbildung ist der Kühlkreislauf der Einheiten mit einzelnem Verdichter und externem Verflüssiger
dargestellt.
K
J
I
H
G
F
E
D
C
B
A
L
M
C
N
O
P
Q
C
R
S
T
A Flüssigkeitsleitung
B Hahn Flüssigkeitsleitung
C Druckanschluss 5/16" Bördelverbindung
Einsteckteil SAE
D Sonde Flüssigkeitstemperatur
E Flüssigkeitsempfänger
F Sicherheitsventil (44 Bar)
1
G Entfeuchterfilter mit Flüssigkeitsschauglas
H Elektronisches Expansionsventil
I Druckanschluss 5/16 " Bördelverbindung
Einsteckteil SAE (für Kältemittelfüllung)
J Direktverdampfungsregister
K Ventilator
L Sonde Verdampfungsdruck.
M Sonde Ansaugtemperatur
N Verflüssiger
O Sonde Auslasstemperatur
2
P Hochdruckwächter mit manuellem Reset
(41 Bar)
Q Rückschlagventil Heißgasleitung
R Sonde Verflüssigungsdruck
S Hahn Heißgasleitung
T Heißgasleitung
* Verdichter mit Inverter DC (Zubehör)
1 Verdichter mit Inverter DC
2 Ölabscheider
63
