10.8

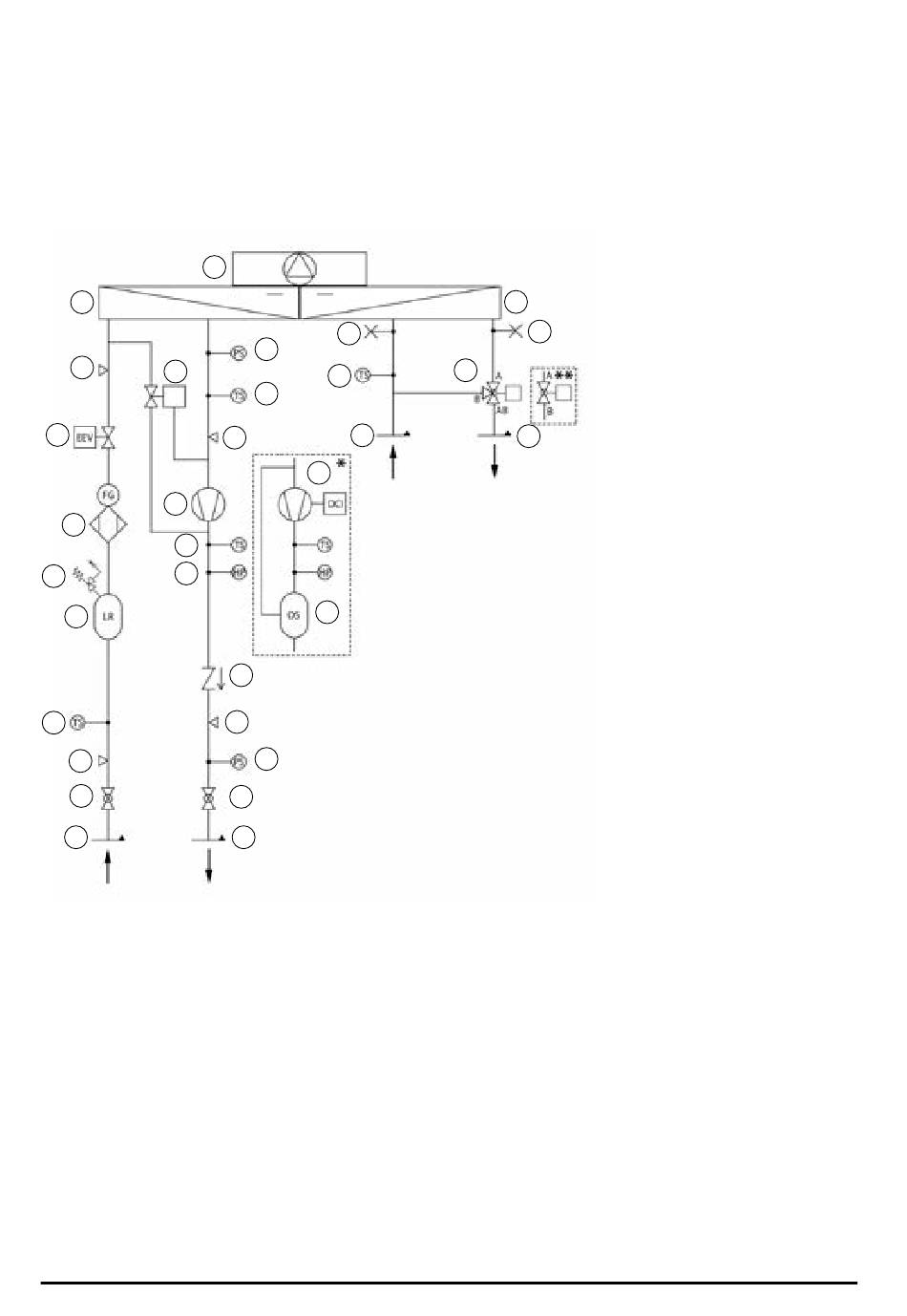

KÜHLKREISLAUF TWO SOURCES MIT EINZELNEM VERDICHTER UND EXTERNEM VERFLÜSSIGER
In der folgenden Abbildung ist der Kühlkreislauf der Einheiten Two Sources mit einzelnem Verdichter und externem
Verflüssiger dargestellt.
K
J
I
N
H
O
G
P
Q
F
E
D
C
B
A
c
L
b
M
a
C
1
2
R
C
S
T
U
d
c
e
f
68
Kühlkreislauf:
A
Flüssigkeitsleitung
B
Hahn Flüssigkeitsleitung
C
Druckanschluss 5/16"
Bördelverbindung Einsteckteil
SAE
D
Sonde Flüssigkeitstemperatur
E
Flüssigkeitsempfänger
F
Sicherheitsventil (44 Bar)
G
Entfeuchterfilter mit
Flüssigkeitsschauglas
H
Elektronisches Expansionsventil
I
Druckanschluss 5/16 "
Bördelverbindung Einsteckteil
SAE (für Kältemittelfüllung)
J
Direktverdampfungsregister
K
Ventilator
L
Sonde Verdampfungsdruck.
M
Sonde Ansaugtemperatur
N
Einspritzventil Heißgas Frostschutz
O
Verflüssiger
P
Sonde Auslasstemperatur
Q
Hochdruckwächter mit
manuellem Reset (41 Bar)
R
Rückschlagventil Heißgasleitung
S
Sonde Verflüssigungsdruck
T
Hahn Heißgasleitung
U
Heißgasleitung
* Verdichter mit Inverter DC (Zubehör)
1
Verdichter mit Inverter DC
2
Ölabscheider
Wasserkreislauf:
a
Wassereintritt
b
Eingangstemperatur Wasser
c
Manuelle Abblasventile
d
Kaltwasserregister
e
3-Wege-Kugelventil
f
Wasseraustritt
** 2-Wege-Kugelventil (Zubehör)
