11.4
ANSCHLUSS DER MITGELIEFERTEN TEMPERATUR- UND FEUCHTIGKEITSSONDE (ZUBEHÖR)
Das mitgelieferte Zubehör der Temperatur- und Feuchtigkeitssonde ermöglicht die Erfassung von Temperatur und
Feuchtigkeit im Raum bei Anlagen, bei denen die Erfassung an der Abluft nicht wahrheitsgetreu oder befriedigend ist, wie zum
Beispiel Anlagen mit partiellem externem Luftauslass an der Abluft.
Die gelieferte Sonde ist für die Wandinstallation bestimmt. Die Sonde sollte in einer Höhe von mindestens 1600 mm vom
Boden positioniert werden.

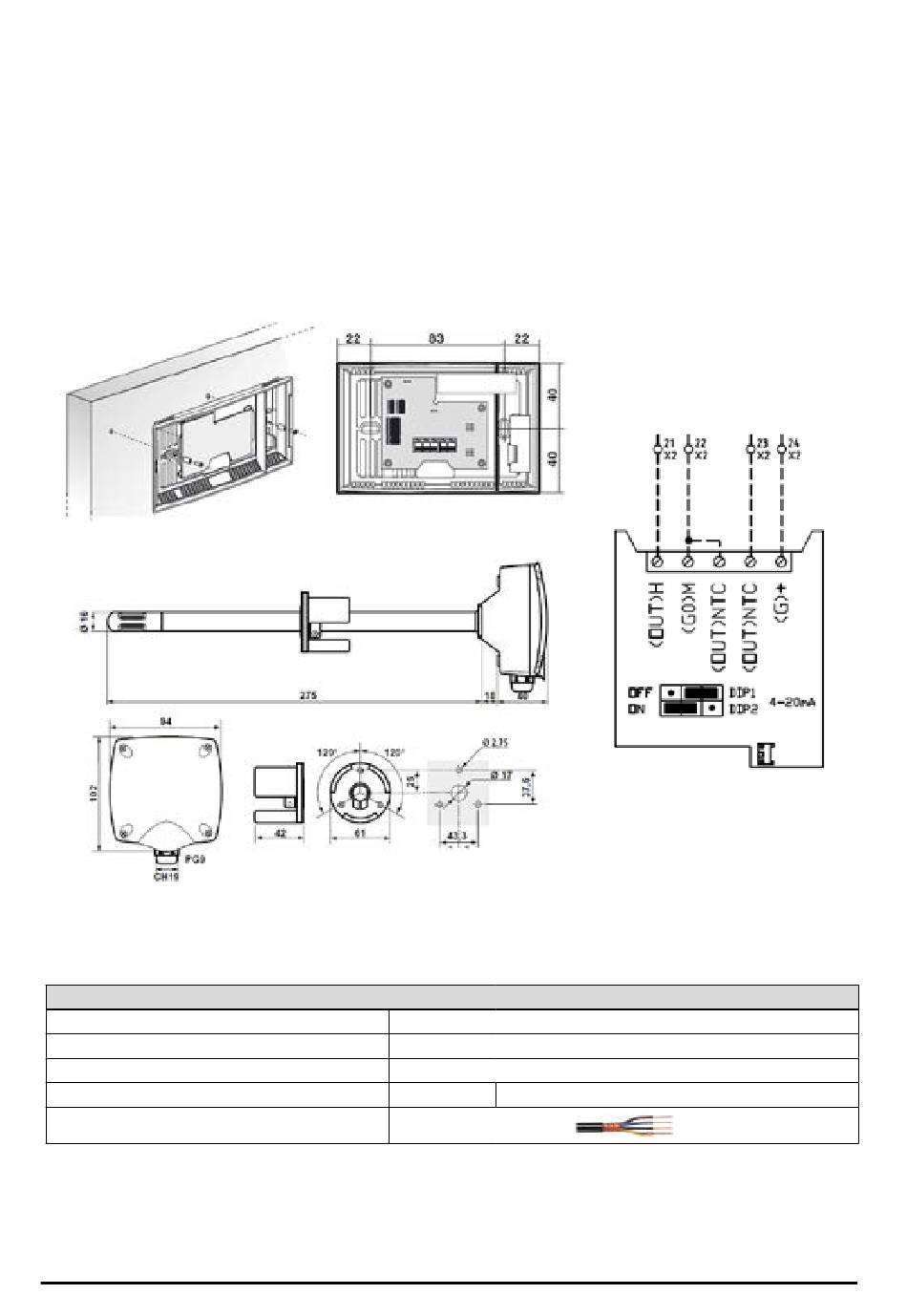

Die Verbindungen müssen gemäß dem mit der Einheit gelieferten Schaltplan ausgeführt werden. In der Abbildung unten
ist die Verbindungsklemmleiste der Sonde und die Positionierung der Jumper für deren korrekten Betrieb zu sehen.
Bohrschablone für Wandinstallation
Bohrschablone für Kanalinstallation
Der für die Verbindung zu verwendende Kabeltyp muss folgende Merkmale aufweisen:
Typ
Abschirmung
Querschnitt und Anzahl der Leiter
Maximale Länge
Beispiel
Hauptmerkmale des Anschlusskabels
Verzinntes Kupfergeflecht - deckt min. 65%
m
78
Anschluss der Sonde und
Positionierung der Jumper
Signalübertragungskabel
4 x 0,35 mm
2
100
