10.7
BEISPIEL FÜR WASSERKREISLAUF TWO SOURCES MIT KALTWASSER-KREISLÄUFEN

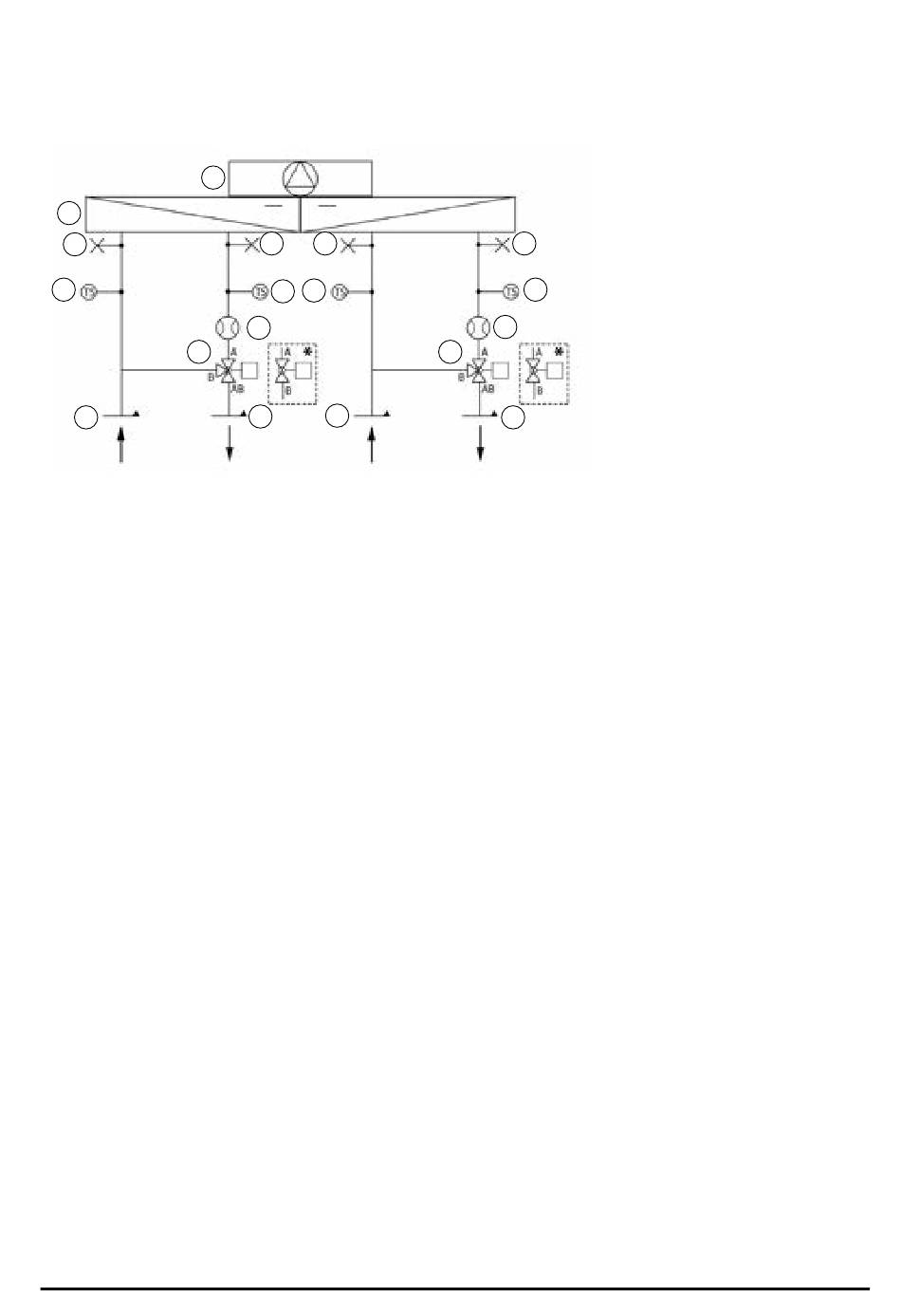

In der folgenden Abbildung ist der Wasserkreislauf der Einheiten Two Sources mit Kaltwasserregister gezeigt.
E
D
C
B
H
A
C
C
B
F
G
A
I
C
F
G
H
I
67
A
Wassereintritt
B
Eingangstemperatur Wasser
(Zubehör)
C
Manuelle Abblasventile
D
Kaltwasserregister
E
Ventilator
F
Ausgangstemperatur Wasser
(Zubehör)
G
Messgerät für den Wasserdurchfluss
(Zubehör)
H
3-Wege-Kugelventil
I
Wasseraustritt
* 2-Wege-Kugelventil (Zubehör)
