11.5
ANSCHLUSS DER MITGELIEFERTEN RAUCH- UND FEUERDETEKTOREN (ZUBEHÖR)
Die als Zubehör mitgelieferten Rauch- und Feuerdetektoren ermöglichen den Nachweis der Anwesenheit von Rauch oder
Flammen in der Umgebung.
Die gelieferte Sonde ist für die Wandinstallation bestimmt. Die Verbindungen müssen gemäß dem mit der Einheit gelieferten

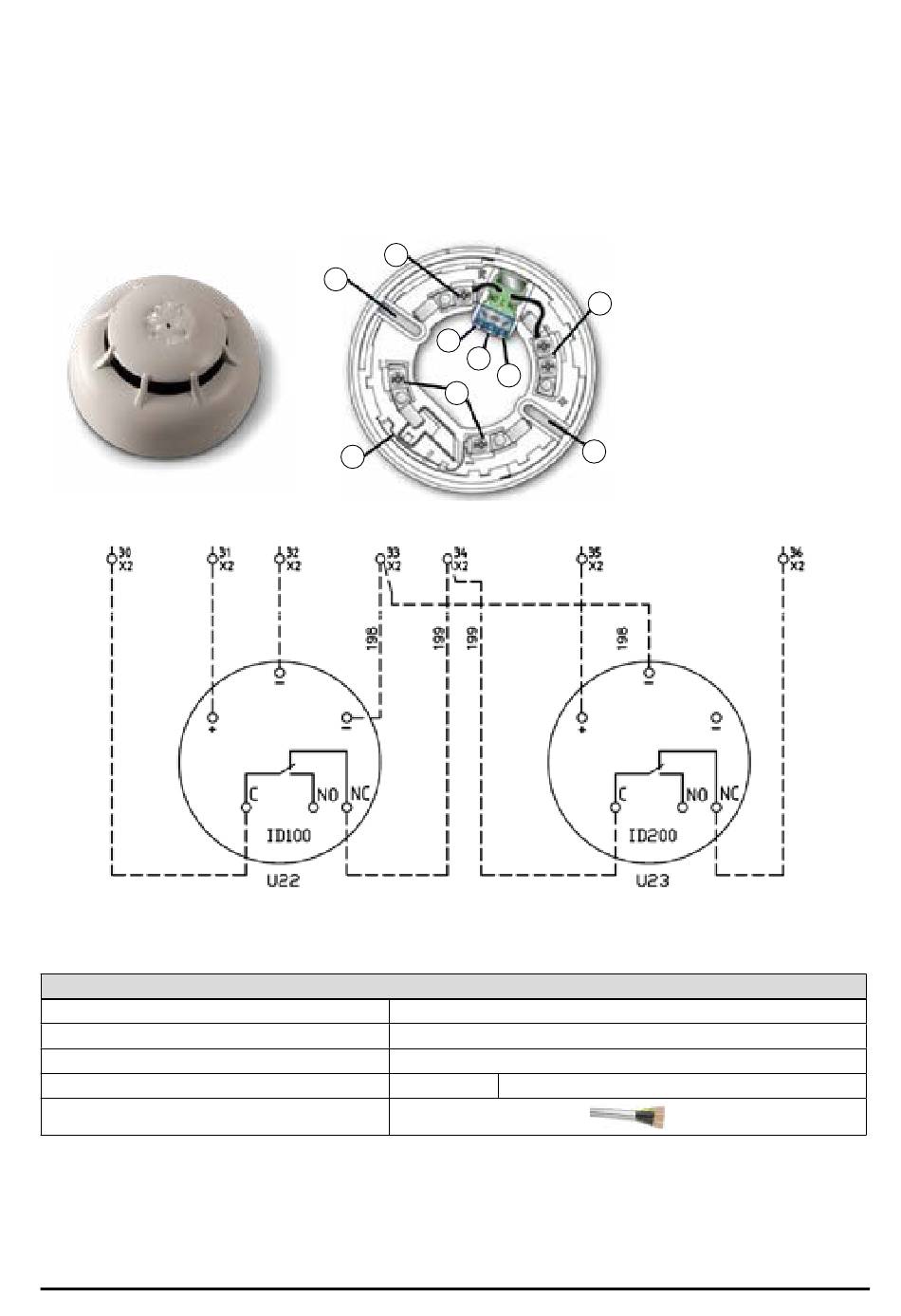

Schaltplan ausgeführt werden. In der Abbildung unten ist die Verbindungsklemmleiste der Sonde und die Positionierung der Jumper
für deren korrekten Betrieb zu sehen.
Rauch- und Flammensensoren
Der für die Verbindung zu verwendende Kabeltyp muss folgende Merkmale aufweisen:
Typ
Abschirmung
Querschnitt und Anzahl der Leiter
Maximale Länge
Beispiel
B
A
E
D
H
Verankerungs- und Anschlussbasis
Anschluss der Rauch- und Flammensensoren
Hauptmerkmale des Anschlusskabels
m
79
C
F
G
A
Kabel Fror 450/750 V
Nicht erforderlich
7 x 1 mm
A
Verankerungsbohrungen
B
Terminal "R"
C
Terminal "+"
D
Terminal "-"
E
Terminal Relais "NO"
F
Terminal Relais "C"
G
Terminal Relais "NC"
H
Blättchen für Kurzschluss
