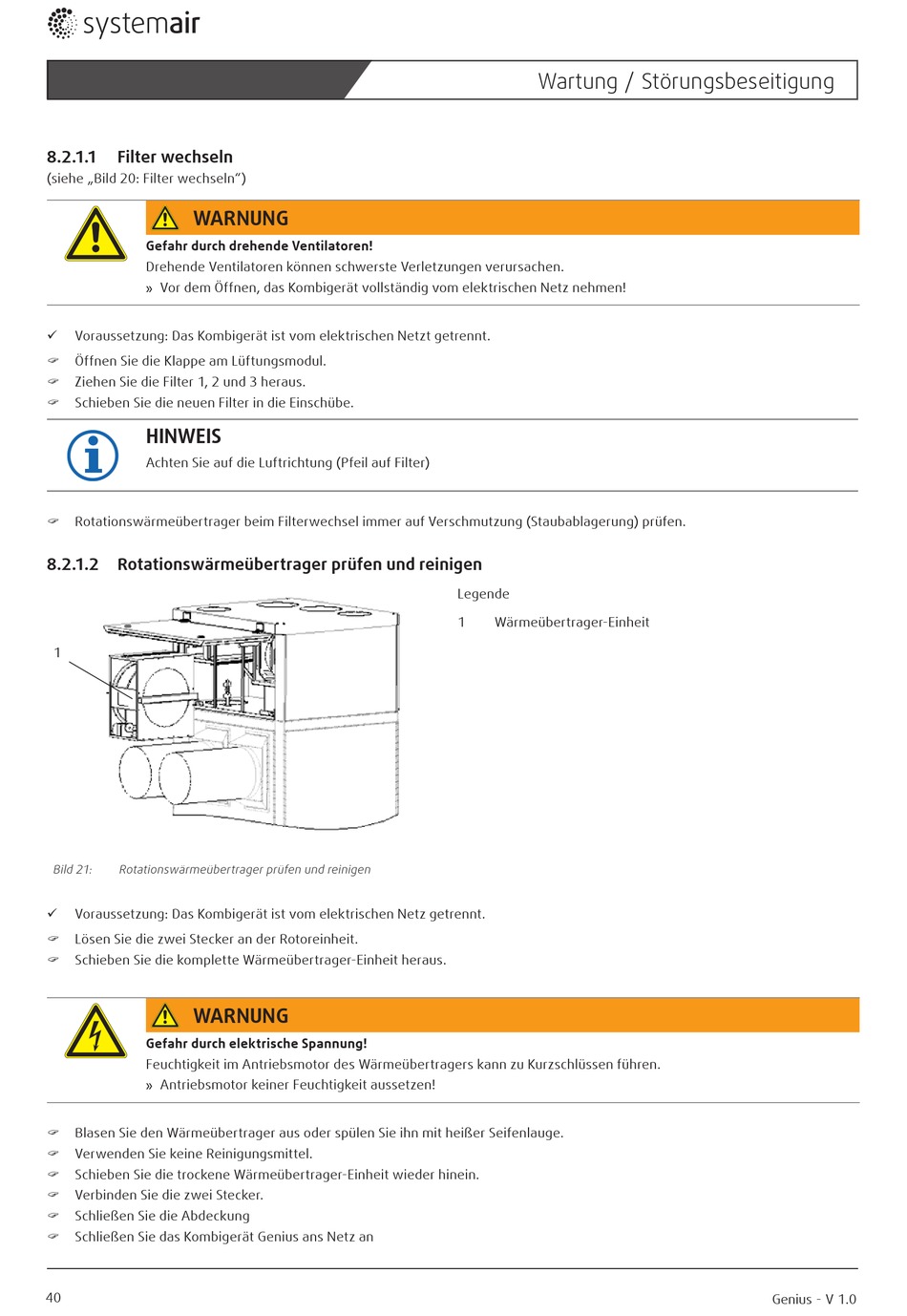

Filter Wechseln; Rotationswärmeübertrager Prüfen Und Reinigen - SystemAir Genius Montage-, Wartungs- Und Serviceanleitung

8.2.1.1

Filter wechseln

(siehe „Bild 20: Filter wechseln")
WARNUNG
Gefahr durch drehende Ventilatoren!
Drehende Ventilatoren können schwerste Verletzungen verursachen.
» Vor dem Öffnen, das Kombigerät vollständig vom elektrischen Netz nehmen!
Voraussetzung: Das Kombigerät ist vom elektrischen Netzt getrennt.
9
Öffnen Sie die Klappe am Lüftungsmodul.
"
Ziehen Sie die Filter 1, 2 und 3 heraus.
"
Schieben Sie die neuen Filter in die Einschübe.
"
HINWEIS
Achten Sie auf die Luftrichtung (Pfeil auf Filter)
Rotationswärmeübertrager beim Filterwechsel immer auf Verschmutzung (Staubablagerung) prüfen.
"
8.2.1.2 Rotationswärmeübertrager prüfen und reinigen
1
Bild 21: Rotationswärmeübertrager prüfen und reinigen
Voraussetzung: Das Kombigerät ist vom elektrischen Netz getrennt.
9
Lösen Sie die zwei Stecker an der Rotoreinheit.
"
Schieben Sie die komplette Wärmeübertrager-Einheit heraus.
"
WARNUNG
Gefahr durch elektrische Spannung!
Feuchtigkeit im Antriebsmotor des Wärmeübertragers kann zu Kurzschlüssen führen.
» Antriebsmotor keiner Feuchtigkeit aussetzen!
Blasen Sie den Wärmeübertrager aus oder spülen Sie ihn mit heißer Seifenlauge.
"
Verwenden Sie keine Reinigungsmittel.
"
Schieben Sie die trockene Wärmeübertrager-Einheit wieder hinein.
"
Verbinden Sie die zwei Stecker.
"
Schließen Sie die Abdeckung
"
Schließen Sie das Kombigerät Genius ans Netz an
"
40
Wartung / Störungsbeseitigung
Legende
1 Wärmeübertrager-Einheit
Genius - V 1.0
