SystemAir Genius Bedienungsanleitung

Kontrollierte wohnungslüftung mit wärmerückgewinnung, heizen, warmwasserbereitung, kühlen
Vorschau ausblenden Andere Handbücher für Genius:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

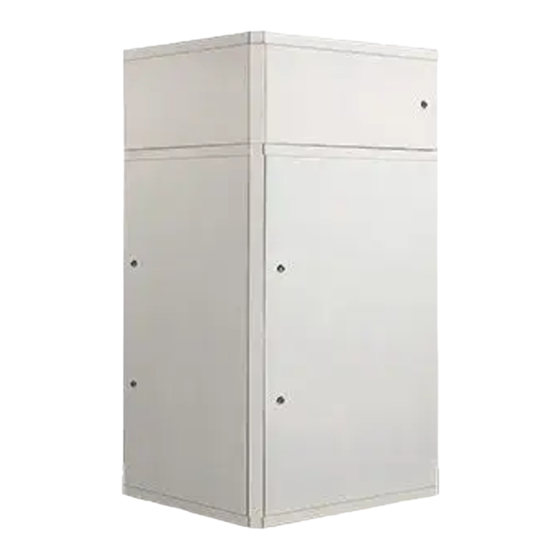

Kombigerät Genius
Kontrollierte Wohnungslüftung mit Wärmerückgewinnung,
Heizen, Warmwasserbereitung, Kühlen
Bedienungsanleitung
DE
Seite 3 - Seite 71
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir Genius

Inhaltszusammenfassung für SystemAir Genius

  • Seite 1 Kombigerät Genius Kontrollierte Wohnungslüftung mit Wärmerückgewinnung, Heizen, Warmwasserbereitung, Kühlen Bedienungsanleitung Seite 3 - Seite 71...
  • Seite 2 Verwender nicht von eigenen Beurteilungen und Prüfungen. Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen. Alle Rechte liegen bei der Systemair GmbH auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopie- und Weitergaberecht, liegt bei uns.

  • Seite 3: Inhaltsverzeichnis

    Tarife der Energieversorgungsunternehmen ..50 Betrieb mit einer raumluftunabhängigen Solltemperaturen/Einstellungen ......51 Feuerstätte (Ofen-Funktion) ........8 Lüftungsstufen ............54 Das Kombigerät Genius im Detail ......9 Wartung / Störungsbeseitigung ......55 Technische Daten ............10 Alarmstatus ..............55 Betrieb/Bedienung über Webseite/App .....12 Filterwechsel und Rotorreinigung ......60 Allgemeine Hinweise / Aufbau .......

  • Seite 4: Allgemeine Hinweise

    Hinweise zur Dokumentation WARNUNG Gefahr durch unsachgemäßen Umgang Diese Bedienungsanleitung beschreibt den sicheren Gebrauch des Kombigerätes. » Bedienungsanleitung genau lesen! » Bedienungsanleitung in der Nähe des Kombigerätes aufbewahren. Sie muss ständig am Einsatzort zur Verfügung stehen. Genius - V 1.0...

  • Seite 5: Wichtige Sicherheitsinformationen

    Ihren persönlichen Bedürfnissen entspricht. Um ein unbeabsichtigtes Verstellen der anlagenspezifischen Parameter zu verhindern, sind diese durch ein Passwort geschützt. Die Parameter, die zur Anpassung des Geräts an Ihre persönlichen Bedürfnisse dienen, sind nicht gesichert. » Anlagenspezifischen Einstellungen der Regelung nicht verändern! Genius - V 1.0...

  • Seite 6: Personal

    Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt. Einsatzgrenzen: Das Kombigerät Genius hat als Einsatzgrenze 180 m² Wohnfläche auf Grund des maximalen Nennvolumenstromes der kontrollierten Wohnungslüftung. Auf Grund der Heizleistung gelten folgende Einsatzgrenzen: ≤KfW 55:...

  • Seite 7: Systembeschreibung

    Einsatz eines herkömmlichen Heizsystems oft überdimensioniert. Das Kombigerät Genius ist ein neuartiges Heizsystem auf der Grundlage der Heizung und Kühlung über die Lüftungskanäle. Dies wird über eine zeitweilige Erhöhung des Volumenstroms in Kombination mit einer Luft/Luft/Wasser-Wärmepumpe erreicht. Diese Wärme- pumpe liefert auch das warme Wasser.

  • Seite 8: Zusätzlicher Wärmebedarf Und Notbetrieb

    HINWEIS Diese Funktion muss manuell zu- und auch wieder abgeschaltet werden. Sie können das Kombigerät Genius gemeinsam mit einer raumluftunabhängigen Feuerstätte betreiben. Da das Kombigerät die komplette Heizungsfunktion gewährleistet, darf sie nicht abgeschaltet werden, was nur bei einer raumluftunabhängiger Ausführung möglich ist.

  • Seite 9: Das Kombigerät Genius Im Detail

    Systembeschreibung Das Kombigerät Genius im Detail Modul Lüftung • Rotationswärmeübertrager mit Feuchte-Rückgewinnung • Beheizung und Kühlung des Hauses über die Zuluftleitungen der Lüftungsanlage Modul Wärmepumpe • Reversible Luft-Luft/Luft-Wasser-Wärmepumpe für Heizen/Kühlen/Warmwasser • Stufenlos geregelter Kompressor zur exakten Anpassung an den jeweiligen Heiz- oder Kühlbedarf...

  • Seite 10: Technische Daten

    Zirkulation 1“ AG Kondensat Schlauchanschluss 15 mm (5 Stück) Sicherheitsventil 3/4“ AG Außenluft Lüftung DN 160 Außenluft Wärmepumpe DN 250 Abluft DN 160 Zuluft DN 200 Sekundärluft DN 200 Genius Tabelle 1: Technische Daten des Kombigeräts Genius - V 1.0...
  • Seite 11 Systembeschreibung Genius Einheit Daten Fortluft Lüftung/Wärmepumpe DN 250 Sonstiges Kältemittel R410A Füllmenge Kältemittel Speicherinhalt Ausdehnungsgefäß Sicherheitsventil Speicherladekreis Genius Tabelle 1: Technische Daten des Kombigeräts Genius - V 1.0...

  • Seite 12: Betrieb/Bedienung Über Webseite/App

    Oder Sie geben für den Sollwert 47 ein, das Programm macht daraus 47 °C. Das Kombigerät Genius regeln Sie sehr einfach über einen Laptop/PC bzw. über die App (Applikation) von Systemair für ein Smart- phone mit dem Betriebssystem Android. Dabei erhalten Sie einen Überblick über alle für Sie wichtigen Funktionen und Parameter.

  • Seite 13: Zugang - Login

    " Klicken Sie auf Anmelden " » Die Übersicht-Seite von Genius erscheint. » Sie befinden sich nun in der Benutzerebene. Hier stellen Sie die wichtigsten Regelparameter ein. Parameter/Einstellungen in der Benutzerebene Die Benutzerebene setzt sich aus folgenden Seiten (Reitern) zusammen: •...

  • Seite 14: Istwert/Sollwert

    Legionellenschaltung Nein Notbetrieb WW Nein Bild 4: Seite Istwert/Sollwert Temperaturen Das Feld zeigt die aktuellen Temperaturen der verschiedenen Fühler. Temperaturen Außentemperatur 3,8 °C Zulufttemperatur 37,0 °C Fortlufttemperatur 7,5 °C Ablufttemperatur 22,7 °C Warmwasser Temperatur 44,9 °C Genius - V 1.0...

  • Seite 15: Anzeige Des Status

    Heizstab. Beides muss manuell aktiviert werden. (siehe „4.4.2 Warmwasser“ auf Seite 17 und „4.4.3 PTC-Nachheizelemente“ auf Seite 17). Rotoralarm (siehe „8.1.3 Alarme“ auf Seite 56) Wärmepumpenalarm Ein Fehler der Wärmepumpe ist aufgetreten. Der Notbetrieb kann aktiviert werden. Genius - V 1.0...

  • Seite 16: Einstellen Der Lüftung

    20 °C Verschiebung (-3 bis +3) 0 °C Sollvorgabe Kühlkurve Sollvorgabe bei (32) 26 °C Sollvorgabe bei (30) 25 °C Sollvorgabe bei (28) 24 °C Sollvorgabe bei (26) 23 °C Verschiebung (-3 bis +3) 0 °C Genius - V 1.0...

  • Seite 17: Einstellungen Des Warmwassers

    Die Funktion ist nur manuell und bei aktivem Wärmepumpenalarm Einstellbereich: 18 °C ... 22 °C zuschaltbar. Sobald die Störung beseitigt ist, wird die Funktion zurückgesetzt. Werkseinstellung: 18 °C Der neue Sollwert Notbetrieb gilt, unabhängig von der Solltemperatur im Normal- betrieb unter Gerät. Genius - V 1.0...

  • Seite 18: Betrieb Mit Einer Raumluftunabhängigen

    Vergiftung durch Abgase! Bei gemeinsamem Betrieb einer Lüftungsanlage mit einer raumluftabhängigen Feuerstätte können durch Entste- hung eines Unterdruckes Abgase in die Räume gelangen. » Das Kombigerät Genius grundsätzlich nur mit einer raumluftunabhängigen Feuerstätte nach DIN 18897-1:2005 installieren und betreiben! HINWEIS Diese Funktion muss manuell zu- und auch wieder abgeschaltet werden.

  • Seite 19: Alarmstatus

    DE2, Drucküberwachung DE4, Rotor Analoge Ausgänge AA1, Regelung Zuluftventi. 6,0 V AA2, Regelung ABluftventi. 6,0 V AA3, Regelung Sekundärluftventi. 1,5 V Digitale Ausgänge DA4, Rotor An/Aus DA5, Sammelalarm DA6, Speicherladepumpe DA7, Heizstab WW Bild 5: Seite Eingang/Ausgang Genius - V 1.0...

  • Seite 20: Analoge Eingänge

    Beispiel: 5 Volt entspricht 50 % Leistung, 7 Volt entspricht 70 %. Analoge Ausgänge Spannung Regelung Zuluftventi. 6,0 V Regelung Abluftventi. 6,0 V Regelung Sekundärluftventi. 1,5 V 4.7.4 Digitale Ausgänge Aktueller Status der Komponenten (Ein/Aus). Digitale Ausgänge Temperatur Rotor An/Aus Sammelalarm Speicherladepumpe Heizstab WW Genius - V 1.0...
  • Seite 21 Betrieb/Bedienung über Webseite/App Genius - V 1.0...

  • Seite 22: Zeitprogramm

    00:00 Ferien 06:00 22:00 00:00 00:00 Bild 6: Seite Zeitprogramm 4.8.1 Zeit Die Uhr wird automatisch gesetzt. Sie kann bei Bedarf jedoch auch manuell gestellt werden. Allgemein Minute Stunde Monat November Wochentag Dienstag autom. Wechsel Sommer-/Winterzeit Genius - V 1.0...

  • Seite 23: Zeitprogramme

    Bei Auswahl von Automatik findet das Zeitprogramm im Hintergrund statt und richtet sich nach dem Heiz- bzw. Kühlprogramm (Winter/Sommer), mit dem Unterschied, dass die Warmwasserbereitung aus Komfortgründen eine Stunde vor Beginn des Normalbetriebes Heizen/Kühlen startet. (siehe Einstellungen, Warmwasser, Vorgabe Zeitprogramm) Genius - V 1.0...
  • Seite 24 Auskühlung der Wohneinheit, siehe Einstellungen). Kühlung Die Kühlung ist zur Energieeinsparung außer Betrieb. Warmwasserbereitung Die minimale Warmwassertemperatur von 30 °C (einstellbar unter Istwert/Soll- wert) bleibt gewährleistet (Energieeffizienz). Legionellenschaltung Falls aktiviert, bleibt die Legionellenschaltung erhalten (einstellbar auf der Seite Istwert/Sollwert). Genius - V 1.0...

  • Seite 25: Einstellungen

    Nachtkühlung aktivieren Nein Vorgabe Raumtemperatur 20,0 °C Filter Alarm Temperaturerhöhung + 3 °C Filterstand rücksetzen Nein Temperaturabsenkung - 3 °C Anzahl Monate für Filterwechsel Raumbezeichnung Eingang/Flur Anzahl Monate seit letztem Filter- wechsel Bild 7: Seite Einstellungen Genius - V 1.0...

  • Seite 26: Regelung Der Raumtemperatur

    Informationen zu individuellen Einstellungen siehe „7 Komfort und Energieeffizi- enz“ auf Seite 50. Heizen: 16 ... 24°C, Kühlen: 26 ... 32°C Innerhalb dieser neutralen Zone (20 ... 26°C) bleibt die Anlage im Betriebsmodus Werkseinstellung Außentemperatur: Heizen mit den entsprechenden Sollwerten. 20°C und 26°C. Genius - V 1.0...
  • Seite 27 Nach Auswahl dieses Parameters erscheint der Wert 26 °C unter Istwert/Sollwert, Gerät, Raumsollwert Kühlen. Einstellbereich: 22 °C ... 28 °C Werkseinstellung Raumsollwert Kühlen: 26 °C Gerät Status Kühlen ..Raumsollwert Kühlen 26,0 °C Genius - V 1.0...

  • Seite 28: Heizen: Art Der Raumtemperaturgeführten Regelung

    Raumwänden und Fenstern auf die Behaglichkeit aus. Sollvorgabe Heizkurve Sollvorgabe bei (-15) 23 °C Sollvorgabe bei (-5) 22 °C Sollvorgabe bei (5) 21 °C Sollvorgabe bei (15) 20 °C Wert der Verschiebung -1 °C Genius - V 1.0...

  • Seite 29: Verschiebung (Der Temperaturkurve)

    Raumsolltemperatur zwangsweise zurückgesetzt. Die Anlage geht in den zuvor eingestellten Modus zurück • nach Beheben und Quittieren des Alarms, • nach Blockieren des Alarmes ohne Störungsbehebung. Heizen ..Temperatur für Rotoralarm 19 °C Genius - V 1.0...

  • Seite 30: Heizen: Minimale Zulufttemperatur

    Max. Zulufttemp. Auto Einstellung Automatisch max. Zulufttemperatur bei der Einstellung automatisch Sollvorgabe bei (-15) 52 °C Sollvorgabe bei (-5) 48 °C Sollvorgabe bei (5) 44 °C Sollvorgabe bei (15) 40 °C Parallelverschiebung 0 °C TIPP Werkseinstellung beibehalten. Genius - V 1.0...
  • Seite 31 Während der Abtauung des Kältekreislaufes werden die Elemente auch bei ausgeschalteter Funktion aktiviert. PTC-Funktion Sie können die PTC-Funktion manuell abschalten. Hinweis: Dadurch ist weder eine Einzelraumtemperaturregelung möglich noch ein Nachheizen nach Ablauf der PTC- Einstellungen: An / Aus Startverzögerungszeit, siehe Serviceanleitung, Einstellungen. Werkseinstellung: An Genius - V 1.0...

  • Seite 32: Nachtkühlung

    Bei abgeschalteter PTC-Funktion ist weder eine Einzelraumtemperaturregelung möglich noch ein Nachheizen nach Ablauf der PTC-Startverzögerungszeit, siehe Serviceanleitung, Einstellungen. 4.9.1.4 Nachtkühlung Nachtkühlung Mit der Einstellung Nachtkühlung (free cooling) kühlt das Kombigerät Genius im Sommer -unter bestimmten Bedingungen- während der Nacht das Haus/die Woh- Einstellungen: Nein / Ja nung passiv. Werkseinstellung: Nein Nachtkühlung...

  • Seite 33: Räume Definieren

    Raum 1, Raum 2, Raum ... Raum Definition Raum 1 Vorgabe Raumtemperatur 20,0 °C Temperaturerhöhung + 3 °C Temperaturabsenkung - 3 °C Raumbezeichnung Wohnzimmer Raum 2 Vorgabe Raumtemperatur 20,0 °C Temperaturerhöhung + 3 °C Temperaturabsenkung - 3 °C Raumbezeichnung Schlafzimmer Genius - V 1.0...

  • Seite 34: Chart-Funktion

    Ist Temperature Left 24,7 °C Ist Temperature Left 45,5 °C Der Zustand Status ist durch folgende Ziffernfolge definiert: Rotorbetrieb Heizen Kühlen Nachtkühlung Abtauung Rotor Warmwasserbereitung Notbetrieb Absenkbetrieb Ferienbetrieb 10 Legionellenfunktion Abtauung Wärmepumpe 12 Rotor Alarm Wärmepumpen-Alarm Genius - V 1.0...

  • Seite 35: Befehl Signal Hinzufügen / Add Signal

    Verkleinern Sie die Skala über die +Taste. " Vergrößern Sie die Skala über die -Taste. " Verschieben Sie die Skala nach links mit der Links-Taste. " Verschieben Sie die Skala nach rechts mit der Rechts-Taste. " Genius - V 1.0...
  • Seite 36 Werte zur Beispiel-Anzeige Anzeige des Graphen und der Werte Signal Benennung des Signals Scale Der Graph wird an der linken oder rechten Scala angezeigt Last value Letzter angezeigter Wert Show Graph ein-/ausblenden Eigenschaften anzeigen / Properties Genius - V 1.0...

  • Seite 37: Änderungen Der Eigenschaften / Properties

    " Bestätigen Sie die Sicherheitsabfrage mit Ja. " Bild 13: Eigenschaften / Sicherheitsabfrage Die Signale im Chart sind gelöscht. 4.10.3 Befehl Raster ein-, ausblenden / Show grid Raster ein-, ausblenden Klicken Sie auf das Symbol.. " Genius - V 1.0...

  • Seite 38: Befehl Markierungszeichen Ein-,Ausblenden / Show Sample Marks

    Markierungszeichen ausgeblendet 4.10.5 Befehl Lineal ein-,ausblenden / Show ruler Markierungszeichen ein-, ausblenden Klicken Sie auf das Symbol. " Das Lineal und die zugehörigen Werte werden angezeigt. Bild 16: Werte am Lineal eingeblendet Bild 17: Lineale eingeblendet Genius - V 1.0...

  • Seite 39: Beispieldaten

    Die Daten sind in der Datei und können gespeichert werden. Bild 19: Bestätigungsfenster Beispieldaten 4.10.7 Befehl Aufzeichnung anhalten, Aufzeichnung starten Aufzeichnung anhalten Klicken Sie auf das II-Symbol. " Aufzeichnung starten Klicken Sie auf das Pfeil-Symbol. " Genius - V 1.0...

  • Seite 40: Bedienung Über Das Display

    Bedienung über das Display Bedienung über das Display Die Regelung des Kombigerätes Genius ist sehr komplex. Die Bedienung gestaltet sich deshalb, wie bei allen Geräten dieser Art, ent- sprechend schwierig. Deshalb wurde auf die Integration in das Gehäuse bewusst verzichtet.
  • Seite 41 Geben Sie das Servicepasswort ein. " Drücken Sie die OK-Taste. " » Der Cursor steht am einstellbaren Parameter. Mit den AUF-/AB-Tasten erhöhen bzw. reduzieren Sie die Werte. " Drücken Sie die OK-Taste. " » Der neue Wert ist bestätigt. Genius - V 1.0...

  • Seite 42: Alarmspeicher

    Beispiel Störung Abluftventilator 20 Nov 12:54 Class: B Abgebrochen OK-Taste betätigen Störung Abluftventilator Bestätigen Sperre Bestätigen Alarm ist quittiert OK-Taste betätigen Sperre (Blockieren) Einloggen Einloggen Eing. Passwort: **** OK-Taste betätigen Aktueller Level: nichts Genius - V 1.0...

  • Seite 43: Baumstruktur Des Display

    Id number: 11291470 12:11:20 13:21 Betriebsart WP Betriebsart Heizen und Kühlen Aktueller WP Status: Heizen Temp. Vorgabe Wärmepumpe: Aus Modus: Heizen Leitsung: 0% Lüftung Betriebsart Tag: Normal Nacht: Normal Ofenbetrieb: Raum 1 Mode: Aktiv PTC: gesperrt Genius - V 1.0...
  • Seite 44 PTC-Heizung: 0 % Alarm Vorfall Warmwasser Warmwasser WW-Temp.: 46°C Wunschtemp. WW: 45°C Ferien WW-Temp.: 30 °C Schnellaufladung WW: Nein Aktivieren Legionellen- schaltung: Nein Notbetrieb WW: Nein Temp. Notbetrieb: 40 °C PTC-Funktion: Notbetrieb Heizung: Nein Temp. Notbetrieb: 18 °C Genius - V 1.0...
  • Seite 45 Laufzeit Ferien Per 1: 06:00-22:00 Per 2: 00:00-00:00 Wochenprogramm WW Laufzeit Montag Per 1: 06:00-22:00 Per 2: 00:00-00:00 Ferien Laufzeit Dienstag Per 1: 06:00-22:00 Per 2: 00:00-00:00 usw. Laufzeit Ferien Per 1: 06:00-22:00 Per 2: 00:00-00:00 Genius - V 1.0...
  • Seite 46 Bedienung über das Display Ferien Ferien (MM:TT) 01-01 - 01-01 01-01 - 01-01 01-01 - 01-01 Sommer-/Winterzeit Ferien (MM:TT) 01-01 - 01-01 01-01 - 01-01 01-01 - 01-01 Sommer-/Winterzeit autom. Wechsel Sommer-/Winterzeit: Genius - V 1.0...
  • Seite 47 Absenkbertrieb Temp. Ferien mode: 18 °C Temp. Bei Rotoralarm: 19 °C Max/min. Zulufttemp. Max. Zulufttemp. Auto Min.: 16,5 °C -15= 52 °C, 5= 44 °C Max.: Automatik -5= 48 °C, 15= 40 °C Verschiebung: 0 °C Genius - V 1.0...
  • Seite 48 Außentemp. Nachts Max.: 15,0 °C Min.: 5,0 °C Raumtemp. Min.: 20 °C Aktiv ab Außentemp.: 22°C Filterwechsel Rücksetzen Zeit Filter Alarm Reset Alarm: Nein Vorgabe Alarmzeit Filterstandzeit aktivieren: 12 Mon. Zeit seit letztem Wechsel: 0 Mon. Genius - V 1.0...
  • Seite 49 Raumdefinitionen: Falls die Räume noch nicht vergeben sind, müssen sie erst über die Serviceebene definiert werden (siehe Serviceanleitung). Zugriffsrechte Einloggen Einloggen Eing. Passwort: **** Aktueller Level: nichts Ausloggen Ausloggen Nein Aktueller Level: nichts Passwort ändern Passwort ändern in level: nichts Neues Passwort: **** Genius - V 1.0...

  • Seite 50: Raumregler

    EVUs legen in der Regel verbindliche Unterbrechungszeiten fest. Um einen durchgehenden Komfort zu gewährleisten, wird deshalb zu einem ausreichenden Heizwasserpuffer geraten. Das Kombigerät Genius kann auf Grund des reinen Luftheizungsprinzips nicht mit einem Pufferspeicher betrieben werden. Ein Haus mit Niedrigstenergie- oder Passivhausstandard wirkt jedoch wie ein Pufferspeicher. Durch einen entsprechenden Dämmstandard speichert das Haus genügend Energie, um Sperrzeiten zu überbrücken.

  • Seite 51: Solltemperaturen/Einstellungen

    Komfort und Energieeffizienz 7.1.2 Wärmepumpen-Sondertarif ohne Zwangsunterbrechung Die Eingangsleistung des Kombigeräts Genius ist kleiner als 3 kW. Viele EVUs bieten für diese Leistungsklasse den Wärmepumpen- Sondertarif ohne Zwangsunterbrechung an. 7.1.3 Heizstrom/Nachtstrom Um Sperrzeiten zu vermeiden, bietet der sogenannte Heizstrom –oder auch Nachtstrom- eine Alternative. Der Tarif ist oft in Hocht- arifzeit (HT) und Niedertarifzeit (NT) gesplittet.

  • Seite 52: Wohnungslüftung

    Eintrag oder erhöhte innere Lasten im Sommer sehr schwer bis nahezu unmöglich ist, die entstandene Wärme nach draußen abzutransportieren. Das Kombigerät Genius realisiert die Kühlfunktion mit einer Kreislaufumkehr. Diese Funktion ist jedoch nicht mit der einer Klimaan- lage vergleichbar, da die maximale Eingangsleistung und damit die mögliche Kühlleistung der Wärmepumpe auf Grund der Auslegung nach der Heizlast limitiert ist.

  • Seite 53: Warmwasserbereitung

    Solltemperatur jedoch angehoben bzw. die Legionellenschaltung aktiviert werden. Elektrischer Heizstab für Notbetrieb Das Kombigerät Genius enthält einen elektrischen Heizstab mit 3 kW Leistung. Dieser gewährleistet den Warmwasserkomfort auch bei einem Ausfall der Wärmepumpe (Notbetrieb), bei einem kurzzeitig hohen Bedarf (Schnellaufladung, Parallelbetrieb mit der Wär- mepume), sowie während langen Kälteperioden.

  • Seite 54: Lüftungsstufen

    Bedenken Sie jedoch, dass der solare Eintrag an heißen Tagen so groß werden kann, dass die Kühllast ohne aktive Kühlung nicht mehr abzuführen ist. Die Energieeinsparung durch die Wärme-bzw. Kälterückgewin- nung sowie der Vermeidung von Wärmeverlusten im Winter als auch von Wärmeeintrag im Sommer wiegt den Energieverbrauch der Ventilatoren auf. Genius - V 1.0...

  • Seite 55: Wartung / Störungsbeseitigung

    Normal Blockieren Fühlerfehler Warmwasser Alarm Klasse B Normal Drucküberwachung Alarm Klasse A Normal Wärmepumpe Sammelalarm Wärmepumpe Alarm Klasse A Normal Freigeben Kommunikationsfehler Wärmepumpe Alarm Klasse C Normal Abtauung Alarm Klasse C Normal Alarmstatus Bild 22: Seite Genius - V 1.0...

  • Seite 56: Alarmtypen

    Alarm aktiv  8.1.3 Alarme Die Alarme werden in einer Liste gespeichert. Sie sind nur am Display des Kombigeräts Genius abrufbar. Weitere Informationen zu den Alarmen finden Sie in der Service-Anleitung sowie im technischen Handbuch der Wärmepumpenregelung. Genius - V 1.0...

  • Seite 57: Störungen Bestätigen / Vorgehensweise

    Nutzen Sie diese Funktion nur nach Absprache mit einem Fachunternehmen bzw. dem Service! " Dieses ist nur in der Serviceebene möglich, ebenso wie das Freigeben blockierter Alarme. Quittierte Alarme Quittierte Alarme bleiben in der Alarmliste gespeichert, bis das Alarmeingangssig- nal zurückgesetzt ist. Genius - V 1.0...

  • Seite 58: Beschreibung Der Wichtigsten Alarme

    Die Wärmepumpe arbeitet nur für die Warmwasserbereitung weiter. Störungsbeseitigung Beheben Sie die Störung oder lassen Sie sie von einem Servicetechniker beheben. Informationen hierzu finden Sie in der Servi- " ceanleitung. Markieren Sie den Alarm. " Klicken Sie auf das Symbol Quittiert. " Genius - V 1.0...
  • Seite 59 Bedeutung: Die eingestellte Filterstandzeit ist erreicht (siehe Einstellungen). HINWEIS Sämtliche Funktionen des Kombigerätes Genius bleiben bei diesem Alarm erhalten. Störungsbeseitigung Wechseln Sie den Filter. Den Filter erhalten Sie bei Fa. Systemair als Ersatzteil. " Setzen Sie die Filterstandzeit zurück (siehe Einstellungen). "...

  • Seite 60: Drucküberwachung: A-Alarm

    Sie schnell selbst lösen können“ auf Seite 62ff). » Die Filterstandzeit hängt von der Luftverschmutzung am Installationsort ab, darf jedoch 12 Monate nicht über- schreiten (Siehe hierzu Einstellungen, Filteralarm sowie Alarmstatus, Filteralarm. » Neue Filter erhalten Sie bei der Systemair GmbH. Bild 23: Filter wechseln Legende Sekundärluftfilter...

  • Seite 61: Rotationswärmeübertrager Prüfen Und Reinigen (Siehe Bild )

    Antriebsmotor keiner Feuchtigkeit aussetzen! Blasen Sie den Wärmeübertrager aus oder spülen Sie ihn mit heißer Seifenlauge. " Verwenden Sie keine Reinigungsmittel. " Schieben Sie die trockene Wärmeübertrager-Einheit wieder hinein. " Verbinden Sie die zwei Stecker. " Genius - V 1.0...

  • Seite 62: Reinigung Der Verkleidung

    Markieren Sie den Alarm. " Klicken auf das Symbol Quittiert. " Reinigung der Verkleidung Reiben Sie die Verkleidung des Kombigerätes Genius mit einem feuchtem Tuch ab. " Verwenden Sie keine scharfen oder ätzenden Reinigungsmittel. " Verwenden Sie keinen Hochdruckreiniger. "...

  • Seite 63: Die Warmwasserbereitung Ist Ungenügend

    Zeitweilige außerordentliche Belastung der Kontrollieren Sie den Außenlufteinlass. " Außenluft am Einlass Grundeinstellungen/Inbetriebnahmeprotokoll 8.5.1 Istwert/Sollwert Passwort Eintragen eines geänderten Passwortes Lüftung Tagbetrieb Normal abweichender Wert Lüftung Absenkbetrieb Normal abweichender Wert Sollvorgabe Heizkurve Sollvorgabe bei (-15) 23 °C Genius - V 1.0...
  • Seite 64 Ferien 06:00 22:00 00:00 00:00 8.5.3 Einstellungen Raumtemperaturregelung Heizen/Kühlen Auto Kühlen aktiv, wenn Außentemp. > 26 °C Heizen aktiv, wenn Außentemp. > 20 °C Kühlen Regelungsart Außentemp. geführt Heizen Regelungsart Außentemp. geführt Nachtabsenkung Raumdifferenz 0 °C Genius - V 1.0...
  • Seite 65 Sollwert bei (15) 40 °C Verschiebung (-3 bis +3) 0 °C Warmwasser Vorgabe Zeitprogramm Automatik Zuschaltung Heizstab bei Außentemp. < -7 °C Nachtkühlung Nachtkühlung aktivieren Nein Filter Alarm Reset Filterstandzeit Nein Anzahl der Monate für Filterwechsel Genius - V 1.0...
  • Seite 66 Genius - V 1.0...

  • Seite 67: Begriffserklärung

    Räume nicht beheizt werden müssen. Speicherladepumpe Umwälzpumpe zur Erwärmung des Trinkwassers im Warmwasserspeicher. Winterbetrieb Betriebsprogramm Heizen und Warmwasser für die kalte Jahreszeit. Zeitfenster Ein Zeitfenster ist eine voreingestellte Zeitspanne, in der die Heizung, die Kühlung oder die Warmwasserbereitung eingeschaltet sind. Genius - V 1.0...
  • Seite 68 Genius - V 1.0...

  • Seite 69: Eg-Konformitätserklärung

    DIN EN 61000-6-3:2012 Elektromagnetische Verträglichkeit (EMV) Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewer- bebereiche sowie Kleinbetriebe Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch Boxberg, den 28.02.2013 i. A. Kurt Maurer Geschäftsführer Genius - V 1.0...
  • Seite 71 Systemair GmbH • Seehöfer Str. 45 • D-97944 Windischbuch Tel.: +49 (0)7930/9272-0 • Fax: +49 (0)7930/9273-92 info@systemair.de • www.systemair.de...
