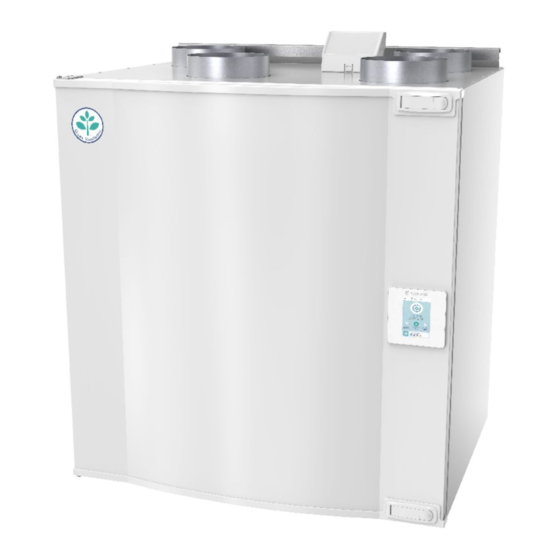

SystemAir SAVE VTC 300 Betriebs- Und Wartungsanleitung
  1. Anleitungen
  2. Marken
  3. SystemAir Anleitungen
  4. Lüftungsanlagen
  5. SAVE VTC 300
  6. Betriebs- und wartungsanleitung

SystemAir SAVE VTC 300 Betriebs- Und Wartungsanleitung

Lüftungsgerät mit wärmerückgewinnung
Vorschau ausblenden Andere Handbücher für SAVE VTC 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SAVE VTC 300
Lüftungsgerät mit Wärmerückgewinnung
Betriebs- und Wartungsanleitung
Bei Nichtbeachtung dieser Anleitung bei der Installation oder Wartung übernimmt Systemair keine
Haftung und es können keine Garantieansprüche geltend gemacht werden.
© 2015 Copyright Systemair AB
Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien.
Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die
bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende
Änderungen an bereits vereinbarten Spezifikationen erforderlich sind.
Alle Rechte vorbehalten.
Aus dem Englischen
2072322-DE
übersetztes Dokument
2016-03-30 A008

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SystemAir SAVE VTC 300

Inhaltszusammenfassung für SystemAir SAVE VTC 300

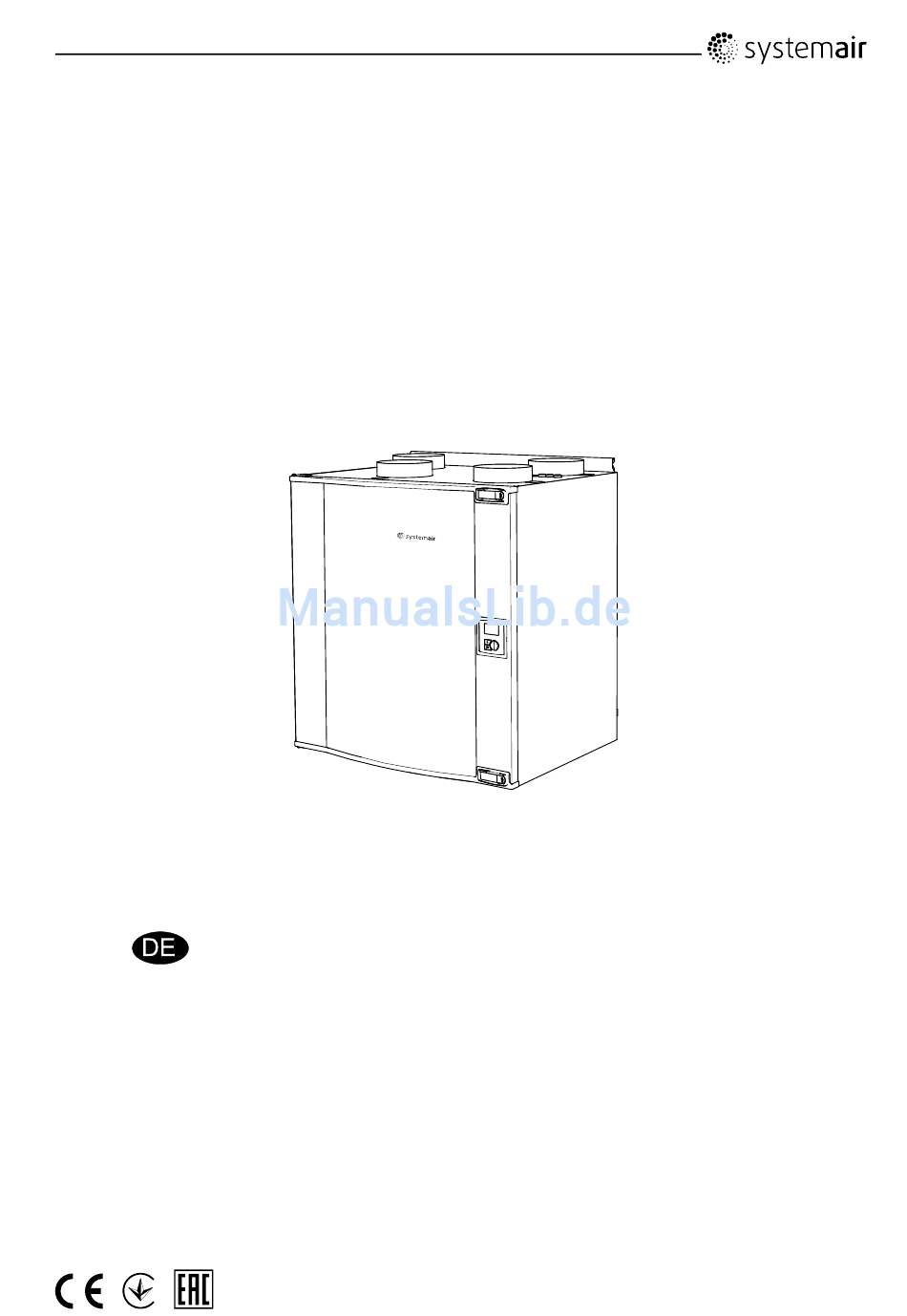

  • Seite 1 Systemair AB übernimmt keine Haftung für mögliche Fehler in Katalogen, Broschüren und anderen Druckmaterialien. Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für Produkte, die bereits bestellt wurden, vorausgesetzt dass solche Änderungen vorgenommen werden können, ohne dass nachfolgende Änderungen an bereits vereinbarten Spezifikationen erforderlich sind.

  • Seite 2: Inhaltsverzeichnis

    4.3 Transport und Lagerung....................6 5 Installation..........................7 5.1 Auspacken........................7 5.2 Installationsort/Installation ....................7 5.3 Installieren des Gerätes ....................7 5.3.1 Installationsverfahren SAVE VTC 300 ..............8 5.3.2 Elektrische Anschlüsse.................... 9 5.3.3 Installationsverfahren Elektrisches Nachheizregister ..........12 6 Betrieb ............................17 6.1 Bedieneinheit ........................17 6.1.1 Anzeigesymbole .....................18...

  • Seite 3: Konformitätserklärung

    Büro: +370 340 60165 Fax: +370 340 60166 www.systemair.com bestätigt hiermit, dass das folgende Produkt: Lüftungsgerät mit Wärmerückgewinnung: SAVE VTC 300 (Die Erklärung gilt nur für die Produkte, wie sie in die Einrichtung geliefert und dort gemäß den dazugehörigen Installationsanweisungen installiert wurden. Die Versicherung deckt keine Komponenten ab, die hinzugefügt werden, oder Arbeiten, die anschließend an dem Produkt ausgeführt werden.)

  • Seite 4: Entsorgung Und Recycling

    • Schließen Sie keine Wäschetrockner an das Lüftungssystem an • Kanalanschlüsse/Kanalenden müssen während der Lagerung und Installation abgedeckt werden. 4 Produktinformationen 4.1 Allgemeines Diese Installationsanleitung bezieht sich auf die Lüftungsgeräte vom Typ SAVE VTC 300 , die von Systemair AB hergestellt werden. Betriebs- und Wartungsanleitung SAVE VTC 300...
  • Seite 5 SAVE VTC 300 umfassen die folgenden Modelloptionen: Rechtsseitige oder linksseitige Modelle: R (Rechts), L (Links) (siehe Abbildung 2). Die unterschiedlichen Modelle werden anhand der Bedieneinheit erkannt, die sich bei einem (R)-Gerät auf der rechten Seite des Geräts und bei einem (L)-Gerät auf der linken Seite befindet.

  • Seite 6: Technische Daten

    4.2 Technische Daten 4.2.1 Abmessungen und Gewicht Bild 1 Abmessungen (mm) und Gewicht, als ein Gerät mit rechtsseitigem Anschluss gezeichnet Modell VTC 300 Kontrollklappe Modell Gewicht (kg) VTC 300 Y: ½″ Außengewinde Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 7: Anschlüsse Rechtsseitiger Und Linksseitiger Modelle

    Seite des Geräts) Linksseitiges Modell (der Zuluftanschluss und die Bedieneinheit befinden sich von vorne betrachtet auf der linken Seite des Geräts) Tabelle 1: Symbolbeschreibung Symbol Beschreibung Zuluft Fortluft Außenluft Abluft Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 8: Platzbedarf

    1870 4.3 Transport und Lagerung Das SAVE VTC 300 sollte so gelagert und transportiert werden, dass es vor materiellen Schäden an Gehäusewänden etc. geschützt wird. Abdeckungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.

  • Seite 9: Installation

    5.1 Auspacken Prüfen Sie bevor Sie mit der Installation beginnen, ob alle Geräte geliefert wurden. Jegliche Abweichungen von der bestellten Ware müssen dem Händler der Systemair-Produkte gemeldet werden. 5.2 Installationsort/Installation SAVEVTC 300 sind für eine Installation in beheizten Räumen vorgesehen. Montieren Sie das Gerät auf eine vertikale, flache Oberfläche.

  • Seite 10: Installationsverfahren Save Vtc 300

    Vergewissern Sie sich, dass Sie bei beiden Anschlüssen die richtigen Wasserverschlüsse verwenden. Die Höhe (H) muss mindestens 60 mm betragen. Die Wasserverschlüsse sind nicht im Lieferumfang enthalten und sind bei Systemair nicht erhältlich. Betriebs- und Wartungsanleitung SAVE VTC 300...

  • Seite 11: Elektrische Anschlüsse

    Vorschriften und Bestimmungen ausgeführt werden. 5.3.2.1 Aufbau der Leiterplatte Das SAVE VTC 300 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Die Abbildung zeigt die Leiterplatte. Weitere Informationen entnehmen Sie bitte dem Schaltplan. Betriebs- und Wartungsanleitung...

  • Seite 12: Externe Anschlüsse An Der Leiterplatte

    Modbus-Verbindung. Siehe „Benutzerhandbuch Modbus“ für Details. Anschlussklemmen des internen Sensors für relative Feuchte 5.3.2.2 Externe Anschlüsse an der Leiterplatte Anschlussklemmen für externe Geräte sind auf der Hauptleiterplatte im Inneren des Anschlusskastens zu finden. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 13: Externe Anschlüsse Auf Der Oberseite Des Geräts

    Maximale Kabellänge: 90 m in Kabelkanal + 10 m im Arbeitsbereich. Kabeltyp: LAN TCP Cat5E 4x2XAWG24-Kabel. • Anschluss an DI 3 mit der Möglichkeit zur individuellen Konfiguration der potential free Ventilatordrehzahl über einen potenzialfreien An-/Aus-Schalter Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 14: Installationsverfahren Elektrisches Nachheizregister

    • Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs- oder Elektroarbeiten durchführen! • Alle elektrischen Wartungsarbeiten dürfen nur von einer Elektrofachkraft ausgeführt werden und haben den örtlichen Regeln und Vorschriften zu entsprechen. Trennen Sie die Netzstromversorgung des Geräts Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 15 Anschlusskasten (Pos. 1) abdeckt, indem Sie die 2 Schrauben in der unteren Vorderkante des Blechs (Pos. 2) lösen Entfernen Sie die 3 Schrauben mit den schwarzen Knöpfen (Pos. 1) von dem Innenghäuse. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 16 Nacherhitzers (Pos. 1) an den vorbereiteten Abständen (Pos. 2) neben der Hauptleiterplatte mit den 4 beigefügten Schrauben fort. Schließen Sie mittels der vorbereiteten Anschlüsse an der Seite der 2 Schaltplatten an die Hauptleiterplatte an. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 17 Ausführliche Informationen entnehmen Sie bitte dem Schaltplan. Schließen Sie die Drähte in dem schwarzen zweiadrigen Sensorkabel (OT) an den Klemmen auf der Hauptleiterplatte (Pos. 2) an. Ausführliche Informationen entnehmen Sie bitte dem Schaltplan. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 18 Nachheizregister neben den Schildern des Geräts an. Das erste Schild wird neben das Geräteschild auf dem inneren Unterrahmen des Gehäuses hinter der Kontrollklappe platziert. Das zweite Schild wird neben dem Geräteschild auf der Oberseite des Geräts neben den Kanalanschlüssen platziert. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 19: Betrieb

    Drücken Sie diese Taste, um eine Menüauswahl oder Einstellungen EINZUGEBEN Durch Betätigen der Taste können Sie zur vorherigen ZURÜCK-Taste Menüebene ZURÜCK wechseln, eine eingeleitete Parameteränderung abbrechen und den Ausgangswert wiederherstellen Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 20: Anzeigesymbole

    Man. Gebl. Stopp aktiviert wird, dann muss das Gerät in den Abluft- und Frischluftleitungen mit Klappen ausgestattet werden, um einen Kaltluftzug und das Risiko einer Kondenswasserbildung beim Stoppen des Geräts zu vermeiden. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 21: Service-Menü Im Überblick

    In diesem Dialogfeld Sommer/Winter Sommer/Winter definieren Sie die Vorgaben Aut. für die automatische Zeitumst.? Sommerzeitumstellung. JA/NEIN Die Sommerzeitumstellung erfolgt automatisch gemäß EU-Norm ausgehend von der Greenwich-Zeitzone. Standardwert: JA. Einstellung: JA oder NEIN Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 22 Stellen Sie die Ein-Stufe ein. Aus/Niedrig/ Wählen Sie zwischen Niedrig, Nom/Hoch Nom, Hoch oder Auto. Standardwert: Nom Stellen Sie die OFF-Stufe ein. Wählen Sie zwischen OFF, Niedrig, Nom oder Hoch. Standardwert: Niedrig Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 23 Andere. Hinweis! Ist Nacherhitzer auf Andere gestellt, wird die externe Heizung nur über AO1 (0-10 V) geregelt. Überhitzungs- oder Frostschutz sind nicht verfügbar. Stellen Sie Kühlung auf Kein oder Wasser. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 24 7°C in °C für das installierte Wasserheizregister an. Stellen Sie die Alarmgrenze in °C ein. Standardwert: 7°C. Funktionen Ventilator- Die Option ist nur in “%” regelung (Standard) Ventilator- Luftstrom regelung Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 25 Gerät manuell von der Bedieneinheit aus auszuschalten. Wählen Sie zwischen J und Bei Auswahl von J können die Ventilatoren durch Drehen des AUSWAHL-Knopfes auf einen leeren Ventilator ausgeschaltet werden. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 26 Digitaleingänge EIN oder Digitaleingang DI1 EIN/AUS DI2 EIN/AUS DI1: Ventilatorkonfiguration DI3 EIN/AUS DI4 EIN/AUS DI2: Ventilatorkonfiguration DI5 EIN/AUS DI6 EIN/AUS DI3: Ventilatorkonfiguration DI7 EIN/AUS DI4: Heizung deaktiviert DI5: Erweiterter/verstärkter Betrieb Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 27 Zeitraum oder so lange eingeschaltet, wie der Digitalausgang aktiviert und der Zeitraum auf 0 gesetzt ist. Der Countdown für den vordefinierten Zeitraum beginnt, wenn die DI-Funktion deaktiviert wird. Standardwert: 0 s. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 28 Regelung für die Niedrigenergieunterstützung. Der Wärmetauscherbetrieb wird anhand des eingestellten Sollwerts geregelt. Ein aktiver Nacherhitzer unterstützt eine Regelung für den niedrigsten Sollwert. (12 °C) Die Funktion wird verwendet, wenn das Gebäude für Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 29 0 ppm — die gebundenen Sensoren RH: 0 % — angezeigt. Höchsten aktuelles Sensorsignal wird per –/Modbus/Wireless angezeigt. Ungebundener Sensor angezeigt als – (none). Modbus-Sensoren haben höhere Priorität als Wireless-Sensoren. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 30 Digitaleingangsmodul/CO2: CO2-Sensormodul/RH: RH-Sensormodul. Status: Kein Netzwerk: Kein Gateway an System für Lüftungsgerät angeschlossen/Nicht verbunden: Kein verbundenes Modul/OK: Erfolgreiche Bindung von Modul Daten: Das aktuelle Ventil vom Modul/Komm. fehl.: Kommunikationsfehler, siehe Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 31 Variablen Einstellungen entnehmen Sie dem Modbus-Benutzerhandbuch Adresse 1 für Wohnraumgeräte im Baud 19200 Online-Katalog unter Parität Keine www.systemair.com. Modbus Zeigt den aktuellen Kommunikationsstatus Gateway Gateway Status Nicht vorh./... Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 32 Zeigt die aktuelle Version des Geräts und Z-wave-Gateways an. Service Alarme Zeigt die ausgelösten Alarme an. Siehe Alarmliste (Kapitel Alarme 9.3.1) Frost Bypass Pb Fail Temp Filter SS niedrig Enteisung Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 33: Temperatur Einstellen

    Wenn der elektrische Nacherhitzer aktiviert wird, dann wird er im manuellen Sommermodus ausgeschaltet. Der manuelle Sommermodus geht automatisch nach zwei Minuten auf Stufe 1 (Sollwert 12 °C), wenn die Zulufttemperatur kleiner oder gleich +5 °C ist. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 34: Kälterückgewinnung

    7 Inbetriebnahme 7.1 Einrichtungsassistent Der Einrichtungsassistent ist ein Werkzeug zur schrittweisen Konfiguration, das automatisch gestartet wird, wenn das SAVE VTC 300 zum ersten Mal gestartet wird oder wenn: • eine Werksrücksetzung vorgenommen wird • eine neue Leiterplatte installiert wurde (Ersatzteil).

  • Seite 35: Enteisungseinstellungen

    Industriegebäude, die kein Wasser im Produktionsprozess verwenden. Normal Wohnungen oder Häuser mit normaler Luftfeuchte Hard Gebäude mit sehr hohem Feuchtegrad. In Neubauten kann im ersten Winter eine höhere Enteisungsstufe erforderlich sein. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 36: Einstellen Der Enteisungsstufe

    Sie jede eingestellte Ziffer mit der Taste EINGABE und wählen Sie "N", um das System nicht zu sichern. Funktionen 3. Gehen Sie zu: Funktionen Wählen Sie: Enteisung Enteisung Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 37: Wochenplan Programmieren

    Pro 1: 07:00 16:00 der OFF-Stufe befinden. Pro 2: 00:00 00:00 Wochenprogramm 6. Gehen Sie mit Hilfe der ZURÜCK-Taste zurück zum vorherigen Dialogfenster und gehen Sie nach Luftstrom unten zu Luftstrom. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 38: Zusätzliche Funktionen

    Es wird empfohlen, einen der Eingänge DI1, DI2 oder DI3 mit DI7 parallel zu schalten. Bei Aktivierung von DI7 die Ventilatordrehzahl auf min. einstellen. Luftstromeinstellungen werden bei Konfiguration von DI1, DI2 oder DI3 vorgenommen. Siehe Menü-Optionen unter „Service-Menü im Überblick“ (Kapitel 6.2). Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 39: Vor Inbetriebsetzung Des Systems

    • Vergewissern Sie sich vor dem Starten des Systems, dass die Filter an ihrem Platz eingebaut wurden • Dieses Produkt darf nur von Personen mit entsprechenden Kenntnissen oder entsprechender Ausbildung auf diesem Gebiet oder unter Aufsicht einer entsprechend qualifizierten Person bedient werden. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 40: Interne Komponenten

    Abdeckblech, Enteisungsklappe Wärmetauscher Kondenswasserschale Kondensatablauf Abdeckblech, elektrischer Anschlusskasten Leiterplatte mit Klemmen Temperatursensor, Zuluft Temperatursensor, Außenluft Temperatursensor, Abluft Schnellkupplungen für den Zuluft- und Abluftventilator Die Klappe darf nicht bei Handkraft gedreht werden! Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 41: Beschreibung Der Komponenten

    Einleitung des Funktionstests kein Signal von DI6 erfasst wurde, dann erscheint in der Bedieneinheit der Hinweis “KLAPPENWARNUNG”. 9.2.1.4 Wärmetauscher SAVE VTC 300 ist mit einem leistungsstarken Gegenstrom-Plattenwärmetauscher ausgestattet. Aus diesem Grund wird die erforderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss.

  • Seite 42: Elektrisches Nachheizregister

    Zubehör erworben werden kann. Weitere Informationen entnehmen Sie bitte dem Schaltplan. 9.3 Fehlersuche und -beseitigung Sollten Probleme auftreten, überprüfen Sie bitte die nachstehenden Punkte, bevor Sie den Kundendienst anrufen. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 43 5. Überprüfen Sie, ob Digitaleingang 4 (DI 4) auf AUS gestellt ist. Dadurch wird eine Abschaltung des elektrischen Nachheizregisters erzwungen (Kapitel 7.4). 6. Überprüfen Sie, ob der Abluftfilter ausgewechselt werden muss. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...

  • Seite 44: Alarmliste

    Pb Fehler Fehler in der Verbindung mit der Der Alarm wird in der Bedieneinheit Relaiskarte für den elektrischen angezeigt. Nacherhitzer oder den nicht Der elektrische Nacherhitzer wird nicht angeschlossenen Nacherhitzer aktiviert. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 45 „Enteisungsstopp“ ist unzulässig. Der Vorerhitzer hat ausgelöst oder es liegt eine Fehlfunktion am Vorerhitzer vor. Zeigt eine Fehlfunktion des internen Der Alarm wird in der Bedieneinheit Sensors für relative Feuchte an. angezeigt. Betriebs- und Wartungsanleitung SAVE VTC 300 Systemair Sverige AB 2072322...
  • Seite 46 Systemair Sverige AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
