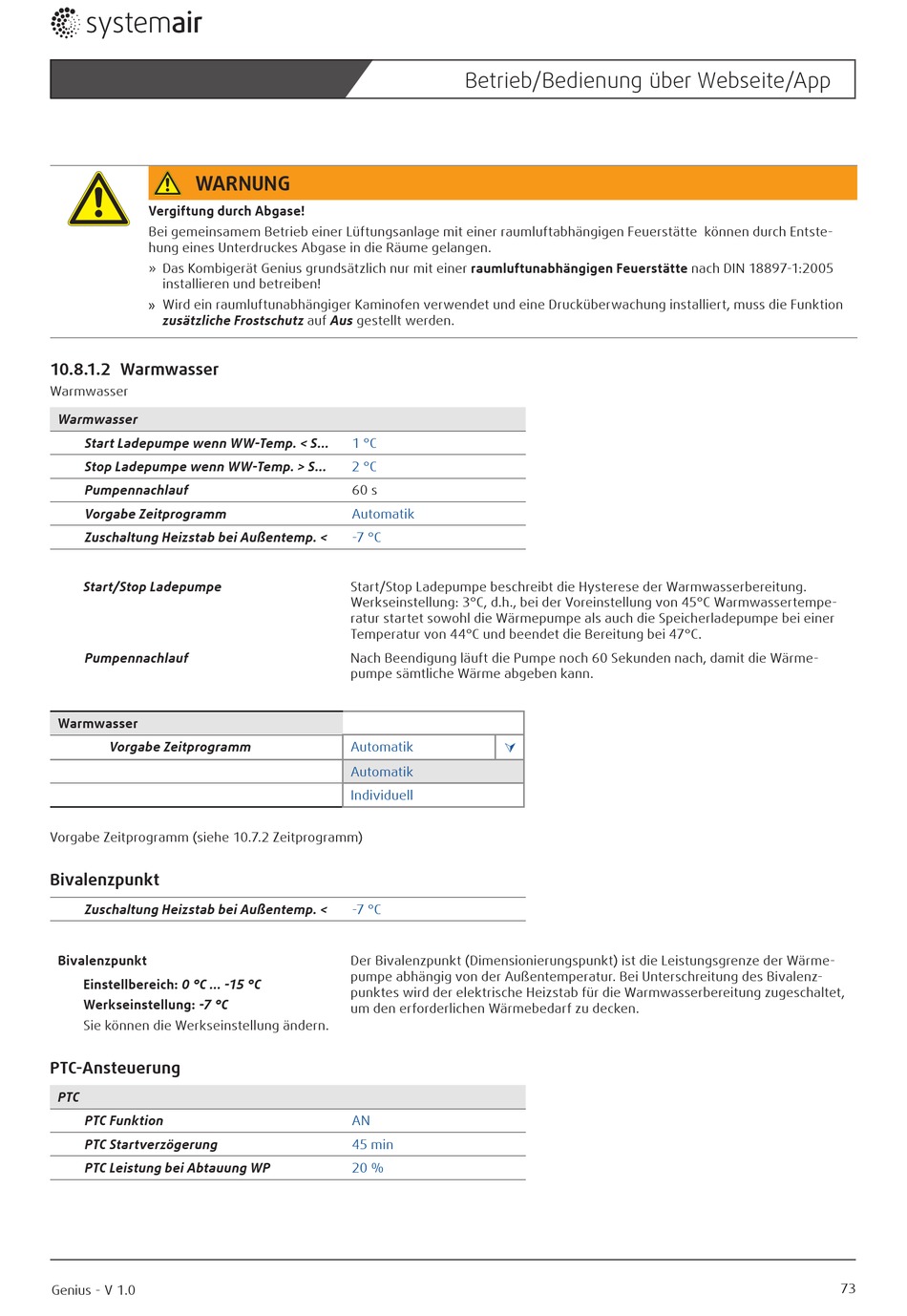

Ptc-Ansteuerung - Systemair Genius Montage-, Wartungs- Und Serviceanleitung

WARNUNG
Vergiftung durch Abgase!
Bei gemeinsamem Betrieb einer Lüftungsanlage mit einer raumluftabhängigen Feuerstätte können durch Entste-
hung eines Unterdruckes Abgase in die Räume gelangen.
» Das Kombigerät Genius grundsätzlich nur mit einer raumluftunabhängigen Feuerstätte nach DIN 18897-1:2005
installieren und betreiben!
» Wird ein raumluftunabhängiger Kaminofen verwendet und eine Drucküberwachung installiert, muss die Funktion
zusätzliche Frostschutz auf Aus gestellt werden.
10.8.1.2 Warmwasser
Warmwasser
Warmwasser
Start Ladepumpe wenn WW-Temp. < S...
Stop Ladepumpe wenn WW-Temp. > S...
Pumpennachlauf
Vorgabe Zeitprogramm
Zuschaltung Heizstab bei Außentemp. <
Start/Stop Ladepumpe
Pumpennachlauf
Warmwasser
Vorgabe Zeitprogramm
Vorgabe Zeitprogramm (siehe 10.7.2 Zeitprogramm)
Bivalenzpunkt
Zuschaltung Heizstab bei Außentemp. <
Bivalenzpunkt
Einstellbereich: 0 °C ... -15 °C
Werkseinstellung: -7 °C
Sie können die Werkseinstellung ändern.

PTC-Ansteuerung

PTC
PTC Funktion
PTC Startverzögerung
PTC Leistung bei Abtauung WP
Genius - V 1.0
Betrieb/Bedienung über Webseite/App
1 °C
2 °C
60 s
Automatik
-7 °C
Start/Stop Ladepumpe beschreibt die Hysterese der Warmwasserbereitung.
Werkseinstellung: 3°C, d.h., bei der Voreinstellung von 45°C Warmwassertempe-
ratur startet sowohl die Wärmepumpe als auch die Speicherladepumpe bei einer
Temperatur von 44°C und beendet die Bereitung bei 47°C.
Nach Beendigung läuft die Pumpe noch 60 Sekunden nach, damit die Wärme-
pumpe sämtliche Wärme abgeben kann.
Automatik
Ú
Automatik
Individuell
-7 °C
Der Bivalenzpunkt (Dimensionierungspunkt) ist die Leistungsgrenze der Wärme-
pumpe abhängig von der Außentemperatur. Bei Unterschreitung des Bivalenz-
punktes wird der elektrische Heizstab für die Warmwasserbereitung zugeschaltet,
um den erforderlichen Wärmebedarf zu decken.
AN
45 min
20 %
73
