Anschlüsse an der Rückseite
An der Rückseite des Moduls sind Anschlüsse zu Warm-, Kaltwasser sowie Zirkulation und ein Kondensatablauf herausgeführt (siehe
Bild 6).

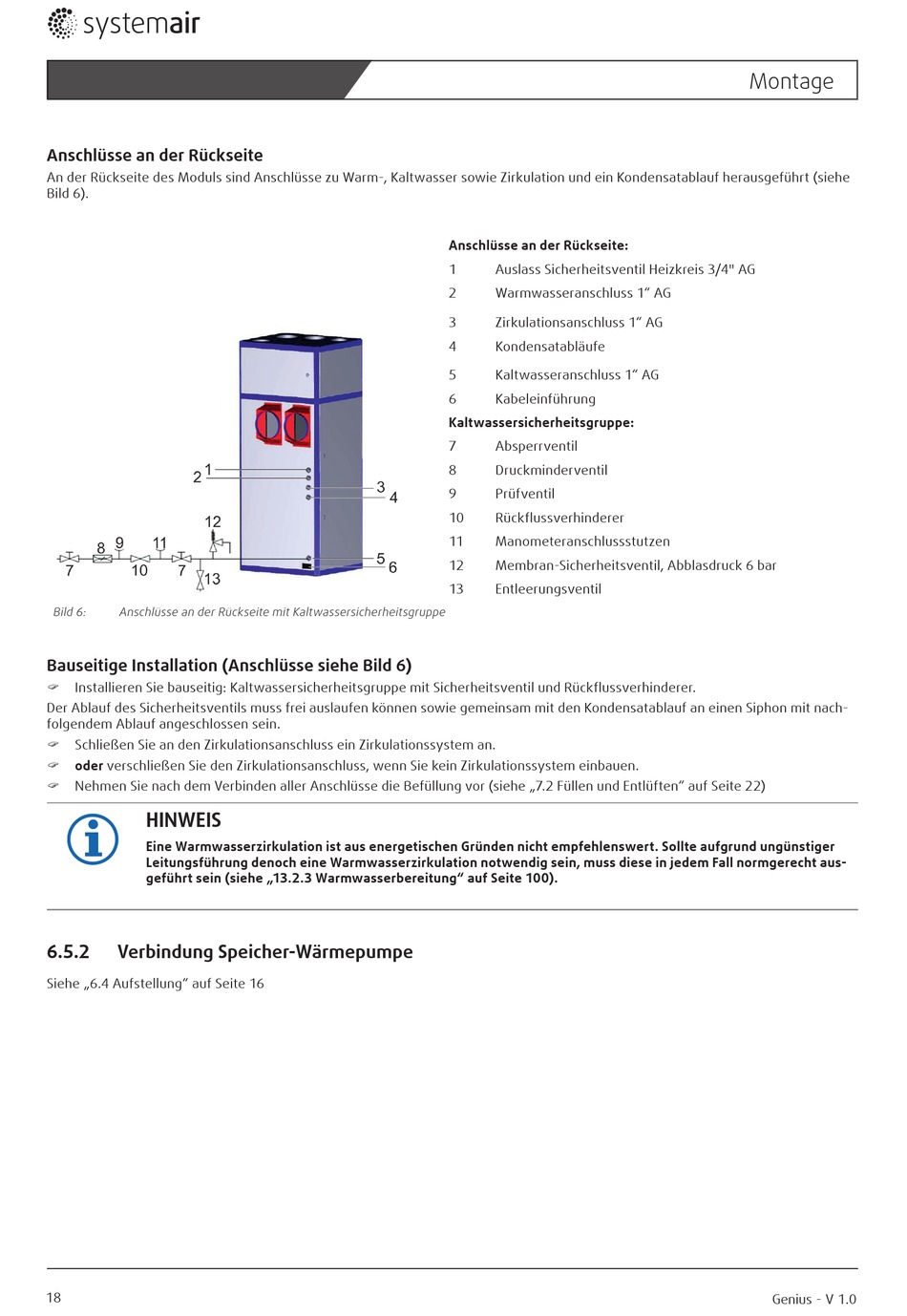

Bild 6: Anschlüsse an der Rückseite mit Kaltwassersicherheitsgruppe
Bauseitige Installation (Anschlüsse siehe Bild 6)
Installieren Sie bauseitig: Kaltwassersicherheitsgruppe mit Sicherheitsventil und Rückflussverhinderer.
"
Der Ablauf des Sicherheitsventils muss frei auslaufen können sowie gemeinsam mit den Kondensatablauf an einen Siphon mit nach-
folgendem Ablauf angeschlossen sein.
Schließen Sie an den Zirkulationsanschluss ein Zirkulationssystem an.
"
oder verschließen Sie den Zirkulationsanschluss, wenn Sie kein Zirkulationssystem einbauen.
"
Nehmen Sie nach dem Verbinden aller Anschlüsse die Befüllung vor (siehe „7.2 Füllen und Entlüften" auf Seite 22)
"
HINWEIS
Eine Warmwasserzirkulation ist aus energetischen Gründen nicht empfehlenswert. Sollte aufgrund ungünstiger
Leitungsführung denoch eine Warmwasserzirkulation notwendig sein, muss diese in jedem Fall normgerecht aus-
geführt sein (siehe „13.2.3 Warmwasserbereitung" auf Seite 100).
6.5.2 Verbindung Speicher-Wärmepumpe
Siehe „6.4 Aufstellung" auf Seite 16
18
Anschlüsse an der Rückseite:
1 Auslass Sicherheitsventil Heizkreis 3/4" AG
2 Warmwasseranschluss 1" AG
3 Zirkulationsanschluss 1" AG
4 Kondensatabläufe
5 Kaltwasseranschluss 1" AG
6 Kabeleinführung
Kaltwassersicherheitsgruppe:
7 Absperrventil
8 Druckminderventil
9 Prüfventil
10 Rückflussverhinderer
11 Manometeranschlussstutzen
12 Membran-Sicherheitsventil, Abblasdruck 6 bar
13 Entleerungsventil
Montage
Genius - V 1.0
