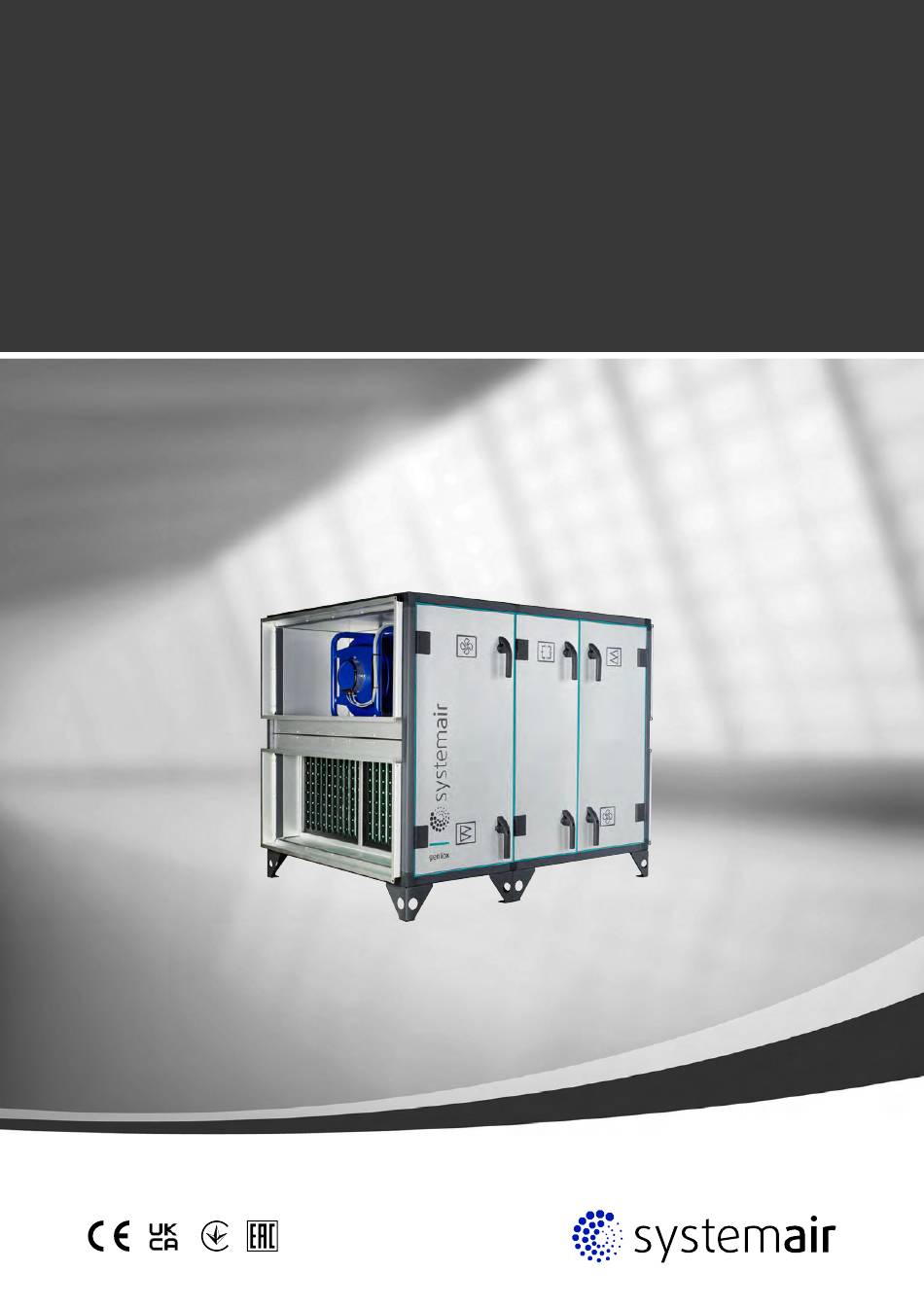

- Seite 1 Geniox Core Lüftungsgerät als zerlegbare Version – Demontage und Wiederaufbau Installationsanleitung Artikelnummer dieser Anleitung 909255202 Aus dem Englischen übersetztes Dokument | Version Auftragsnummer output...
- Seite 2 Im Streitfall hat nur die englische Fassung Gültigkeit. Die übersetzten Fassungen haben bei Streitigkeiten keine Gültigkeit. output |...
- Seite 3 Detaillierte Inhaltsangabe auf den folgenden Seiten Allgemeine Beschreibung Hersteller Name der Maschinen Installation Abschnitt mit Rotationswärmeübertrager Einheit mit Gegenstromwärmeübertrager Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) output |...
- Seite 5 Inhaltsverzeichnis A Hersteller............................1 B Name der Maschinen .........................1 C Abschnitt mit Rotationswärmeübertrager ....................2 Entfernen der Türen und Seitenwände ..................3 Trennen der Kabelverbindungen ....................5 Entfernen der Profile und Komponenten ..................6 Wiederaufbau der Einheit mit Rotationswärmeübertrager............... 12 D Einheit mit Gegenstromwärmeübertrager ..................... 14 Entfernen der Türen und Seitenwände ..................
-
Seite 7: Hersteller
Verantwortlich für die Dokumentation: Elisabeth Rahbek Name der Maschinen Diese Bedienungsanleitung ist gültig für Systemair Lüftungsgeräte mit den folgenden Bezeichnungen Geniox Core 10, Geniox Core 11, Geniox Core 12, Geniox Core 14, Geniox Core 16, Geniox Core 18, Geniox Core 20. output |... - Seite 8 | Abschnitt mit Rotationswärmeübertrager Abschnitt mit Rotationswärmeübertrager Scannen Sie den QR-Code, um ein Video zur Vorgehensweise über die Demontage und den erneuten Aufbau anzusehen. Das Gerät ist ohne Nieten aufgebaut und verwendet zwischen den Gehäuseteilen keinen Dichtmasse, damit die Pa- neele einfach und schnell von Profilen und Innenwänden abgenommen werden können.
- Seite 9 Abschnitt mit Rotationswärmeübertrager | Entfernen der Türen und Seitenwände Entfernen Sie die 3 Abdeckungen, um Zugang zu den Stahlstiften zu erhalten. Stahlstift in jedem Scharnier entfernen. Entfernen Sie die Türen. output |...
- Seite 10 | Abschnitt mit Rotationswärmeübertrager Entfernen Sie die Seitenwände. output |...
- Seite 11 Abschnitt mit Rotationswärmeübertrager | Trennen der Kabelverbindungen Trennen Sie die Kabel-Steckverbinder der Einheit mit dem Rotationswärmeübertrager. output |...
- Seite 12 | Abschnitt mit Rotationswärmeübertrager Entfernen der Profile und Komponenten Entfernen Sie die Luftkanalanschlüsse. Entfernen Sie die Schraube, bevor Sie den Rotationswärmeübertrager ausbauen. output |...
- Seite 13 Abschnitt mit Rotationswärmeübertrager | Ziehen Sie den Rotationswärmeübertrager vorsichtig heraus. Entfernen Sie die Schrauben und Filter. output |...
- Seite 14 | Abschnitt mit Rotationswärmeübertrager Entfernen Sie die Schrauben des Filterrahmens. Entfernen Sie den Filterrahmen. output |...
- Seite 15 Abschnitt mit Rotationswärmeübertrager | Entfernen Sie die Schrauben der oberen Seitenwand (Deckel). Entfernen Sie die obere Seitenwand (Deckel). output |...
- Seite 16 | Abschnitt mit Rotationswärmeübertrager Entfernen Sie die zwei Eckprofile und das horizontale Profil, ohne diese auseinanderzubauen. Entfernen Sie die Schrauben der Ventilatoreinheit, der Regelung und der Eckprofile. output |...
- Seite 17 Abschnitt mit Rotationswärmeübertrager | Entfernen Sie vorsichtig die Ventilatoreinheit mit Regelung und die vertikalen Profile, ohne diese auseinanderzubauen. Die Demontage ist hiermit abgeschlossen und alle Teile können in das Gebäude transportiert werden. output |...
- Seite 18 | Abschnitt mit Rotationswärmeübertrager Wiederaufbau der Einheit mit Rotationswärmeübertrager Setzen Sie die Gehäuseteile wieder zusammen und bauen Sie die Komponenten in der entgegengesetzten Reihenfol- ge des oben beschriebenen Ausbaus wieder ein. Hinweis! Die mitgelieferte Dichtmasse muss exakt aufgetragen und die beiden mitgelieferten unterschiedlichen selbstklebenden flexiblen Dichtbänder müssen exakt positioniert werden, damit das Lüftungsgerät die geforderte die Dichtigkeit erreicht und den vom Herstellerverband „Eurovent“...
- Seite 19 Abschnitt mit Rotationswärmeübertrager | Die Abbildung zeigt, wo die Dichtmasse aufgetragen werden und wo die oben genannten Dichtstreifen an der Luft- aufbereitungsanlage angebracht werden müssen. Schließen Sie den Arbeitsschritt ab, indem Sie die Seitenwände und Türen wieder einbauen. output |...
- Seite 20 | Einheit mit Gegenstromwärmeübertrager Einheit mit Gegenstromwärmeübertrager Scannen Sie den QR-Code, um ein Video zur Vorgehensweise über die Demontage und den erneuten Aufbau anzusehen. Das Gerät ist ohne Nieten aufgebaut und verwendet zwischen den Gehäuseteilen keinen Dichtmasse, damit die Pa- neele einfach und schnell von Profilen und Innenwänden abgenommen werden können.
- Seite 21 Einheit mit Gegenstromwärmeübertrager | Entfernen der Türen und Seitenwände Entfernen Sie die 3 Abdeckungen, um Zugang zu den Stahlstiften zu erhalten. Stahlstift in jedem Scharnier entfernen. Entfernen Sie die Türen. output |...
- Seite 22 | Einheit mit Gegenstromwärmeübertrager Entfernen Sie die Seitenwände. output |...
- Seite 23 Einheit mit Gegenstromwärmeübertrager | Trennen und lösen der Kabel Trennen Sie den Luftschlauch vom Differenzdrucktransmitter. output |...
- Seite 24 | Einheit mit Gegenstromwärmeübertrager Schneiden Sie die Kabelbinder durch. output |...
- Seite 25 Einheit mit Gegenstromwärmeübertrager | Ziehen Sie die Stecker der Kabel heraus. output |...
- Seite 26 | Einheit mit Gegenstromwärmeübertrager Ziehen Sie den Luftschlauch durch das horizontale Profil heraus. output |...
- Seite 27 Einheit mit Gegenstromwärmeübertrager | Zerlegen der Einheit und Entnehmen des Gegenstromwärmeübertragers Entfernen Sie die Schrauben der vertikalen Profile. Entfernen Sie die Schrauben der oberen Seitenwand (Deckel). output |...
- Seite 28 | Einheit mit Gegenstromwärmeübertrager Entfernen Sie die obere Abdeckung und alle vertikalen Profile. Entfernen Sie die Schrauben von den Bypass-Klappen und -platten. output |...
- Seite 29 Einheit mit Gegenstromwärmeübertrager | Entfernen Sie die Bypass-Klappen und -platten. Entnehmen Sie die Gegenstromwärmeübertrager. output |...
- Seite 30 | Einheit mit Gegenstromwärmeübertrager Entfernen Sie die Kondensatwanne. Die Demontage ist hiermit abgeschlossen und alle Teile können in das Gebäude transportiert werden. output |...
- Seite 31 Einheit mit Gegenstromwärmeübertrager | Wiederaufbau der Einheit mit Gegenstromwärmeübertrager Setzen Sie die Gehäuseteile wieder zusammen und bauen Sie die Komponenten in der entgegengesetzten Reihenfol- ge des oben beschriebenen Ausbaus wieder ein. Hinweis! Die mitgelieferte Dichtmasse muss exakt aufgetragen und die gelieferten selbstklebenden flexiblen Dichtbänder müssen exakt positioniert werden, damit das Lüftungsgerät die geforderte die Dichtigkeit erreicht und den vom Herstellerverband „Eurovent“...
- Seite 32 | Einheit mit Gegenstromwärmeübertrager In dieser Abbildung wird dargestellt, wo die oben genannten Dichtstreifen (grün) angebracht und die Dichtmasse (blau) aufgetragen werden müssen. Hinweis! Tragen Sie die Dichtmasse auf der Innenseite auf, bevor Sie die Abdeckplatte montieren. Montieren Sie die Abdeckplatte.
- Seite 33 Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) | Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) Das Gerät ist ohne Nieten aufgebaut und verwendet zwischen den Gehäuseteilen keinen Dichtmasse, damit die Pa- neele einfach und schnell von Profilen und Innenwänden abgenommen werden können. Entfernen Sie Türen, Paneele und Profile, um für die Demontage und den Ausbau der Einbauteile einen guten Zugang zu haben.
- Seite 34 | Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) Entfernen der Türen und Seitenwände Entfernen Sie die 3 Abdeckungen, um Zugang zu den Stahlstiften zu erhalten. Stahlstift in jedem Scharnier entfernen. Entfernen Sie die Türen. output |...
- Seite 35 Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) | Entfernen Sie die Seitenwände. output |...
- Seite 36 | Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) Entfernen der Profile und Komponenten Entfernen Sie die Luftkanalanschlüsse. Entnehmen Sie die Filter. output |...
- Seite 37 Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) | Entfernen Sie den Ventilator, sowie die Ventilator- und Filterwand. Entfernen Sie die Schrauben aus den horizontalen Trennwänden. output |...
- Seite 38 | Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) Nehmen Sie die Trennwände ab. Die Schrauben aus den Profilen entfernen, mit denen die Trennwände fixiert sind. output |...
- Seite 39 Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) | Die Schrauben aus den Profilen entfernen, mit denen die Trennwände fixiert sind. Entfernen Sie die Schrauben der vertikalen Profile und der oberen Seitenwand (Deckel). output |...
- Seite 40 | Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) Entfernen Sie die obere Seitenwand (Deckel) und die Profile. Die Demontage ist hiermit abgeschlossen und alle Teile können in das Gebäude transportiert werden. output |...
- Seite 41 Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) | Wiederaufbau der Einheit Setzen Sie die Gehäuseteile wieder zusammen und bauen Sie die Komponenten in der entgegengesetzten Reihenfol- ge des oben beschriebenen Ausbaus wieder ein. Hinweis! Die mitgelieferte Dichtmasse muss exakt aufgetragen und die drei mitgelieferten unterschiedlichen selbstklebenden flexiblen Dichtbänder müssen exakt positioniert werden, damit das Lüftungsgerät die geforderte die Dichtigkeit erreicht und den vom Herstellerverband „Eurovent“...
- Seite 42 | Zusätzliche Abschnitte (nur bei den Baugrößen 16, 18 und 20) Die Abbildung zeigt, wo die Dichtmasse aufgetragen werden und wo die oben genannten Dichtstreifen an der Luft- aufbereitungsanlage angebracht werden müssen. Schließen Sie den Arbeitsschritt ab, indem Sie die Seitenwände und Türen wieder einbauen. output |...
- Seite 43 output |...
