Bauseitige Installation

Führen Sie die Kondensatabläufe außerhalb der Anlage zusammen.
"
Führen Sie den Ausblaseleitung an der Rückseite des Gerätes weg.
"
Stellen Sie in beiden Fällen sicher, dass das Kondensat/Wasser in einen Abfluss tropft.
"
HINWEIS
Der Kondensatablauf/die Ausblaseleitung darf nicht direkt mit dem Kanalanschluss verbunden sein, um Geruch-
bildung zu vermeiden.
Sehen Sie einen Siphon vor.
"
6.6

Elektrischer Anschluss

WARNUNG
Gefährdung durch elektrische Spannung!
» Elektrischer Anschluss nur durch Elektrofachkraft bzw. ausgebildetes und unterwiesenes Fachpersonal!
» Elektrischer Anschluss in Übereinstimmung mit den gültigen Vorschriften.
» Eindringen von Wasser in den Elektroanschlusskasten vermeiden.
» Die 5 Regeln der Elektrotechnik beachten!
Elektrische Anschluss- und Steuerleitungen anschließen
HINWEIS
Bauen Sie bauseitig für die Anlage einen Wippkontrollschalter/Heizungsnotschalter ein, um eine Komplettab-
"
schaltung der Anlage zu ermöglichen.
Beachten Sie, ob ein Wärmepumpensondertarif (EVU-Zwangsabschaltung) gewählt wurde oder nicht. Entspre-
"
chend hat die Installation zu erfolgen. Siehe Elektroschaltpläne im Anhang
Die Anschlussklemmen befinden sich im oberen Bereich des Anschlusskastens.
Sichern Sie die Anlage bauseitig über einen FI- Schutzschalter (30 mA) ab.
"
Entfernen Sie die linke Seitenwand und die Frontseite, um an den Elektroschaltschrank zu gelangen.
"
Entfernen Sie die Abdeckung des Elektroanschlusskastens.
"
Ziehen Sie die elektrischen Anschluss- und Steuerleitungen durch die Öffnung (Bild 6, Pos. 6) zur Elektroverteilung im vorderen
"
Bereich des Gerätes.
Führen Sie die Leitungen oben in den Elektroanschlusskasten ein.
"

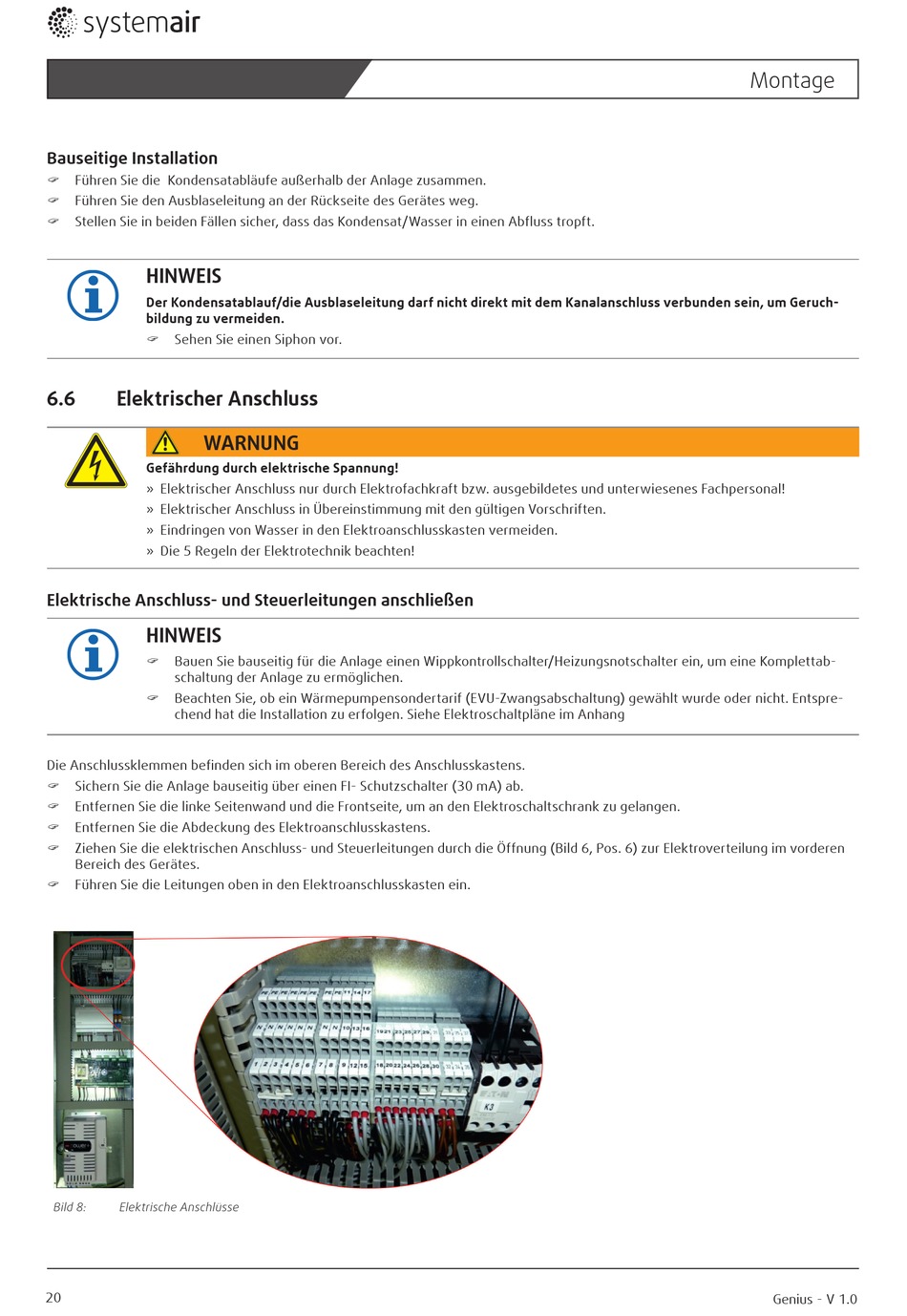

Bild 8: Elektrische Anschlüsse
