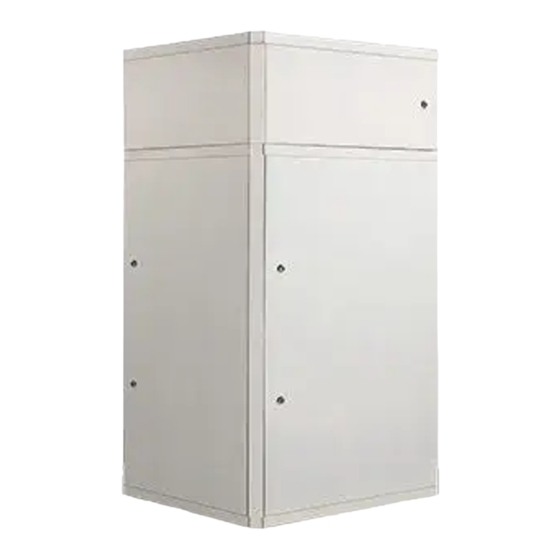

- Seite 1 Kombigerät Genius kontrollierte Wohnungslüftung mit Wärmerückgewinnung, Heizen, Warmwasserbereitung, Kühlen Montage-, Wartungs- und Serviceanleitung Seite 3 - Seite 121...
- Seite 2 Verwender nicht von eigenen Beurteilungen und Prüfungen. Es ist zu beachten, dass unsere Produkte einem natürlichen Verschleiß- und Alterungsprozess unterliegen. Alle Rechte liegen bei der Systemair GmbH auch für den Fall von Schutzrechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopie- und Weitergaberecht, liegt bei uns.
-
Seite 3: Inhaltsverzeichnis
Einstellungen ...............61 Zubehör (nicht im Lieferumfang enthalten) ....9 10.9 Hand/Auto ..............78 Systembeschreibung ..........10 10.10 Chart-Funktion ............79 Das Kombigerät Genius im Detail ......10 Bedienung über das Display .........85 Betrieb mit einer raumluftunabhängigen Feuerstätte 11.1 Display ................. 85 (Ofen-Funktion) ............11 11.2... - Seite 4 Genius - V 1.0...
-
Seite 5: Allgemeine Hinweise
Hinweise zur Dokumentation WARNUNG Gefahr durch unsachgemäßen Umgang Diese Bedienungsanleitung beschreibt den sicheren Gebrauch des Kombigerätes. › Bedienungsanleitung genau lesen! › Bedienungsanleitung in der Nähe des Kombigerätes aufbewahren. Sie muss ständig am Einsatzort zur Verfügung stehen. Genius - V 1.0... -
Seite 6: Nutzung Der Systemair-Cloud
Allgemeine Hinweise Nutzung der Systemair-Cloud Durch Bestätigen der Nutzung der Systemair-Cloud kann Systemair auf Ihren eingebauten Regler und dessen Einstellungen zugreifen. Selbstverständlich werden wir dies nur nach Aufforderung/Genehmigung durch den Anlagennutzer tun. Für Sie besteht durch die Systemair-Cloud die Möglichkeit bei Fehlfunktionen, falschen Einstellungen oder Software-Fehlern einfach und schnell kompetente Hilfe zu bekommen und Kosten und Wartezeiten zu sparen. -
Seite 7: Wichtige Sicherheitsinformationen
In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benut- zung in gleicher Weise erfolgt. Das Kombigerät Genius hat auf Grund des maximalen Nennvolumenstromes der kontrollierten Wohnungslüftung als Einsatzgrenze eine Wohnfläche von 180m². -
Seite 8: Übergabe An Den Betreiber
Siehe hierzu die EG-Konformitätserklärung im Anhang. Gewährleistung Die Gewährleistung für das Kombigerät Genius bestimmt sich nach den vertraglichen Festlegungen, unseren Angeboten sowie in Ergänzung dazu unseren Allgemeinen Geschäftsbedingungen. Gewährleistungsansprüche setzen voraus, dass das Kombigerät Genius korrekt angeschlossen ist, entsprechend den Datenblättern betrieben und eingesetzt und bei Bedarf auch gewartet wird. -
Seite 9: Lieferung Und Zubehör
" Lieferumfang Das Kombigerät Genius ist in drei Module unterteilt. Systemair liefert das Kombigerät als komplette Einheit. 1. Das Grundmodul: Es enthält den Trinkwasserspeicher, den elektrischen Schaltschrank und die hydraulischen Anschlüsse. 2. Das Wärmepumpenmodul: Im Wärmepumpenmodul ist der Kältekreislauf komplett vorinstalliert. Der Kältekreislauf enthält auch die Wärmeübertrager für den Heiz-bzw. -
Seite 10: Systembeschreibung
Einsatz eines herkömmlichen Heizsystems oft überdimensioniert. Systemair realisiert mit dem Kombigerät Genius ein neuartiges Heizsystem auf der Grundlage der Heizung und Kühlung über die Lüf- tungskanäle. Dies wird über eine zeitweilige Erhöhung des Volumenstroms in Kombination mit einer Luft/Luft/Wasser-Wärmepumpe erreicht. -
Seite 11: Betrieb Mit Einer Raumluftunabhängigen Feuerstätte (Ofen-Funktion)
Stufe 1 entspricht 30% Leistung des Sekundärluftventilators, Stufe 2 60% und Stufe 3 90%. Das Kombigerät Genius kann gemeinsam mit einer raumluftunabhängigen Feuerstätte betrieben werden. Da das Kombigerät die komplette Heizungsfunktion gewährleistet, darf sie nicht abgeschaltet werden, was nur bei einer raumluftunabhängiger Ausführung möglich ist. -
Seite 12: Technische Daten
Zirkulation 1“ AG Kondensat Schlauchanschluss 15 mm (5 Stück) Sicherheitsventil 3/4“ AG Außenluft Lüftung DN 160 Außenluft Wärmepumpe DN 250 Abluft DN 160 Zuluft DN 200 Sekundärluft DN 200 Genius Tabelle 1: Technische Daten des Kombigeräts Genius - V 1.0... -
Seite 13: Typenschild
1,2 kg Gewicht: 305 kg Artikelnummer *36098* EAN-Nummer 393410 517903 MADE IN GERMANY Systemair GmbH Tel.:+49 7930/9272-0 Kontaktdaten Hersteller Seehöfer Str. 45 Fax:+49 7930/9272-92 D-97944 Windischbuch eMail: info@systemair.de Germany www.systemair.de CE-Kennzeichnung / Zulassungen Bild 2: Typenschild Genius - V 1.0... -
Seite 14: Transport / Lagerung
Transport / Lagerung Transport / Lagerung Systemair liefert das Kombigerät mit den Modulen Grundeinheit/Warmwasser, Wärmepumpe und Lüftung als komplette Einheit. VORSICHT Verletzungsgefahr und Beschädigung des Kombigerätes! Das Lüftungsmodul ist nur auf dem Grund-/Wärmepumpenmodul aufgesetzt und kann bei zu großer Schräglage herausfallen und zu Stößen oder Quetschungen führen. -
Seite 15: Montage
" Vorbereitung Das Kombigerät Genius ist sehr kompakt. Es steht auf Teflongleitern, die gewährleisten, dass das Gerät schallentkoppelt ist und bei der Aufstellung einfach verschoben werden kann. Um ein Schaukeln der Anlage wegen der Schwerpunktverlagerung auszuschließen, wurde auf verstellbare Füße verzichtet. -
Seite 16: Aufstellung
Lösen Sie mit einem Imbusschlüssel M6 die Schrauben vorne an den linken und " rechten Führungsschienen. » Die Halterung des Wärmepumpenmoduls senkt sich um ca. 1,5 cm. Ziehen Sie das abgesenkte Modul heraus. " Bild 4: Demontage Genius - V 1.0... -
Seite 17: Anschlüsse
Halten Sie die Wände fest und nehmen Sie sie ab. " Bild 5: Hydraulikanschlüsse Entlüftung Brauchwasserspeicher 3 kW-Heizstab einphasig 150 l-Trinkwasserspeicher Hocheffizienzpumpe 6 l-Ausdehnungsgefäß KFE-Hahn mit Schlauchanschluss ½“ HINWEIS Achten Sie auf eine fachgerechte Schallentkopplung der Trinkwasserinstallation Genius - V 1.0... -
Seite 18: Anschlüsse An Der Rückseite
Eine Warmwasserzirkulation ist aus energetischen Gründen nicht empfehlenswert. Sollte aufgrund ungünstiger Leitungsführung denoch eine Warmwasserzirkulation notwendig sein, muss diese in jedem Fall normgerecht aus- geführt sein (siehe „13.2.3 Warmwasserbereitung“ auf Seite 100). 6.5.2 Verbindung Speicher-Wärmepumpe Siehe „6.4 Aufstellung“ auf Seite 16 Genius - V 1.0... - Seite 19 Leitungen der Wärmepumpe. » Sie erhalten bestmögliche Isolierung. Anschlüsse an der Außenwand herstellen Schließen Sie an der Außenwand die Anschlüsse der Wärmepumpe mittels eines Kombigitters von Systemair an. (siehe Bild 7). " oder Stellen Sie Anschlüsse mit Mindestabstand von 2,5 m her.
-
Seite 20: Bauseitige Installation
Ziehen Sie die elektrischen Anschluss- und Steuerleitungen durch die Öffnung (Bild 6, Pos. 6) zur Elektroverteilung im vorderen " Bereich des Gerätes. Führen Sie die Leitungen oben in den Elektroanschlusskasten ein. " Bild 8: Elektrische Anschlüsse Genius - V 1.0... -
Seite 21: Anschluss Luftkanalsystem
Anhang dokumentiert. 6.6.6 Internetanschluss Sie können die Anlage über das Internet steuern. Dazu hat der Regler im Kombigerät Genius einen TCP/IP-Anschluss (siehe Anhang/ Elektro-Anschlussplan). Verbinden Sie die Schnittstelle TCP/IP des Reglers N1 direkt über ein Netzwerkkabel mit einem Internetanschluss/Router. "... -
Seite 22: Inbetriebnahme
Öffnen Sie eine Armatur an der obersten Entnahmestelle, bis das Wasser blasenfrei austritt. " Schließen Sie dann die Armatur an der obersten Entnahmestelle. " Schließen Sie den Wasserhahn nach dem Befüllen. " Betätigen Sie das Entlüftungsventil des Speichers. " Genius - V 1.0... -
Seite 23: Speicherladekreis Füllen Und Entlüften
" Betätigen Sie den Entlüfterhahn im Wärmepumpenmodul (1). " Schließen Sie das KFE-Ventil (3) mittels Schlauch an das Wassernetz an. " Öffnen Sie das KFE-Ventil und spülen Sie den Hydraulikkreis blasenfrei. " Der Speicherladekreis ist entlüftet. Genius - V 1.0... -
Seite 24: Behälter Für Wasservorlage Füllen
7.3.1 Einrichten Verbindung Sie den Regler der Anlage mit dem Router des Hausanschlusses mit einem handelsüblichen Netzwerkkabel. " Starten Sie das TCP/IP Setting-Tool. Download unter "www.systemair.de" " » Im folgenden Fenster werden Sie nach einem gekreuzten Netzwerkkabel gefragt. Crossover Network Cable... - Seite 25 Nachdem das Programm den Regler gefunden hat, zeigt es ihn mit Seriennummer etc. jedoch ohne Internetadresse an. Bild 14: Das Fenster Search and Select nachdem es den Regler gefunden hat Markieren Sie die Zeile Genius. " Klicken Sie auf OK.
- Seite 26 (siehe Bild 16): Bild 15: Das Hauptmenü General Bild 16: Das Fenster Search and Select nachdem es die Internetadresse vergeben hat Markieren Sie die Zeile Genius. " Klicken Sie auf OK. " » Das TCP/IP Setting-Tool übernimmt den Regler und das Hauptmenü General erscheint.
-
Seite 27: Zugang - Login Im Web
" HINWEIS Erscheint auch nach mehrmaligem Versuch das Eingabefeld für das Passwort unvollständig oder gar nicht, ist die fal- sche Java-Version auf dem Computer installiert. Laden Sie die aktuelle Java-Version herunter und installieren Sie diese. " Genius - V 1.0... -
Seite 28: Passwort Ändern
Inbetriebnahme 7.4.2 Passwort ändern Starten Sie das TCP/IP Setting-Tool. " Markieren Sie im Fenster Search and Select die Zeile Genius. " Klicken Sie auf OK. " » Das Hauptmenü General erscheint. Wechseln Sie auf die Seite Security. " Ändern Sie die Passwörter. Sie können das Passwort für die Nutzer- und die Serviceebene ändern. -
Seite 29: Einstellungen
Raum 1 = Wohnzimmer, Raum 2 = Schlafzimmer, Raum 3 = Kind 1, …, Raum 6 = Flur. Diese Reihenfolge wird auf allen Seiten der Webseite übernommen. Sie wird dadurch übersichtlich. Nach kurzer Zeit ist die Netzwerkverbindung hergestellt. Genius - V 1.0... -
Seite 30: Adressen Und Anzahl Der Räume Eingeben
Die Einregulierung der Volumenströme muss von einem Fachmann vorgenommen werden. Sie basiert auf den Daten des Nennvolu- menstromes der kontrollierten Wohnungslüftung. Diese wurden von Systemair bzw. einem externen Planer berechnet. Die Zuluftventile müssen für die Verteilung größerer Luftmengen im Heiz-/Kühlfall geeignet sein. Bei korrekter Planung ist das durch die größere Anzahl der Ventile bei geeigneten Kanaldimensionen gewährleistet. -
Seite 31: Einstellung Der Ventilatordrehzahl Unter Einstellungen (Prozentuale Drehzahl)
Leistung/Luftmenge projektiert wurde. In diesem Fall muss die maximale Drehzahl des Sekundärluftventilators und damit automatisch auch die maximale Heiz-bzw. Kühlleis- tung (nicht die Leistung im Warmwasserbetrieb) limitiert werden, nach Vorgabe des Planers bzw. der Projektierung von Systemair. Drehzahl bei Lüftung zum Feuchteschutz 15 % Drehzahl bei Nacht-Kühlung... -
Seite 32: Wartung / Störungsbeseitigung
Normal Blockieren Fühlerfehler Warmwasser Alarm Klasse B Normal Drucküberwachung Alarm Klasse A Normal Wärmepumpe Sammelalarm Wärmepumpe Alarm Klasse A Normal Freigeben Kommunikationsfehler Wärmepumpe Alarm Klasse C Normal Abtauung Alarm Klasse C Normal Alarmstatus Bild 19: Seite Genius - V 1.0... -
Seite 33: Alarmtypen
8.1.3 Alarme Die Alarme werden in einer Liste gespeichert. Sie sind nur am Display des Kombigeräts Genius abrufbar. Weitere Informationen zu den Alarmen finden Sie im Kapitel „8.1.4.3 Beschreibung der wichtigsten Alarme“ auf Seite 35 Genius - V 1.0... -
Seite 34: Störungen Bestätigen / Vorgehensweise
Das Blockieren von Alarmen kann zu unkontrollierten Fehlfunktionen führen. Nutzen Sie diese Funktion nur nach Absprache mit einem Fachunternehmen bzw. dem Service! " Dieses ist nur in der Serviceebene möglich, ebenso wie das Freigeben blockierter Alarme. Genius - V 1.0... -
Seite 35: Beschreibung Der Wichtigsten Alarme
Die Wärmepumpe arbeitet weiter und regelt die Raumtemperatur auf den Sollwert ein. Als Sollwert ist eine durchschnittliche Raum- temperatur von 19°C eingestellt. Der Sollwert kann in der Serviceebene geändert werden. Verhalten der Anlage im Sommer Die Wärmepumpe arbeitet nur für die Warmwasserbereitung weiter. Genius - V 1.0... - Seite 36 Bedeutung: Die eingestellte Filterstandzeit ist erreicht (siehe Einstellungen). HINWEIS Sämtliche Funktionen des Kombigerätes Genius bleiben bei diesem Alarm erhalten. Störungsbeseitigung Wechseln Sie den Filter. Den Filter erhalten Sie bei Fa. Systemair als Ersatzteil. " Setzen Sie die Filterstandzeit zurück (siehe Einstellungen). "...
- Seite 37 Die Ventilatoren und PTC-Elemente sowie die Wärmepumpe der einzelnen Räume lassen sich manuell ansteuern, jedoch nur von der Serviceebene aus. WP-Abtauung: C-Alarm Die Wärmepumpe befindet sich im Abtaumodus. Dies ist eine Zustandsmeldung, kein wirklicher Alarm, auch wenn die Abtauung als „anderer Alarm“ angezeigt wird. Störungsbeseitigung Zur Störungsbeseitigung sind keine Maßnahmen erforderlich. Genius - V 1.0...
-
Seite 38: Drucküberwachung: A-Alarm
Wartung / Störungsbeseitigung Fühlerfehler: B-Alarm Nach Blocken der Meldung läuft die Anlage weiter. Drucküberwachung: A-Alarm Eine externe Sicherheitseinrichtung hat auf Grund eines Unterdruckes (Kaminofen etc.) ausgelöst. Die Anlage ist bis zur Behebung der Störung verriegelt. Genius - V 1.0... -
Seite 39: Modul Lüftung
Verhalten des Kombigerätes darauf hinweist, dass der Filter verschmutzt ist. » Die Filterstandzeit hängt von der Luftverschmutzung am Installationsort ab, darf jedoch 12 Monate nicht über- schreiten (siehe Einstellungen, Filteralarm sowie Alarmstatus, Filteralarm). » Neue Filter erhalten Sie bei der Systemair GmbH. Bild 20: Filter wechseln Legende Sekundärluftfilter... -
Seite 40: Filter Wechseln
Blasen Sie den Wärmeübertrager aus oder spülen Sie ihn mit heißer Seifenlauge. " Verwenden Sie keine Reinigungsmittel. " Schieben Sie die trockene Wärmeübertrager-Einheit wieder hinein. " Verbinden Sie die zwei Stecker. " Schließen Sie die Abdeckung " Schließen Sie das Kombigerät Genius ans Netz an " Genius - V 1.0... -
Seite 41: Filterwechsel Zurücksetzen Und Quittieren
Stoßgefahr durch herabfallende Teile! Die Wände sind nicht fixiert und können nach dem Lösen der Schrauben herausfallen. › Die Wände beim Lösen festhalten und auf dem Boden absetzen. Entfernen Sie das linke und vordere Seitenblech. " Genius - V 1.0... -
Seite 42: Modul Warmwasser
Öffnen Sie die Halterung des Ausdehnungsgefäßes (3). " Tauschen Sie das MAG. " 8.4.2 Opferanode Prüfintervall: alle 2 Jahre Bild 24: Opferanode (1) Um Korrosion des emaillierten Brauchwarmwasserbehälters zu verhindern, ist dieser mit einer Magnesiumschutzanode ausgerüstet. Genius - V 1.0... -
Seite 43: Prüfung Der Opferanode
Bei einem Schutzstrom <0,3 mA muss die Anode herausgenommen und auf Abtragungen überprüft und ggf. erneuert werden! Tauschen Sie die Opferanode aus, wenn sie stark korrodiert und nahezu aufgebraucht ist. " (Austausch der Opferanode siehe Service) Genius - V 1.0... -
Seite 44: Service
Die drei Ventilatoren des Lüftungsmoduls haben eine Betriebsüberwachung. Bei Defekt wird ein Alarm angezeigt. Die zwei Ventilatoren für Zu-und Abluft sind regelungstechnisch zusätzlich mit einer gegenseitigen Verriegelung beim Ausfall eines Lüfters verknüpft. Meldet ein Ventilator eine Störung, schaltet auch der zweite ab, um einen Über-bzw. Unterdruck auszuschließen. Genius - V 1.0... -
Seite 45: Modul Wärmepumpe/Komponenten
Einschaltung der Wärmepumpe als auch die Regelung der Brauchwarmwassertemperatur. Zum Öffnen des Wärmepumpengehäuses für Servicezwecke und zum Entlüften des Plattenwärmeübertragers lösen Sie links und " vorne die seitliche Abdeckung. Plattenwärmeübertrager Kompressor 4-Wege-Kreislaufumkehrventil Filtertrockner Expansionsventil Drucksensoren Hoch- und Niederdruck Anschlussverschraubung Hydraulik Bild 25: Modul Wärmepumpe/Komponenten Genius - V 1.0... -
Seite 46: Wege-Kreislaufumkehrventil
Das 4-Wege-Kreislaufumkehrventil schaltet den Kältekreislauf zwischen Heizen, Kühlen und Abtauen um. Das Ventil ist im Kälte- kreislauf eingelötet. Es wird über eine angeschraubte Magnetspule angesteuert. 9.2.5 Kältemittel Filtertrockner Der eingelötete bidirektionale Filtertrockner schützt das Kältesystem. 9.2.6 Membran-Ausdehnungsgefäß Siehe „8.4.1 Membran-Ausdehnungsgefäß (MAG)“ auf Seite 42. Genius - V 1.0... -
Seite 47: Elektroeinsatz
Zusätzlich zu dieser Anleitung liegt ein technisches Handbuch bei, welche die separate Platine der Wärmepumpe sowie deren Parameter beschreibt. Diese Parameter sind werksseitig voreingestellt und können nur mit einem zusätzlichen Bedienteil verstellt werden. Verständigen Sie bei einem Servicefall den Systemair-Kundendienst bzw. einen Systemair-Servicepartner. " Genius - V 1.0... -
Seite 48: Regelung Der Haustechnikzentrale
9.3.2.1 Allgemeines Die Haustechnikzentrale „Genius“ lässt sich vorzugsweise über einen Laptop/PC bzw. über das Systemair-App (Android-Handy) regeln. Sie haben hierbei einen optimalen Überblick über alle benutzerrelevanten Funktionen und Parameter (selbsterklärend). Ebenso ist die Regelung der Anlage über eine Bedieneinheit mit vier Zeilen Display möglich. -
Seite 49: Betrieb/Bedienung Über Webseite/App
Auf den jeweiligen Seiten sind Parameter mit blauem Schriftzug einstellbar. Die Formatierung für die Einstellungen wird vom Programm übernommen. Beispiele: Sie geben den Startpunkt der Ferienzeit 2 mit 2.8. ein, das Programm macht daraus 2 Aug. Oder Sie geben für den Sollwert 47 ein, das Programm macht daraus 47 °C. Genius - V 1.0... -
Seite 50: Allgemeine Hinweise
Während der Inbetriebnahme wird der Regler eingerichtet. Normalerweise wird der Zugang über eine IP-Adresse hergestellt, deshalb wird die Regelung über die Webseite beschrieben. Falls Sie die Cloud-Funktion nutzen (siehe „1.3 Nutzung der Systemair-Cloud“ auf Seite 6), ändert sich nur die optische Darstel- lung, die Bedienung bleibt gleich. -
Seite 51: Parameter/Einstellungen In Der Serviceebene
Raum 2 Schlafzimmer Status 1 Aktiv Ist Temperature 20,9 °C Soll Temperature 21,0 °C Gerät Status Rotorbetrieb Lüftungsstufe Normal Warmwasser Temperatur 45 °C Alarm wichtige Alarme kein Alarm andere Alarme kein Alarm Bild 28: Seite Übersicht Genius - V 1.0... -
Seite 52: Istwert/Sollwert
Notbetrieb WW Nein Status Aktiv Bild 29: Seite Istwert/Sollwert Temperaturen Das Feld zeigt die aktuellen Temperaturen der verschiedenen Fühler. Temperaturen Außentemperatur 3,8 °C Zulufttemperatur 37,0 °C Fortlufttemperatur 7,5 °C Ablufttemperatur 22,7 °C Warmwasser Temperatur 44,9 °C Genius - V 1.0... -
Seite 53: Anzeige Des Status
(siehe „8.1 Alarmstatus“ auf Seite 32). 10.4.1.2 Einstellen der Lüftungsstufe Stellen Sie hier Lüftung Tagbetrieb und Lüftung Absenkbetrieb ein. Gerät Status Warmwasserb.. Lüftung Tagbetrieb Normal Lüftung Absenkbetrieb Feuchteschutz Lüftungsstufe aktuell Reduziert Actual Room Temperature Normal Soll-Temperature Intensiv Sollwert Zulufttemperatur Genius - V 1.0... -
Seite 54: Anzeige Der Solltemperatur
Raumsollwert bei (28) 24 °C Raumsollwert bei (26) 23 °C Verschiebung (-3 bis +3)) 0 °C 10.4.2 Warmwasser Warmwasser Sollwert 45 °C Sollwert Urlaub 30 °C Schnellaufladung Warmwassser Nein Legionellenschaltung Nein Notbetrieb WW Nein Sollwert Notbetrieb 40 °C Genius - V 1.0... -
Seite 55: Einstellungen Des Warmwassers
Die Funktion ist nur manuell und bei aktivem Wärmepumpenalarm Einstellbereich: 18 °C ... 22 °C zuschaltbar. Sobald die Störung beseitigt ist, wird die Funktion zurückgesetzt. Werkseinstellung: 18 °C Der neue Sollwert Notbetrieb gilt, unabhängig von der Solltemperatur im Normal- betrieb unter Gerät. Genius - V 1.0... -
Seite 56: Ofenbetrieb - Betrieb Mit Einer Raumluftunabhängigen Feuerstätte
Vergiftung durch Abgase! Bei gemeinsamem Betrieb einer Lüftungsanlage mit einer raumluftabhängigen Feuerstätte können durch Entste- hung eines Unterdruckes Abgase in die Räume gelangen. » Das Kombigerät Genius grundsätzlich nur mit einer raumluftunabhängigen Feuerstätte nach DIN 18897-1:2005 installieren und betreiben! HINWEIS Der Ofenbetrieb kann nur manuell zu- und ausgeschaltet werden. -
Seite 57: Alarmstatus
Temp. Heißgas 27,0 °C DA4, Rotor An/Aus Status Heißgas DA5, Sammelalarm Zone Heißgas 90,0 °C DA6, Speicherladepumpe Extern. Lüfter DA7, Heizstab WW Kompressor 4-Wege-Ventil Überhitzung Status Ventil Status Ventil 0 stp Status Ventil Eingang/Ausgang Bild 30: Seite Genius - V 1.0... -
Seite 58: Analoge Eingänge
Die Ventilatoren arbeiten von 0 ... 10 Volt. Die aktuelle Leistung lässt sich durch diese Ausgänge ableiten. Beispiel: 5 Volt entspricht 50 % Leistung, 7 Volt entspricht 70 %. Analoge Ausgänge Spannung Regelung Zuluftventi. 6,0 V Regelung Abluftventi. 6,0 V Regelung Sekundärluftventi. 0,0 V 10.6.5 Digitale Ausgänge Aktueller Status der Komponenten (Ein/Aus). Genius - V 1.0... -
Seite 59: Zeitprogramm
00:00 Ferien 06:00 22:00 00:00 00:00 Zeitprogramm Bild 31: Seite 10.7.1 Zeit Die Uhr wird automatisch gesetzt. Sie kann bei Bedarf jedoch auch manuell gestellt werden. Allgemein Minute Stunde Monat Juli Wochentag Donnerstag autom. Wechsel Sommer-/Winterzeit Genius - V 1.0... -
Seite 60: Zeitprogramme
Bei Auswahl von Automatik findet das Zeitprogramm im Hintergrund statt und richtet sich nach dem Heiz- bzw. Kühlprogramm (Winter/Sommer), mit dem Unterschied, dass die Warmwasserbereitung aus Komfortgründen eine Stunde vor Beginn des Normalbetriebes Heizen/Kühlen startet. (siehe Einstellungen, Warmwasser, Vorgabe Zeitprogramm) Genius - V 1.0... - Seite 61 Die Kühlung ist zur Energieeinsparung außer Betrieb. Warmwasserbereitung Die minimale Warmwassertemperatur von 30 °C (einstellbar unter Istwert/Soll- wert) bleibt gewährleistet (Energieeffizienz). Legionellenschaltung Falls aktiviert, bleibt die Legionellenschaltung erhalten. Sie aktivieren bzw. deakti- vieren die Schaltung auf der Seite Istwert/Sollwert. Genius - V 1.0...
-
Seite 62: Einstellungen
Temperaturerhöhung + 3 °C Sollwert bei (-15) 52 °C Temperaturabsenkung - 3 °C Sollwert bei (-5) 48 °C P-Band 3 °C Sollwert bei (5) 44 °C I-Zeit 20 s Raumbezeichnung Schlafzimmer Einstellungen 1 Bild 32: Seite Genius - V 1.0... - Seite 63 20 °C Temperaturerhöhung + 3 °C Filteralarm Temperaturabsenkung - 3 °C Filterstandzeit rücksetzen Nein P-Band 3 °C Anzahl Monate für Filterwechsel I-Zeit 20 s Anzahl Monate seit letztem Filterwechsel Raumbezeichnung Eingang/Flur Einstellungen 2 Bild 33: Seite Genius - V 1.0...
-
Seite 64: Regelung Der Raumtemperatur
WP startet bei Anforderung > 30 % Start hyst.: HP starts if room temp. < (heat) or > (cool) setpoint 0,3 °C Stop hyst.: HP starts if room temp. < (heat) or > (cool) setpoint 0,3 °C Genius - V 1.0... -
Seite 65: Kühlen: Art Der Raumtemperaturgeführten Regelung
Die Werte werden, je nach Auswahl, auf der Seite Istwert/Sollwert angezeigt. HINWEIS Die an den Raumreglern gestellten Sollwerte sind im Kühlmodus nicht relevant. Sie verschieben sich jedoch auto- matisch nach oben, sobald der Kühlmodus aktiv ist. Kühlen Wert für Raumtemperatur Außentemp.geführt Außentemp.gef... Festwert Außentemp.geführt Genius - V 1.0... -
Seite 66: Raumsollwert Abhängig Von Der Außentemperatur
Nach Auswahl dieses Parameters erscheint der Wert 26 °C unter Istwert/Sollwert, Gerät, Raumsollwert Kühlen. Einstellbereich: 22 °C - 28 °C Werkseinstellung Raumsollwert Kühlen: 26 °C Gerät Status ..Raumsollwert Kühlen 26,0 °C Genius - V 1.0... -
Seite 67: Heizen: Art Der Raumtemperaturgeführten Regelung
Raumwänden und Fenstern auf die Behaglichkeit aus. Sollvorgabe Heizkurve Sollvorgabe bei (-15) 23 °C Sollvorgabe bei (-5) 22 °C Sollvorgabe bei (5) 21 °C Sollvorgabe bei (15) 20 °C Wert der Verschiebung -1 °C Genius - V 1.0... -
Seite 68: Heizen: Absenktemperatur
Während des Alarmes wird deshalb die (durchschnittliche) Raumsolltemperatur Werkseinstellung: 19 °C zwangsweise zurückgesetzt. Die Anlage geht in den zuvor eingestellten Modus zurück • nach Beheben und Quittieren des Alarms, • nach Blockieren des Alarmes ohne Störungsbehebung. Genius - V 1.0... - Seite 69 Sollwert bei (5) 44 °C Sollwert bei (15) 40 °C Verschiebung (-5 bis +5) 0°C WP startet bei Anforderung > 30 % - Proportional-Band (P-Band), Integral-Zeit (I-Zeit) Der Raumregler wirkt direkt auf den Zulufttemperatur- regler. Bild 34: PID-Regler Genius - V 1.0...
-
Seite 70: Heizen: Minimale Zulufttemperatur
Im Winter muss die maximale Zulufttemperatur, je nach Außentemperatur, schrittweise erhöht werden. Einstellung Automatisch max. Zulufttemperatur bei der Einstellung automatisch Sollvorgabe bei (-15) 52 °C Sollvorgabe bei (-5) 48 °C Sollvorgabe bei (5) 44 °C Sollvorgabe bei (15) 40 °C Parallelverschiebung 0 °C Genius - V 1.0... - Seite 71 15 °C Drehzahl bei Nacht-Kühlung 85 °C Sekundärluftventilator Aktivierung max. Geschw. Nein Max. Ventilator Geschw. (siehe „7 Inbetriebnahme“ und „10.8.1.3 Nachtkühlung“ ) Die Drehzahlen stellen Sie in der Regel einmalig bei der Inbetriebnahme in diesem Menu ein. Genius - V 1.0...
-
Seite 72: Rotoreinstellungen
Level 3 Häuser/Wohneinheiten mit normaler Luftfeuchtigkeit (Werkseinstellung) Level 4 Häuser/Wohneinheiten mit hoher Luftfeuchtigkeit Level 5 Gebäude mit sehr hoher Luftfeuchtigkeit - Zusätzlicher Frostschutz HINWEIS Die Funktion Enteisungslevel ist aktiv, wenn der zusätzliche Frostschutz auf An gestellt ist. Genius - V 1.0... -
Seite 73: Ptc-Ansteuerung
Bei gemeinsamem Betrieb einer Lüftungsanlage mit einer raumluftabhängigen Feuerstätte können durch Entste- hung eines Unterdruckes Abgase in die Räume gelangen. » Das Kombigerät Genius grundsätzlich nur mit einer raumluftunabhängigen Feuerstätte nach DIN 18897-1:2005 installieren und betreiben! » Wird ein raumluftunabhängiger Kaminofen verwendet und eine Drucküberwachung installiert, muss die Funktion zusätzliche Frostschutz auf Aus gestellt werden. -
Seite 74: Nachtkühlung
Während der Abtauung des Kältekreislaufes werden die Elemente auch bei ausgeschalteter Funktion aktiviert. 10.8.1.3 Nachtkühlung Nachtkühlung Mit der Einstellung Nachtkühlung (free cooling) kühlt das Kombigerät Genius im Sommer -unter bestimmten Bedingungen- während der Nacht das Haus/die Woh- Einstellungen: Nein / Ja nung passiv. -
Seite 75: Aktivierte Nachtkühlung
Anzahl der Monate seit letztem Filter- wechsel HINWEIS Ändern Sie die Anzahl der Monate für Filterwechsel: a) nach unten, falls der Filter stark verschmutzt ist. b) nach oben, falls der Filter noch eine sehr gute Qualität aufweist, max. 12 Monate. Genius - V 1.0... -
Seite 76: Zulufträume/Raumregler Aktivieren
Modbus Raumadresse (ELA) Raum 6 Modbus Raumadresse (ELA) Zulufträume/Raumregler aktivieren Die Regelung der Genius-Haustechnikzentrale ist für maximal sechs Räume, d.h. sechs Raumregler ausgelegt. Da die Luftheizung/-kühlung Anzahl Räume über die Zulufträume stattfindet und deshalb nur dort die Raumregler mon- tiert werden, und zudem die Einsatzgrenzen einzuhalten sind, reicht dies in der Regel aus. -
Seite 77: Grundeinstellungen Räume
Werkseinstellung: jeweils 20 °C / ±3 °C. Das bedeutet, dass der Raumsollwert sowohl unter Istwert/Sollwert als auch am Raumregler zwischen 17 °C und 23 °C gestellt werden kann. Sind für einzelne Räume andere Werte erwünscht, muss zuerst die Raumdefinition geändert werden. Genius - V 1.0... -
Seite 78: Hand/Auto
Wohnraumlüftung, aber auch für einen provisorischen Betrieb von Nutzen. Es gibt drei Stellmöglichkeiten: Aus, Hand, Auto. Die Regler- bzw. PTC-Anforderung ist nur für die Auswahl Hand relevant. Wärmepumpe Status Auto Regler Anforderung Zuluftventilator Hand Status Auto Genius - V 1.0... -
Seite 79: 10.10 Chart-Funktion
Ist Temperature Left 24,7 °C Ist Temperature Left 45,5 °C Der Zustand Status ist durch folgende Ziffernfolge definiert: Rotorbetrieb Heizen Kühlen Nachtkühlung Abtauung Rotor Warmwasserbereitung Notbetrieb Absenkbetrieb Ferienbetrieb 10 Legionellenfunktion Abtauung Wärmepumpe 12 Rotor Alarm Wärmepumpen-Alarm Genius - V 1.0... -
Seite 80: Befehl Signal Hinzufügen / Add Signal
Verkleinern Sie die Skala über die +Taste. " Vergrößern Sie die Skala über die -Taste. " Verschieben Sie die Skala nach links mit der Links-Taste. " Verschieben Sie die Skala nach rechts mit der Rechts-Taste. " Genius - V 1.0... - Seite 81 Werte zur Beispiel-Anzeige Anzeige des Graphen und der Werte Signal Benennung des Signals Scale Der Graph wird an der linken oder rechten Scala angezeigt Last value Letzter angezeigter Wert Show Graph ein-/ausblenden Eigenschaften anzeigen / Properties Genius - V 1.0...
-
Seite 82: Änderungen Der Eigenschaften / Properties
" Bestätigen Sie die Sicherheitsabfrage mit Ja. " Bild 40: Eigenschaften / Sicherheitsabfrage Die Signale im Chart sind gelöscht. 10.10.3 Befehl Raster ein-, ausblenden / Show grid Raster ein-, ausblenden Klicken Sie auf das Symbol.. " Genius - V 1.0... -
Seite 83: Befehl Markierungszeichen Ein-,Ausblenden / Show Sample Marks
Markierungszeichen ausgeblendet 10.10.5 Befehl Lineal ein-,ausblenden / Show ruler Markierungszeichen ein-, ausblenden Klicken Sie auf das Symbol. " Das Lineal und die zugehörigen Werte werden angezeigt. Bild 43: Werte am Lineal eingeblendet Bild 44: Lineale eingeblendet Genius - V 1.0... -
Seite 84: Beispieldaten
Die Daten sind in der Datei und können gespeichert werden. Bild 46: Bestätigungsfenster Beispieldaten 10.10.7 Befehl Aufzeichnung anhalten, Aufzeichnung starten Aufzeichnung anhalten Klicken Sie auf das II-Symbol. " Aufzeichnung starten Klicken Sie auf das Pfeil-Symbol. " Genius - V 1.0... -
Seite 85: Bedienung Über Das Display
Parameter auch über das Display einstellen. Die Baumstruktur bzw. Hierarchie finden Sie in „11.5 Baumstruktur des Display“ auf Seite 11.1 Display Das Display am Kombigerät Genius hat 4x20 Zeichen. Es ist hintergrundbeleuchtet. Die Beleuchtung ist normalerweise aus. Sie wird aktiviert, sobald eine Taste gedrückt wird. Die Beleuchtung geht bei Nichtbetätigung nach einer gewissen Zeit automatisch aus. HINWEIS... -
Seite 86: Alarmspeicher
Beispiel Störung Abluftventilator 20 Nov 12:54 Class: B Abgebrochen OK-Taste betätigen Störung Abluftventilator Bestätigen Sperre Bestätigen Alarm ist quittiert OK-Taste betätigen Sperre (Blockieren) Einloggen Einloggen Eing. Passwort: 1111 OK-Taste Aktueller Level: nichts betätigen Genius - V 1.0... -
Seite 87: Baumstruktur Des Display
Id number: 11291470 12:11:20 13:21 Betriebsart WP Betriebsart Heizen und Kühlen Aktueller WP Status: Heizen Temp. Vorgabe Wärmepumpe: Aus Modus: Heizen Leitsung: 0% Lüftung Betriebsart Tag: Normal Nacht: Normal Ofenbetrieb: Raum 1 Mode: Aktiv PTC: gesperrt Genius - V 1.0... - Seite 88 PTC-Heizung: 0 % Alarm Vorfall Warmwasser Warmwasser WW-Temp.: 46°C Wunschtemp. WW: 45°C Ferien WW-Temp.: 30 °C Schnellaufladung WW: Nein Aktivieren Legionellen- schaltung: Nein Notbetrieb WW: Nein Temp. Notbetrieb: 40 °C PTC-Funktion: Notbetrieb Heizung: Nein Temp. Notbetrieb: 18 °C Genius - V 1.0...
- Seite 89 Per 1: 06:00-22:00 Per 2: 00:00-00:00 Ferien Laufzeit Dienstag Per 1: 06:00-22:00 Per 2: 00:00-00:00 usw. Laufzeit Ferien Per 1: 06:00-22:00 Per 2: 00:00-00:00 Ferien Ferien (MM:TT) 01-01 - 01-01 01-01 - 01-01 01-01 - 01-01 Sommer-/Winterzeit Genius - V 1.0...
- Seite 90 Absenkbertrieb Temp. Ferien mode: 18 °C Temp. Bei Rotoralarm: 19 °C Max/min. Zulufttemp. Max. Zulufttemp. Auto Min.: 16,5 °C -15= 52 °C, 5= 44 °C Max.: Automatik -5= 48 °C, 15= 40 °C Verschiebung: 0 °C Genius - V 1.0...
- Seite 91 Zugriffsrechte Wärmepumpe Wärmepumpe: Modbus-Adresse = 1 Raumdefinitionen Definition Raum 1 Raum 1 Solltemp.: 20.0 °C Abweichnung+: 3 °C Abweichnung-: 3 °C Raumbezeichnung Raum 1 Definition Raum 2 bis 6 wie Raum 1 Sprache Sprache wählen Deutsch Genius - V 1.0...
- Seite 92 Definition Raum 2 bis 6 wie Raum 1 der Räume Sprache Sprache wählen Deutsch 1) Dieses Fenster wird nicht dargestellt, wenn bereits Räume aktiviert sind. Für die Aktivierung weiterer Räume loggen Sie sich über Zugriffsrechte ein und wechseln zu Raumdefinitionen. Genius - V 1.0...
- Seite 93 PTC Raum 1 (bis 6) Auto Hand Soll: 0,0 V Hand/Auto Zuluftventilator Auto Hand Soll: 0,0 V Hand/Auto Abluftventilator Auto Hand Soll: 0,0 V Hand/Auto Sekundärluftventilator Auto Hand Soll: 0,0 V Hand/Auto Wärmepumpe Auto Hand Soll: 0,0 V Genius - V 1.0...
- Seite 94 Bedienung über das Display Service Einstellungen Zulufttemperatur Kühlung Start Regelparameter Raumregler Heizung Start P-Band: 3°C Regelparameter I-Zeit: 20sec. Zuluftreg.: P-Band: 20°C I-Zeit: 100sec. Start Hysterese: Wärmepumpe startet bei Anforderung > Start Hysterese: 0,3°C Srop Hysterese: 0,3°C Genius - V 1.0...
- Seite 95 Frostschutz: Service Einstellungen Warmwasserbereitung Automatik Start Ladepumpe: Temp. < Soll – 1°C Stop Ladepumpe: Temp. > Soll + 2°C Nachlauf WW-Pumpe: 60 s Zuschaltung Heizstab bei Außentemp. <: -7°C Service Einstellungen PTC-Funktion: PTC Startverzögerung: 45 min Genius - V 1.0...
- Seite 96 AO 3: Drehzahl Sek.luftvent. Ausgang: 5,0 V Status: Auto Man. Ausgang: 0,0 V Digitale Ausgänge Rotor: DO 4: An Status: Auto Sammelalarm: DO 5: Aus Status: Auto Speicherladepumpe: DO 6: Aus Status: Auto WW-Heizstab: DO 7: Aus Status: Auto Genius - V 1.0...
-
Seite 97: Raumregler
Zustand der Anlage: Kühlen, Heizen, Aus (keine Anzeige); Lüftung aktiv für Service relevant Aus: Raum deaktiviert in der gezeigten Konfiguration deaktiviert Setpoint: Raumtemperatur änderbar für Service relevant, bzw. in der gezeigten Konfiguration deaktiviert Temperatur änderbar Bild 48: Display des Raumreglers Genius - V 1.0... -
Seite 98: Komfort Und Energieeffizienz
Niedrigstenergie- oder Passivhausstandard wirkt jedoch wie ein Pufferspeicher. Durch einen entsprechenden Dämmstandard speichert das Haus genügend Energie, um Sperrzeiten zu überbrücken. 13.1.2 Wärmepumpen-Sondertarif ohne Zwangsunterbrechung Die Eingangsleistung des Kombigeräts Genius ist kleiner als 3 kW. Viele EVUs bieten für diese Leistungsklasse den Wärmepumpen- Sondertarif ohne Zwangsunterbrechung an. 13.1.3 Heizstrom/Nachtstrom Um Sperrzeiten zu vermeiden, bietet der sogenannte Heizstrom –oder auch Nachtstrom- eine Alternative. - Seite 99 Eintrag oder erhöhte innere Lasten im Sommer sehr schwer bis nahezu unmöglich ist, die entstandene Wärme nach draußen abzutransportieren. Das Kombigerät Genius realisiert die Kühlfunktion mit einer Kreislaufumkehr. Diese Funktion ist jedoch nicht mit der einer Klimaan- lage vergleichbar, da die maximale Eingangsleistung und damit die mögliche Kühlleistung der Wärmepumpe auf Grund der Auslegung nach der Heizlast limitiert ist.
-
Seite 100: Warmwasserbereitung
Solltemperatur jedoch angehoben bzw. die Legionellenschaltung aktiviert werden. Elektrischer Heizstab Das Kombigerät Genius enthält einen elektrischen Heizstab mit 3 kW Leistung. Dieser gewährleistet den Warmwasserkomfort auch bei einem Ausfall der Wärmepumpe (Notbetrieb), bei einem kurzzeitig hohen Bedarf (Schnellaufladung, Parallelbetrieb mit der Wär- mepume), sowie während langen Kälteperioden. -
Seite 101: Lüftungsstufen
Bedenken Sie jedoch, dass der solare Eintrag an heißen Tagen so groß werden kann, dass die Kühllast ohne aktive Kühlung nicht mehr abzuführen ist. Die Energieeinsparung durch die Wärme-bzw. Kälterückgewinnung sowie der Vermeidung von Wärmeverlusten im Winter als auch von Wärmeeintrag im Sommer wiegt den Energieverbrauch der Ventilatoren auf. Genius - V 1.0... -
Seite 102: Konformitätserklärung
DIN EN 61000-6-3:2012 Elektromagnetische Verträglichkeit (EMV) Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewer- bebereiche sowie Kleinbetriebe Diese Erklärung wird verantwortlich für den Hersteller abgegeben durch Boxberg, den 28.02.2013 i. A. Kurt Maurer Geschäftsführer Genius - V 1.0... -
Seite 103: Begriffserklärung
Räume nicht beheizt werden müssen. Speicherladepumpe Umwälzpumpe zur Erwärmung des Trinkwassers im Warmwasserspeicher. Winterbetrieb Betriebsprogramm Heizen und Warmwasser für die kalte Jahreszeit. Zeitfenster Ein Zeitfenster ist eine voreingestellte Zeitspanne, in der die Heizung, die Kühlung oder die Warmwasserbereitung eingeschaltet sind. Genius - V 1.0... -
Seite 104: Anhang
Anhang Anhang Genius - V 1.0... - Seite 105 Anhang Genius - V 1.0...
- Seite 106 Anhang Genius - V 1.0...
- Seite 107 Anhang Genius - V 1.0...
- Seite 108 Anhang Genius - V 1.0...
- Seite 109 Anhang Genius - V 1.0...
- Seite 110 Anhang Genius - V 1.0...
- Seite 111 Anhang Genius - V 1.0...
- Seite 112 Anhang Genius - V 1.0...
- Seite 113 Anhang Genius - V 1.0...
- Seite 114 Anhang Genius - V 1.0...
- Seite 115 Anhang Genius - V 1.0...
- Seite 116 Anhang Genius - V 1.0...
- Seite 117 Anhang Genius - V 1.0...
- Seite 118 Anhang Genius - V 1.0...
- Seite 119 Anhang Klemmleiste Modul Lüftung Genius - V 1.0...
- Seite 121 Systemair GmbH • Seehöfer Str. 45 • D-97944 Windischbuch Tel.: +49 (0)7930/9272-0 • Fax: +49 (0)7930/9273-92 info@systemair.de • www.systemair.de...
