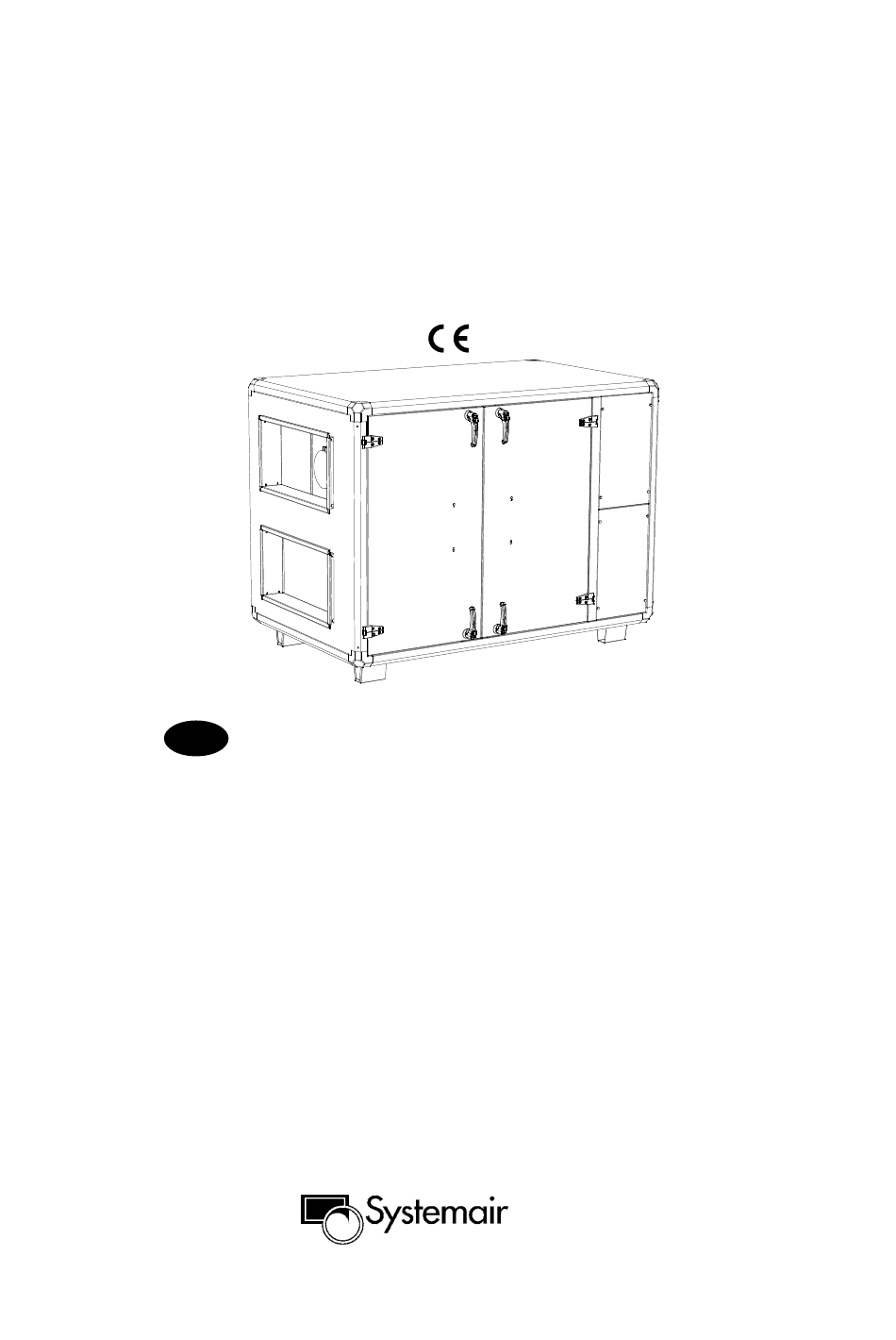

- Seite 1 Topvex SR03, SR04, SR06 Kompakt-Lüftungsgerät Betriebs- und Wartungsanleitung...
-
Seite 2: Herstellererklärung
Produkte: Anforderungen für elektrisch betriebene Wärmepumpen, Klimageräte und Raumluftentfeuchter Lüftungsgeräte Topvex SR03 HW, Topvex SR03 EL Topvex SR04 HW, Topvex SR04 EL EN 50 106 Sicherheit elektrischer Geräte für den Topvex SR06 HW, Topvex SR 06 EL Hausgebrauch und ähnliche Zwecke - Besondere Regeln für Stückprüfungen... -
Seite 3: Inhaltsverzeichnis
_______________________________________________________________ Vorwort Diese Anleitung beschreibt das Lüftungsgerät Topvex SR aus dem Hause Systemair AB. Sie enthält die wichtigsten Informationen und Empfehlungen zur Auslegung, Installation und Inbetriebnahme sowie zum Betrieb des Geräts. Das sorgfältige Studium dieses Handbuchs, der vorschriftsmäßige Geräteeinsatz und die Einhaltung aller Sicherheitsmaßregeln sind wesentliche Voraussetzungen für den fachgerechten und... -
Seite 4: Betrieb
Bestätigen Sie Ihre Auswahl mit der OK-Taste. Drücken Sie die LINKS-Taste, um zu den Menüs zurückzukehren. Die Sprache kann auch im Menü Sprache umgestellt werden (siehe Handbuch zur Steuerung, Seite 11). _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 5: Bedientafel
Wert. Um einen Wert unverändert zu überspringen, drücken Sie die RECHTS-Taste. Um eine Änderung zu verwerfen und zur ursprünglichen Einstellung zurückzukehren, halten Sie die C-Taste gedrückt, bis der Cursor nicht mehr angezeigt wird. _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 6: Menünavigation
Sensorfehler Zuluft NaN Zuluftsensor ausgefallen Sensorfehler Abluft NaN Abluftsensor ausgefallen Sensorfehler NaN Frischluftsensor ausgefallen Außentemperatur Alarmausgang alle DO5 Ausgabe eines (24 VDC-)Signals bei einem Alarm Alarme Alarm Batterie Batterie defekt _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 7: Warnung
Der direkte Anschluss von Wäschetrocknern an das Ventilationssystem ist nicht erlaubt. • Vor dem Einschalten des Systems sicherstellen, dass der Filter installiert ist. • Die Wartung des Systems muss wie in der Anleitung beschrieben erfolgen. • _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 8: Wartung
Der Taschenfilter kann nicht gereinigt werden und muss bei Bedarf ausgetauscht werden. Neue Filter können von Systemair bezogen werden. Nach dem Austausch des Filters muss die Standzeit zwischen Filterwechseln zurückgesetzt werden (siehe Seite 9 Filteralarm). Wie Sie die Zeit bis zur Alarmauslösung einstellen, ist auf der Seite 9 unter Filteralarm beschrieben. -
Seite 9: Steuerung
Führungs- z. B. Zuluft bei Zulufttemp.regelung, Abluft bei Ablufttemp.regelung oder temperatur Raumluft bei Raumtemp.regelung. Einstellung der Betriebsart. Optionen: Betriebsart Auto, manuell hoch, manuell mittel, manuell niedrig oder manuelle Abschaltung _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 10: Funktionen
Einstellung der Zeit (1 - 15 Monate), nach der Filteralarm gegeben werden soll Einstellung des Status für Kühlung auf "aktiv“ oder „nicht aktiv“ Voreinstellung: Nicht aktiv Funktion: Ansteuerung eines Kaltwasser-Kühlregisters mit einem 0 - Funktionen 10-VDC-Signal _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... - Seite 11 Einstellung des Alarmgrenzwerts (°C) für die Zulufttemperatur. Funktion: Wenn die Zulufttemperatur unter den eingestellten Alarmgrenzwert fällt, stoppen die Ventilatoren. Der Warmwasserventil- steller öffnet voll, und die Frischluft-/Fortluftklappen (Zubehör) schließen. _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB...
- Seite 12 Klappen (Zubehör) geschlossen. DI5: (Anzeige nur, wenn die Feuerfunktion aktiviert ist) Feueralarm. Zum Anschluss an eine externe Feuerzentrale. Das Gerät wird bei Alarmauslösung entweder gestoppt oder auf hohe Ventilatordrehzahl geschaltet. _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB...
-
Seite 13: Konfiguration
Konfiguration Einstellung der Menüsprache Sprache Hinweis: Das Menü "Sprache" wird auch aufgerufen, wenn Sie beim Einschalten die OK-Taste gedrückt halten. Einstellung eines neuen Codes für die Wartungsebene Codewort ändern _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 14: Fehlersuche
Ventilator, entspräche dies dann 3,75 V usw. Hinweis: Die Potentiometer sind für die Inbetriebnahme gedacht, um passende Druckverhältnisse zwischen Abluft und Zuluft im Rotovex-Gerät zu schaffen. Erläuterung Abb. 7 • SF: Zuluftventilator • EF: Abluftventilator _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 15: Inbetriebnahmeprotokoll
Restliche Zeit: niedrige Ventilatorgeschwindigkeit Wochentag Zeitraum Einschaltzeiten Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Betriebsart „Ein“: niedrig , mittel , hoch Betriebsart „Aus“ (Restzeit): Abschaltung , niedrig , mittel , hoch _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... -
Seite 16: Funktion
Status Geräteabschaltung Hohe Ventilatorgeschwindigkeit Gerätebetrieb bei Feueralarm Frostschutz (Zuluft) Nicht aktiv Aktiv Status 10 ° C ° C Alarmgrenzwert *) Einstellwert 0 Minuten bei Verwendung einer externen Zeitschaltuhr Notizen _________________________________________________________________________________________________________ Topvex SR03, SR04, SR06 Betriebs- und Wartungsanleitung 205574 Systemair AB... - Seite 17 Hinweis: Die Systemair AB behält sich unangekündigte Änderungen und Verbesserungen am Inhalt dieses Handbuchs vor. Systemair GmbH Seehöfer Straße 45 97944 Boxberg Tel.: +49 7930 9272-0 Fax: +49 7930 9272-92 www.systemair.com 205574 (05.10.2009)
