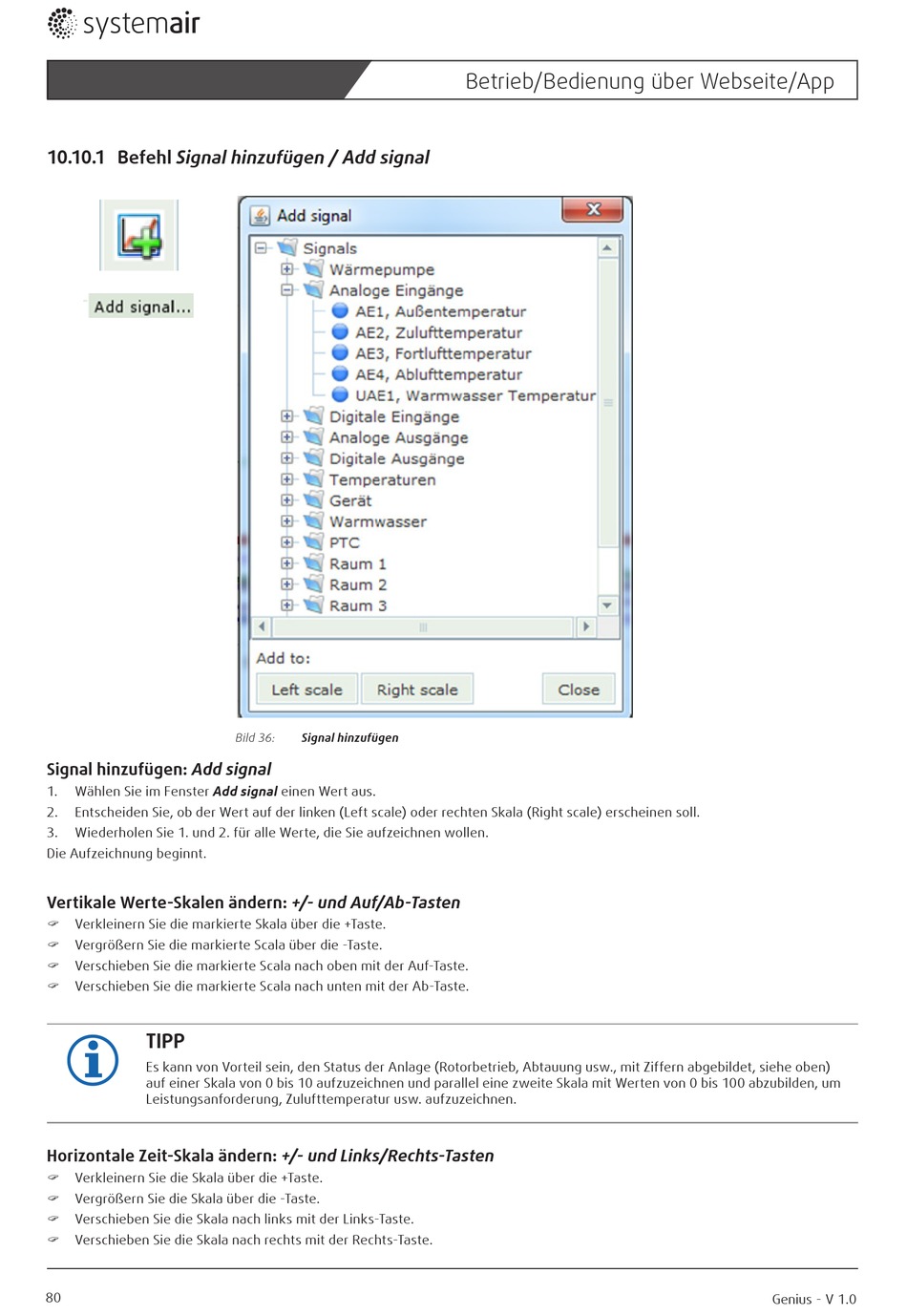

10.10.1 Befehl Signal hinzufügen / Add signal
Signal hinzufügen: Add signal
1. Wählen Sie im Fenster Add signal einen Wert aus.
2. Entscheiden Sie, ob der Wert auf der linken (Left scale) oder rechten Skala (Right scale) erscheinen soll.
3. Wiederholen Sie 1. und 2. für alle Werte, die Sie aufzeichnen wollen.
Die Aufzeichnung beginnt.
Vertikale Werte-Skalen ändern: +/- und Auf/Ab-Tasten
Verkleinern Sie die markierte Skala über die +Taste.
"
Vergrößern Sie die markierte Scala über die -Taste.
"
Verschieben Sie die markierte Scala nach oben mit der Auf-Taste.
"
Verschieben Sie die markierte Scala nach unten mit der Ab-Taste.
"
TIPP
Es kann von Vorteil sein, den Status der Anlage (Rotorbetrieb, Abtauung usw., mit Ziffern abgebildet, siehe oben)
auf einer Skala von 0 bis 10 aufzuzeichnen und parallel eine zweite Skala mit Werten von 0 bis 100 abzubilden, um
Leistungsanforderung, Zulufttemperatur usw. aufzuzeichnen.
Horizontale Zeit-Skala ändern: +/- und Links/Rechts-Tasten
Verkleinern Sie die Skala über die +Taste.
"
Vergrößern Sie die Skala über die -Taste.
"
Verschieben Sie die Skala nach links mit der Links-Taste.
"
Verschieben Sie die Skala nach rechts mit der Rechts-Taste.
"
80
Bild 36: Signal hinzufügen
