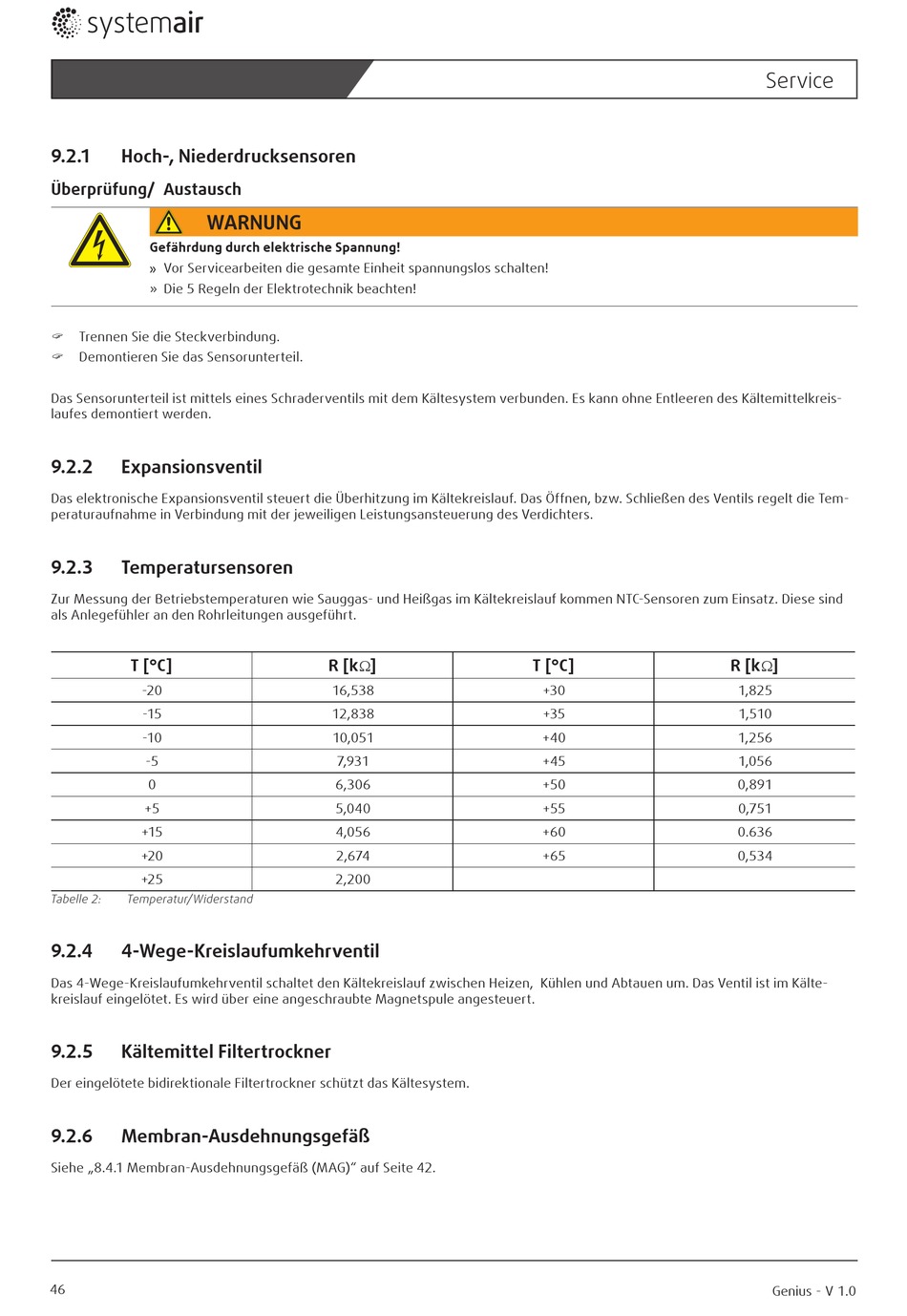

9.2.1 Hoch-, Niederdrucksensoren
Überprüfung/ Austausch
WARNUNG
Gefährdung durch elektrische Spannung!
» Vor Servicearbeiten die gesamte Einheit spannungslos schalten!
» Die 5 Regeln der Elektrotechnik beachten!
Trennen Sie die Steckverbindung.
"
Demontieren Sie das Sensorunterteil.
"
Das Sensorunterteil ist mittels eines Schraderventils mit dem Kältesystem verbunden. Es kann ohne Entleeren des Kältemittelkreis-
laufes demontiert werden.
9.2.2 Expansionsventil
Das elektronische Expansionsventil steuert die Überhitzung im Kältekreislauf. Das Öffnen, bzw. Schließen des Ventils regelt die Tem-
peraturaufnahme in Verbindung mit der jeweiligen Leistungsansteuerung des Verdichters.
9.2.3 Temperatursensoren
Zur Messung der Betriebstemperaturen wie Sauggas- und Heißgas im Kältekreislauf kommen NTC-Sensoren zum Einsatz. Diese sind
als Anlegefühler an den Rohrleitungen ausgeführt.
T [°C]
-20
-15
-10
-5
0
+5
+15
+20
+25
Tabelle 2: Temperatur/Widerstand
9.2.4

4-Wege-Kreislaufumkehrventil

Das 4-Wege-Kreislaufumkehrventil schaltet den Kältekreislauf zwischen Heizen, Kühlen und Abtauen um. Das Ventil ist im Kälte-
kreislauf eingelötet. Es wird über eine angeschraubte Magnetspule angesteuert.
9.2.5 Kältemittel Filtertrockner
Der eingelötete bidirektionale Filtertrockner schützt das Kältesystem.
9.2.6 Membran-Ausdehnungsgefäß
Siehe „8.4.1 Membran-Ausdehnungsgefäß (MAG)" auf Seite 42.
46
R [k ]
W
16,538
12,838
10,051
7,931
6,306
5,040
4,056
2,674
2,200
T [°C]
+30
+35
+40
+45
+50
+55
+60
+65
Service
R [k ]
W
1,825
1,510
1,256
1,056
0,891
0,751
0.636
0,534
