Einstellungen Energie
Konfiguration -> Regelung -> ENERGIE
Das AK-SM-System kann von Danfoss zugelassene Energie-
messgeräte mit Netzwerkschnittstelle überwachen. Neben den
Modellen der Netzwerkmessgeräten können Impulseingaben
einer Vielzahl nicht unterstützter Messgeräte in AK E/A-Im-
pulsplatinen eingespeist werden, wodurch eine grundlegende
kWh-Überwachung vorgenommen werden kann. Nachdem ein
unterstütztes Messgerät oder ein Impulseingang konfiguriert
wurde, kann der AK-SM den derzeitigen elektrischen Status und
die Protokolldaten zu Historienzwecken anzeigen. Neben der
Anzeige und Aufzeichnung elektrischer Daten kann eine Bedarfs-
begrenzung für Beleuchtungs- und HKL-Lasten
durchgeführt werden.
Das AK-SM-System kann über maximal 80 Messgeräte verfügen,
von denen nur eines bei Anschluss an einen AK-SM zur Bedarfsbe-
grenzung genutzt werden kann.
Im folgenden Abschnitt wird die Konfiguration von Impuls und
Typen der Netzwerkmessgeräte erläutert und die Bedarfsbegren-
zungsfunktion näher beschrieben. Die von Danfoss zugelassenen
Leistungsmessgeräte werden bei der Auswahl der Messgerätety-
pen unter den Regelungsfragen auf der Seite Konfiguration-
>Regelung angezeigt und im nachstehenden Beispiel beschrie-
ben.
AK-SM 800
Benutzerhandbuch Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
Konfiguration -> Regelung-> ENERGIE [Impulseingang vom
Zähler]
Navigieren Sie von der Seite Konfiguration->Regelung zur
Registerkarte Energie. In diesem Beispiel wird die Konfiguration
eines Zählertyps beschrieben. Wählen Sie diesen 'Typ', wenn ein
nicht unterstützter Leistungsmesser einen Impulsausgang
aufweist, der an ein Puls-AK E/A-Modul (AK XM107A) angeschlos-
sen wird.

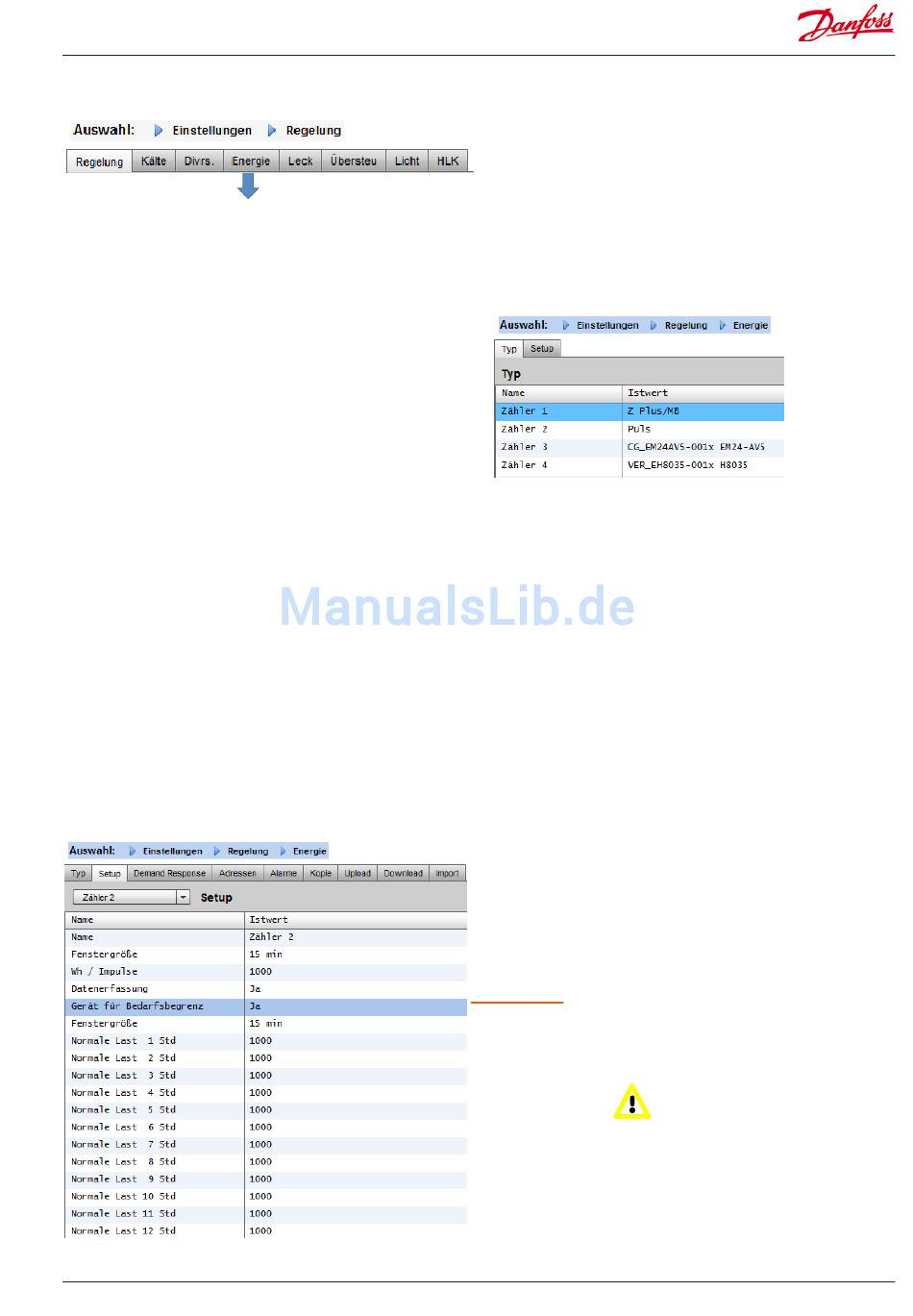

Auf der Registerkarte Zähler Setup kann folgender Bildschirm
angezeigt werden;
Eine detaillierte Konfiguration kann auf der Registerkarte Energie
vorgenommen werden (Konfiguration->Regelung->Energie)
Die erstmalige Konfiguration von Messgeräten wird auf der Seite
Konfiguration->Regelung vorgenommen. Definieren Sie, wie
viele Zähler erforderlich sind, und wählen Sie anschließend den
Zählertyp aus.
Auswahloptionen für Energiemessgeräte:
Puls/Vol = Wird verwendet, um Lautstärke über Puls aufzeichnen
(auf Liter, Gallone, Kubikmeter (m
Puls = In ein AK E/A-Modul eingespeister Ausgang des Messge-
räts
Z Plus /MB= WattNode + Marke des Messgeräts (von Danfoss
geliefert).
CG_EM24AV0, AV5,AV6,AV9 = Carlo Gavazzi EM24
VER_EH8035/36 = Veris modbus meter
Registerkarte Zähler Setup. Alle Messgerätetypen
werden in diesem Fenster angezeigt. In diesem
Beispiel wurde ein Impulsmessgerät ausgewählt.
Eingabe eines benutzerdefinierten Namens für das
Messgerät
Antworten Sie bei Verwendung des Pulsmesseingangs
für die Bedarfsbegrenzung auf die Frage „Gerät für
Bedarfsbegrenz" mit „Ja"
Siehe nachstehende Beschreibungen für weitere
Details
When using the
AK-XM 107A Pulse
module, ensure it is located as
the last module in your
module line up.
Use only one AK-XM 107A
module per module line up
), Cubic feet (ft
)
3
3
63
