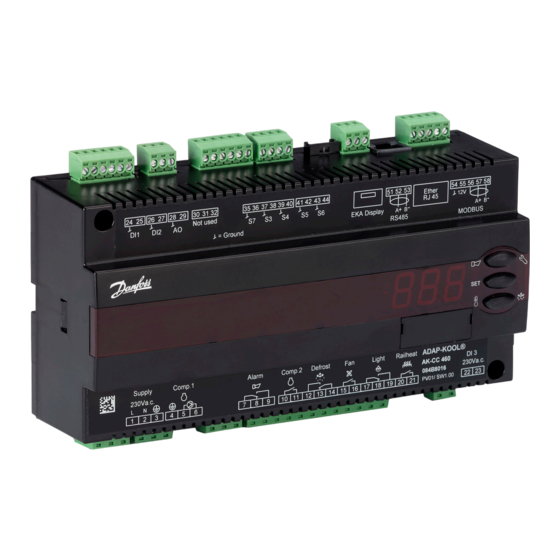

- Seite 1 User Guide Regler für SemiPlugin Kühlmöbel AK-CC 460...
- Seite 2 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Inhalt Einführung ......................2 Menüübersicht ....................22 Anschlüsse ......................25 Regelung ......................3 Funktionsübersicht ..................10 Daten ........................27 Bedienung ......................21 Bestellung ......................28 Einführung Anwendung Komplette Kühlmöbelregelung für SemiPlugin Kühlmöbel. • Kühlmöbel mit brennbaren Kältemitteln •...
- Seite 3 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Regelung Der Regler kann für folgende Aufgaben verwendet werden: Koppeln/Entkoppeln der beiden Verdichterausgänge Ausgang 1 bildet die Grundlast. Über Ausgang 2 wird eine kleinere Leistung zugeschaltet, sodass die Schwankungen der Kühlmöbeltemperatur auf ein Minimum begrenzt werden.
- Seite 4 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Temperaturregelung Die Temperatur im Möbel wir von einem oder zwei Temperatur- fühlern registriert, die im Luftstrom vor dem Verdampfer S3 bzw. nach dem Verdampfer S4 platziert werden. Eine Einstellung für Thermostat, Alarmthermostat und auch Ablesung am Display legt fest, wie stark die beiden Fühlerwerte jede einzelne Funktion be-...
- Seite 5 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Möbelreinigung Diese Funktion erleichtert es dem Ladenpersonal eine Möbelreini- gung gemäß einem standardisierten Verfahren vorzunehmen. Die Möbelreinigung wird über ein mindestens 3 Sekunden dau- °C erndes Impulskontaktsignal aktiviert – in der Regel über einen am Möbel angebrachten Schlüsselwechselschalter.
- Seite 6 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Koordinierte Abtauung max. 10 Es stehen zwei Methoden zur Verfügung, um eine koordinierte Abtauung vornehmen zu können. Entweder über Verbindungska- bel zwischen den Reglern oder mittels Datenkommunikation. Verbindungskabel Der digitale Eingang DI2 wird zwischen den aktuellen Reglern verbunden.
- Seite 7 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Rahmenheitzung Um Energie zu sparen, kann die Leistungszufuhr für die Rahmen- heizung impulsgesteuert werden. Die Impulssteuerung kann entweder über die Tag-/Nachtbelastung oder über den Taupunkt gesteuert werden. Impulssteuerung in Abhängigkeit von Tag und Nach Es können unterschiedliche Einschaltzeiträume für Tag- und...
- Seite 8 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Beleuchtungsfunktion Digitale Eingänge Diese Funktion dient zur Steuerung der Beleuchtung in einem Es gibt zwei digitale Eingänge DI1 und DI2 mit Schaltfunktion und Kühlmöbel oder Kühlraum. Sie kann auch zur Steuerung eines einen digitalen Eingang DI3 mit Hochspannungssignal.
- Seite 9 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Datenkommunikation Der Regler verfügt über eine fest eingebaute MODBUS-Datenkom- munikation. Wenn der Wunsch nach einer anderen Form von Datenkommuni- kation besteht, kann ein Lon RS 485 oder DANBUSS Modul in den Regler eingesetzt werden.
- Seite 10 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Funktionsübersicht Funktion Para- Parameter bei Bedienung über Da- meter tenkommunikation Normalbild Normalerweise wird der Temperaturwert eines der beiden Thermostatfühler, S3 oder Display air (u56) S4, oder ein Mischwert von beiden Messungen angezeigt.
- Seite 11 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Schmeltzfunktion MeltInterval Nur bei Kühlregelung (-5 - +10°C). Die Funktion sichert das der Verdampfer nicht von Reif schließt. Hier einstellen wie oft die Funktion die Kühlung stoppen soll um dadurch den Reif in Wasser zu umwandeln soll (oder Eis wenn viel Reif ).
- Seite 12 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Verzögerung auf S6-Temperaturalarm Al. Delay S6 Alarm wird ausgelöst, wenn einer der jeweiligen Grenzwerte in A22, A23, A24 oder A25 überschritten wird. Der Verzögerungszeit wird in Minuten eingestellt. Alarme werden nicht erscheinen, wenn die Einstellung auf Max-Wert gewählt wird.
- Seite 13 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Abtauung Defrost control Der Regler enthält eine Timerfunktion, die nach jedem Abtaustart auf null gestellt wird. Die Timerfunktion veranlasst den Start einer Abtauung, wenn die Intervallzeit abgelaufen ist. Die Timerfunktion wird aktiviert, sobald Spannung am Regler anliegt, wird aber beim ersten Mal um die Einstellung in d05 verschoben.
- Seite 14 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Lüfter zugeschaltet während der Abtauung FanDuringDef Hier ist einzustellen, ob der Lüfter während des Abtauvorgangs betrieben werden soll. 0: Gestoppt 1 und 2: Läuft (Stoppt während "Lüfter verzögerung") Abtaufühler DefStopSens. Hier ist der Abtaufühler zu konfigurieren.
- Seite 15 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Abtaustart, Minuteneinstellung (1 und 11 gehören zusammen usv.) t11-t16 Sind alle t01 bis t16 = 0, werden von der Uhr keine Abtauungen gestartet. Echtzeituhr Die Uhr muss nur eingestellt werden, wenn keine Datenübertragung vorliegt.
- Seite 16 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Digitale Eingangssignal- DI2 DI2 config. Der Regler verfügt über einen Digitaleingang 2, der für folgende Funktionen angewandt werden kann: Off: Der Eingang wird nicht verwendet. 1) Zustandsanzeige der Kontaktfunktion 2) Türfunktion. Ein offener Eingang ist ein Zeichen dafür, dass die Tür offen ist. Kühlung und Lüfter stoppen.
- Seite 17 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Rahmenheizungssteuerung Railh. mode Die Rahmenheizung kann auf verschiedene Weise gesteuert werden: 0: Die Funktion wird nicht verwendet 1: Es wird mit einer Timerfunktion nach Tag-/Nachtbetrieb (o41 und o42) impulsgesteuert 2: Es wird mit einer Taupunktfunktion impulsgesteuert. Diese Funktion setzt voraus, dass ein Signal über den Taupunktwert empfangen wird.
- Seite 18 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Status am Relais für Verdichter 2 Comp2 relay Rail DutyC % Auslesung der aktuellen Rahmenheizungsleistung in % Ther. band Auslesung von welchem Thermostat, geregelt wird: 1= Thermostat 1, 2= Thermostat 2...
- Seite 19 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Betriebszustand (Messungen) Der Regler durchläuft einige Regelsituationen, wobei er bloß auf den nächsten Schritt EKC State: (Anzeige in allen Menubildern) in der Regelung wartet. Um dies, „warum passiert nichts“, sichtbar zu machen, wird am Display ein Betriebszustand angezeigt.
- Seite 20 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Fehlermitteilungen Beim Auftreten von Fehlern beginnen die Leuchtdioden auf der Front zu blinken, und das Alarmrelais wird aktiviert. Die Alarmmitteilung lässt sich in einer solchen Situation durch Betätigen der oberen Taste am Display anzeigen. Gibt es mehrere, kommen sie bei weiterer Betätigung zur Anzeige.
- Seite 21 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Bedienung Regler/Display So wird 's gemacht Die Wertdarstellung erfolgt dreistellig. Es besteht die Wahl zwi- Mit der folgenden Vorgehensweise lässt sich die Regelung schen Anzeige in °C oder in °F. schnellst möglich starten: 1 Parameter r12 öffnen und Regelung stoppen (in einem neuen...
- Seite 22 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Menüübersicht SW = 1.0x Parameter El-Diagram Werks- Aktuelle Min.- Max.- einstel- Einstel- Funktion Kode Wert Wert lung lung Normal Betrieb Temperatur (Sollwert) - - - -50°C 50°C Thermostat Differenz 0.1 K 20 K Max.
- Seite 23 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Fortsetzung Kode Min. Max. Werk. Aktuel Lüfter eingeschaltet während der Abtaung 0: Gestoppt 1 und 2: Läuft Abtaufühler: 0 =Stop auf Zeit, 1=S5, 2=S4, 3= S5 und S6. Pump down verzögerung 0 min.
- Seite 24 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Fortsetzung Kode Min. Max. Werk. Aktuel Taupunktwert, bei dem die Rahmenheizung auf Minimum ist -10°C 50°C Taupunktwert, bei dem die Rahmenheizung 100% eingeschaltet ist -9°C 50°C Niedrigste zulässige Rahmenheizungsleistung in % 100 % Zeitverzögerung von "offener Tür"...
- Seite 25 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Anschlüsse Application DO7 DI1 DI2 DI3 AI1 AI2 AI3 AI4 AI5 AI6 • • • Anwendung 1 DO3 DO4 DO5 DO6 DO7 RS485 (Klemme 51, 52, 53) Zur Datenkommunikation, doch nur, wenn ein Digitales Eingangssignal.
- Seite 26 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Datenkommunikation Anschluss von Relais für Verdichter. Die Spule muss eine 230 V AC In Verbindung mit Datenkommunikation ist auf die korrekte Ins- Spule sein. tallation des Datenübertragungskabels zu achten. Siehe separate Dokumentation Nr. RC8AC...
- Seite 27 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Daten Versorgungs- 230 V AC +10/-15 %. 5 VA, 50/60 Hz spannung S3, S4, S5, S6, S7 Fühler Pt 1000 ohm Messbereich -60 bis +120°C ±1 K unter -35°C Regler ± 0,5 K zwischen -35 bis +25°C;...
- Seite 28 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 Bestellung Funktion Bestell.Nr. Kühlmöbelsteuerung mit MODBUS Datenkommunikation AK-CC 460 084B8016 Fühleranschlüsse mit Schraubklemmen Datenkommunikationsmodul EKA 175 084B8579 LON RS 485 EKA 178B Datenkommunikationsmodul MODBUS 084B8571 084B8583 EKA 176 Data communication module DANBUSS + Gateway...
- Seite 29 User Guide | Regler für SemiPlugin Kühlmöbel, AK-CC 460 RS8HS103 | 29 © Danfoss | ADAP-KOOL® | 2017.09...
- Seite 30 Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen.
