Detailansicht:
Während im Bildschirm „Übersicht" grundlegende Positionsinfor-
mationen (AK-SM-Einheitenadresse, Positionsname, Wert, Status
und Alarm) enthalten sind, sind weitere detaillierte Informationen
aufrufbar, indem eine Positionszeile in der Übersicht angezeigt
wird. Der sich anschließend öffnende Bildschirm „Detailansicht"
zeigt weitere Details und Einstellungen an. Auf dem Bildschirm
„Detailansicht" sind die wichtigsten Status- und Betriebseinstel-
Navigation Baum
Status | Einstell | Handbetrieb
Status
Auf der Registerkarte „Status" werden gängige schreibgeschützte
Datenpunkte angezeigt
Einstell
Auf der Registerkarte „Einstellungen" können die Lese- und
Schreibwerte angezeigt werden. Doppelklicken Sie auf eine Zeile,
um Änderungen vorzunehmen (falls autorisiert)
Handbetrieb
Auf der Registerkarte „Handbetrieb" sind die wichtigsten
Übersteuerungsfunktionen für Benutzer verfügbar
Im Bildschirm „erweiterte Ansicht" können Sie nebeneinander
auf Messung (Status) und Einstellungen zugreifen. Über diesen
Bildschirm kann auf alle Lese-/Schreibparameter für den
entsprechenden Regler zugegriffen werden.
AK-SM 800
Detail Alarme/Historie (Logs)/Zeitpläne
und erweiterte Ansicht
Regler Gruppe Menü (basierend auf dem Regler-Typ)
Benutzerhandbuch Lit. Nr. USCO.PI.R1.E2.03 © Danfoss 03-2014
lungen für das gewählte Gerät verfügbar. Über den Navigations-
baum kann einfach zu den anderen Positionen navigiert werden.

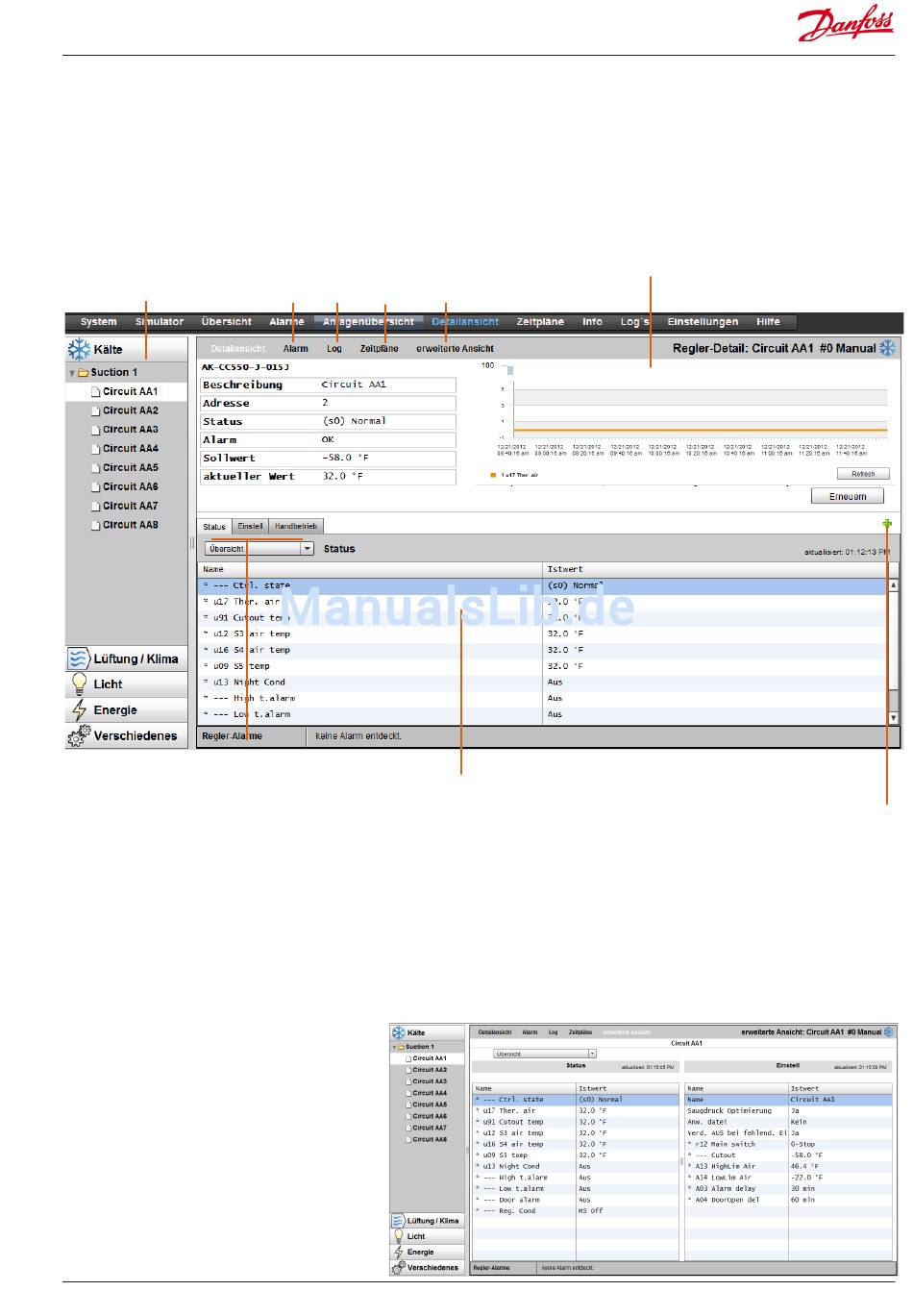

Die nachstehende Bildschirmabbildung hebt einige der Hauptbe-
reiche des Bildschirms „Detailansicht" hervor.
'Snap shot' Histoie
Erweiterte Ansicht Bild
Vollbild-Taste
71
